Justieren Sie den LF-..., LFM..-...,
LFR-... aufrecht stehend (±5°).
•
Entscheiden Sie, welche Einbauvari-
ante für Sie in Frage kommt.
Bei Einbau mit Befestigungswinkeln:
1. Montieren Sie die beiden
Befestigungswinkel an den
Anschlußflanschen.
2 Montieren Sie das LF-..., LFM..-...,
LFR-..., LR-... mit den Befestigungs-
winkeln an einer Haltevorrichtung.
•
Adjust the LF-..., LFM..-..., LFR-...
when it is standing upright (±5°).
•
Decide which fitting variant is suited
to your needs.
Fitted with fastening brackets
1. Fit the two fastening brackets to
the connecting flanges.
2. Fit the LF-..., LFM..-..., LFR-..., LR-...
onto a support with the fastening
brackets.
5°
+
_

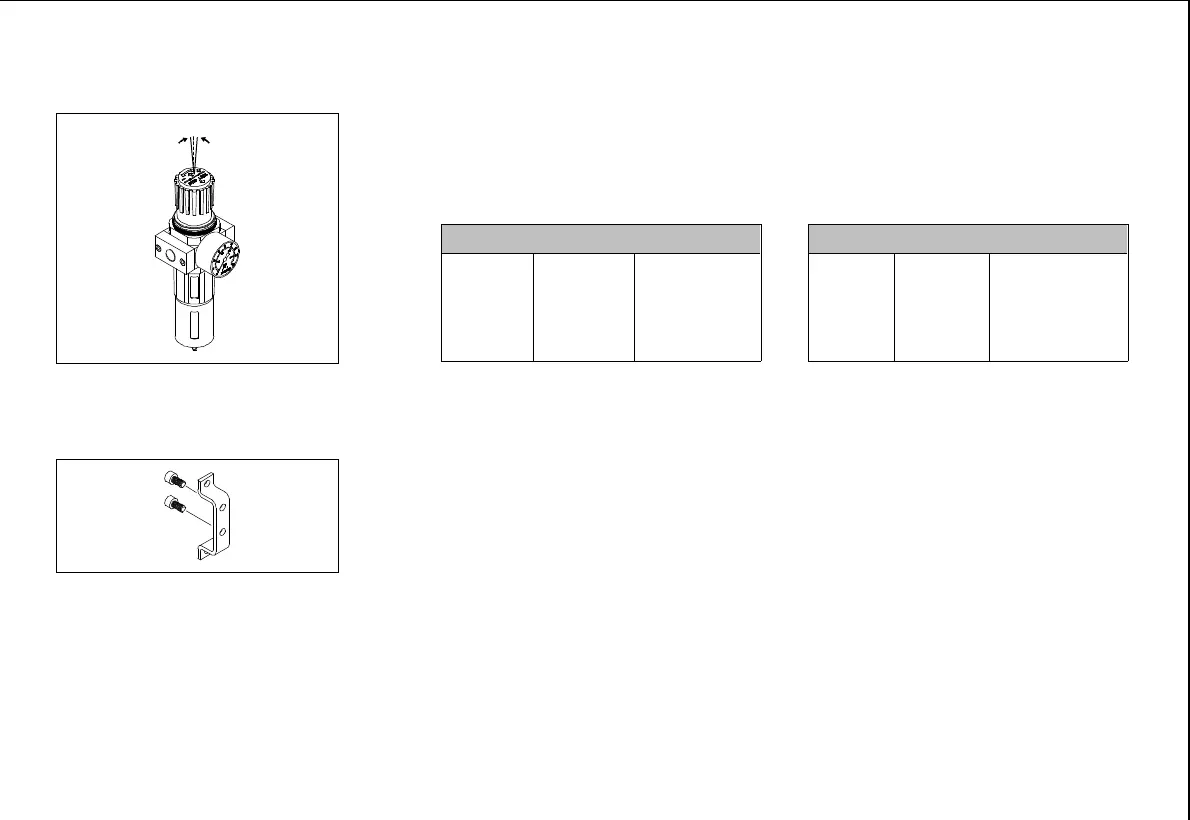

Bild 10/Fig. 10
Fitting variants
a)
Fitted in
the fixed
tubing
b)
Fitted
with
fastening
brackets
c)
Fitted together
with other
maintenance
units
Fig. 11
Einbauvarianten
a)
Einbau in
die feste
Rohr-
leitung
b)
Einbau mit
Befesti-
gungs-
winkeln
c)
Zusammenbau
mit weiteren
Wartungs-
geräten
Bild 11
Bild 12/Fig. 12
9607C D/GB 7
