6.3 Simboli sul display del VPPM-...C1
Livello menu Simbolo Descrizione
Out
/
Uscita di commutazione impostata / non impostata
[Out] Uscita di commutazione
[SP]
Comparatore valore di soglia
Punto di commutazione
[SP max]
[SP min]
Comparatore finestra
Punto di commutazione superiore
Punto di commutazione inferiore
SP.O. SetPoint OK
[HY] Isteresi
[NO]
[NC]
Contatto normalmente aperto (normally open)
Contatto normalmente chiuso (normally closed)
In [In] ingresso
[min]
[max]
valore di pressione inferiore
valore di pressione superiore
[mA] o [V]
1)
, [%],
[bar], [psi], [kPa]
2)
unità dell'ingresso
Force [Force] Impostazione manuale del valore nominale
Set... [Set 1], [Set 2], [Set 3] Set di parametri di fabbrica
SPEC [SPEC] Menu speciale
[LOCK] Codice di sicurezza attivo (password per impedire
l’accesso ai non autorizzati)
[kPa], [psi], [bar] unità della pressione, commutabili
indicazione della pressione come diagramma a
barre
1) in funzione della variante del VPPM-…C1
2) in funzione dell'unità impostata nel menu SPEC

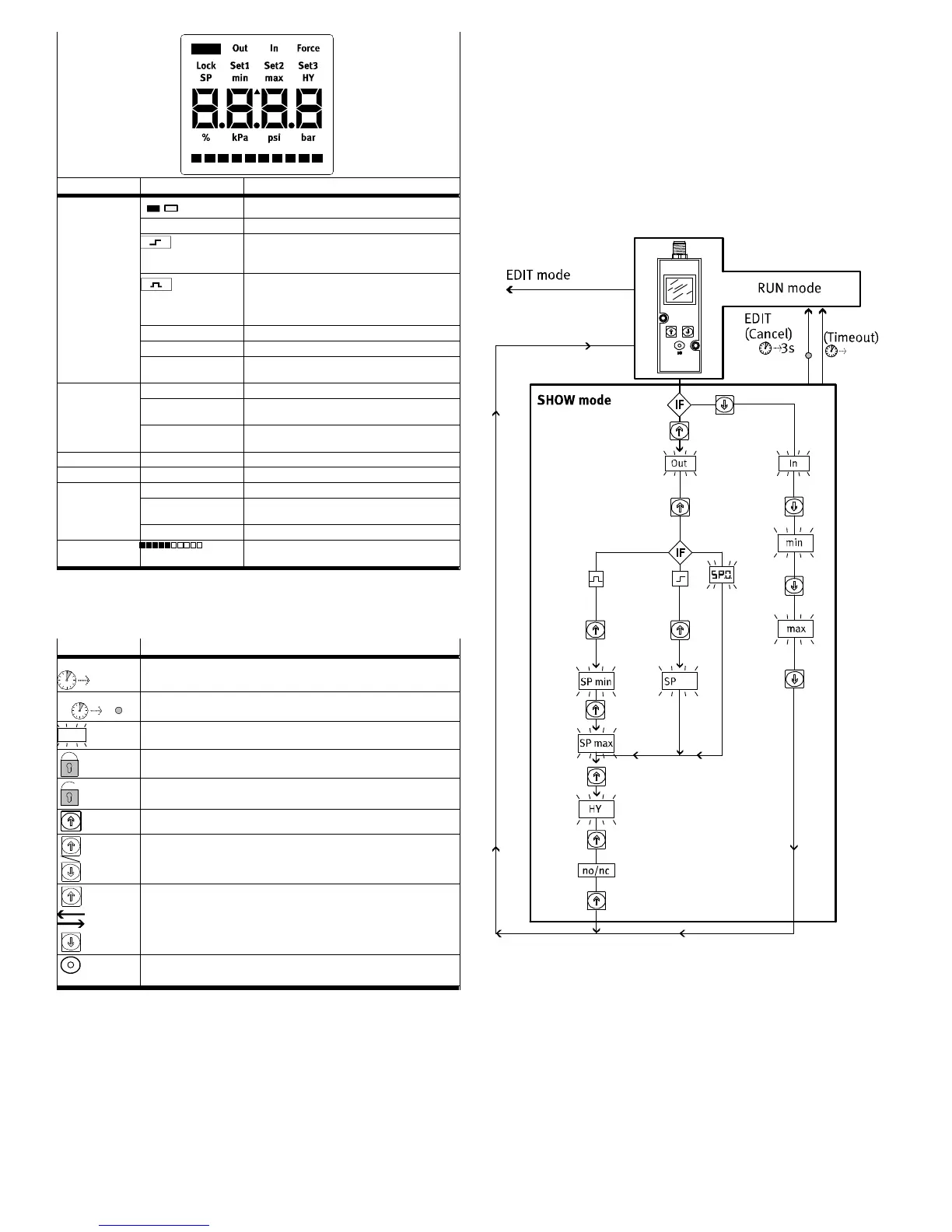

Fig. 17
6.4 Simboli per la rappresentazione della struttura del menu
Simbolo Significato
80 s
(Timeout)
Ritorno automatico alle condizioni normali (modo RUN) al termine del tempo
di monitoraggio (qui ad es. dopo 80 secondi)
3 s
EDIT (Cancel)
Per ritornare manualmente alle condizioni normali (modo RUN), premere per
3 secondi il tasto EDIT
Out
Il simbolo sul display lampeggia (qui Out)
Codice di sicurezza attivo (Lock - password per impedire l’accesso ai non
autorizzati)
Codice di sicurezza inattivo (lucchetto)
Premere il tasto (qui tasto UP)
Premere il tasto UP oppure DOWN per impostare i valori o selezionare le
funzioni
Il tasto DOWN per cambiare le funzioni nel menu.
Edit
Premere il tasto EDIT
Fig. 18
Modo RUN
Il modo RUN visualizza la pressione corrente dell'uscita (Out). Premendo breve
mente il tasto DOWN viene visualizzato il valore nominale dell'ingresso (In).
Modo SHOW (è Fig. 19)
Se il VPPM-...-C1 è in modalità RUN, il modo SHOW viene attivato premendo due
volte il tasto UP o DOWN.
Una volta selezionata l'uscita (Out), ad ogni ulteriore azionamento del tasto UP
vengono visualizzate in sequenza le impostazioni attuali dell'uscita di commuta
zione (Out).
Dopo la selezione dell'ingresso (In), vengono visualizzati il valore della pressione
minima e massima dell'ingresso [In] in successione con l'azionamento del tasto
DOWN.
Il modo SHOW indica i seguenti impostazioni e valori:
impostazioni per [Out] :
– Funzione di commutazione [comparatore di soglia/finestra/SP.O.]
– Punto di commutazione [SP] o [SP min] e [SP max]
– Isteresi [HY]
– Tipo di commutazione [NO/NC]
Premere più volte in successione il tasto UP e controllare i valori e le imposta
zioni attuali di [Out]. Dopo la visualizzazione della caratteristica di commuta
zione si ritorna al modo RUN premendo nuovamente il tasto UP.
impostazioni per [In] :
– Pressione minima [min]
– Pressione massima [max]
Premere più volte in successione il tasto DOWN e controllare i valori attuali di
[In]. Dopo la visualizzazione della pressione massima si ritorna al modo RUN
premendo nuovamente il tasto DOWN.
10 s
1)
1) A seconda dell'impostazione nel menu [Out] nel modo EDIT
Fig. 19
