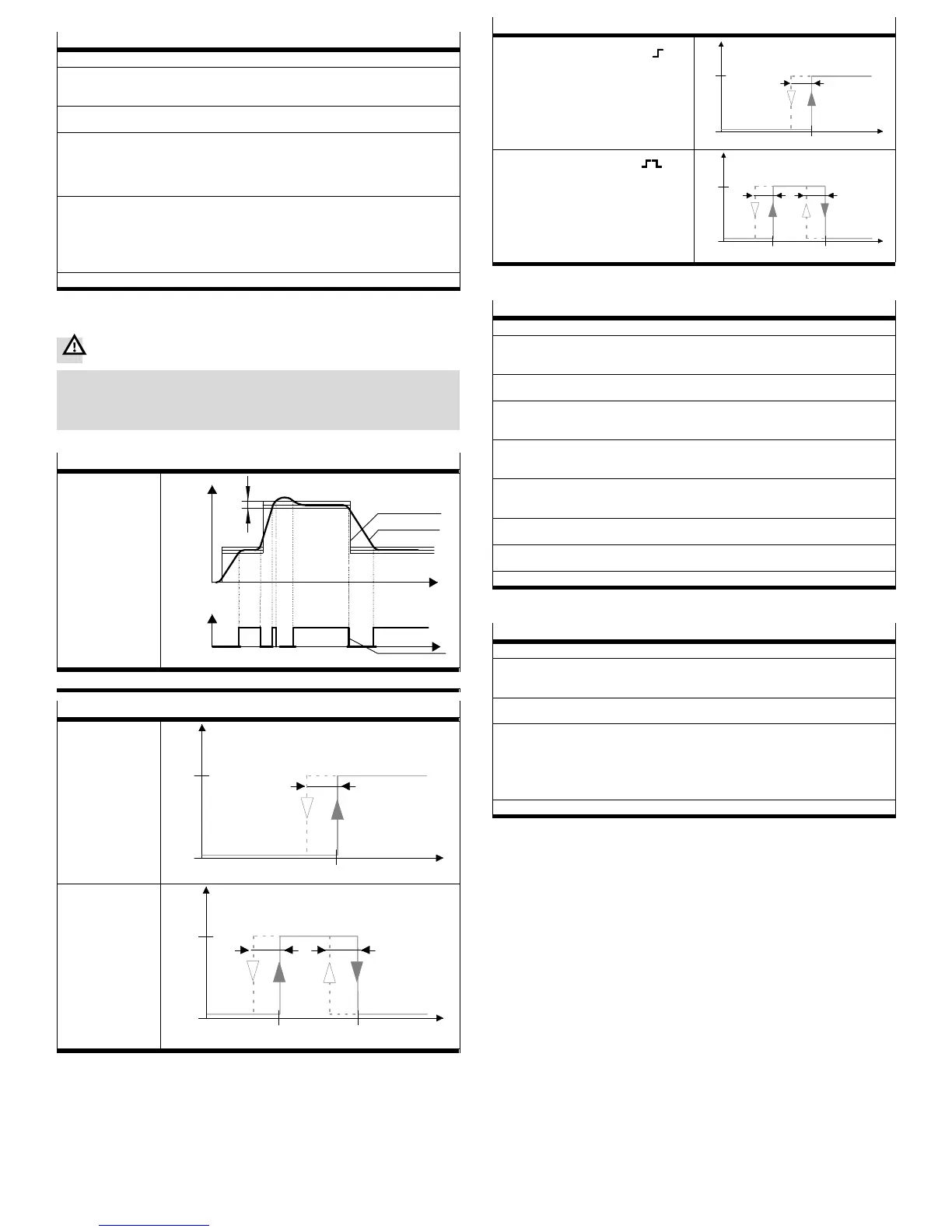

6.5 Konfigurieren des VPPM-...C1
Ändern des Druckbereichs und der Konfiguration der Sollwertdarstellung
1. Um den EDIT-Modus zu aktivieren, EDIT-Taste drücken.
Nur bei aktiver Sicherheitssperre – [lock] blinkt:
2. UP/DOWN-Taste drücken, bis der gewählte Sicherheitscode eingestellt ist und mit EDIT-Taste
bestätigen.
[Out] blinkt.
3. Up-/DOWN-Taste drücken, bis [In] im Display blinkt, dann EDIT-Taste drücken.
[min] blinkt.
Ändern des Druckregelbereichs:
4. Mit UP/DOWN-Tasten minimalen Druckwert einstellen, dann EDIT-Taste drücken.
[max] blinkt.
5. Mit UP/DOWN-Tasten maximalen Druckwert einstellen, dann EDIT-Taste drücken.
Aktuelle Darstellungsart des Sollwerts blinkt.
– Entweder blinkt [mA] bzw. [V], abhängig von der Variante des VPPM-...C1
– oder es blinkt Prozent [%]
– oder es blinkt [kPa], [psi] oder [bar], abhängig von der im Menü SPEC eingestellten Einheit.
Konfiguration der Sollwertdarstellung
6. Mit UP/DOWN-Tasten gewünschte Anzeigeart auswählen, dann EDIT-Taste drücken.
Das VPPM-...C1 ist wieder im RUN-Modus.
Fig. 21
Konfigurieren des Schaltausgangs (Out)
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation von
Signalzuständen schwere Personen- oder Sachschäden verursachen.
Berücksichtigen, dass das Ändern des Schaltverhaltens der Schaltausgänge
im EDIT-Modus sofort wirksam wird.
Das gewünschte Schaltverhalten des Schaltausgangs D3 festlegen.
Schaltpunkte (SP...) und Hysterese (Hy)
Bei Einstellung SP.O.
SP.O.-Signal
U [V]
p [bar]
t
t
Hysterese
Istwert
Sollwert
Fig. 22
Schaltpunkte (SP...) und Hysterese (Hy) bei Einstellung NO (Schließer)
Bei Einstellung
Schwellwer t-Komparato
P
1
0
Hy
OUT
SP
Bei Einstellung
Fenster-Komperator
Hy Hy
P
1
0
OUT
SP
min
SP
max
Fig. 23
Schaltpunkte (SP...) und Hysterese (Hy) bei Einstellung NO (Schließer)
Bei Einstellung
Schwellwer t-Komparator
P
1
0
Hy
OUT
SP
Bei Einstellung
Fenster-Komparator
Hy Hy
P
1
0
OUT
SP
min
SP
max
Fig. 24
Konfigurieren des Schaltausgangs
1. Um den EDIT-Modus zu aktivieren, EDIT-Taste drücken.
Nur bei aktiver Sicherheitssperre: [lock] blinkt
2. UP/DOWN-Taste drücken, bis der gewählte Sicherheitscode eingestellt ist und mit EDIT-Taste
bestätigen.
[Out] blinkt.
3. EDIT-Taste drücken.
Das aktuelle Schaltverhalten blinkt.
4. Das gewünschte Schaltverhalten (Schwellwert-, Fenster-Komparator bzw. SP.O.) wählen mit
UP-/DOWN-Taste und mit EDIT-Taste bestätigen.
Bei Schaltfunktion Schwellwert- oder Fenster-Komparator:
[SP] bzw. [SP] [
min
] blinkt.
5. Schaltpunkt (SP bzw. SP
min
) einstellen mit UP/DOWN-Taste und mit EDIT-Taste bestätigen.
Bei Schaltfunktion Fenster-Komparator:
[SP] [
max
] blinkt.
6. Schaltpunkt (SP
max
) einstellen mit UP/DOWN-Taste und mit EDIT-Taste bestätigen.
[HY] blinkt.
7. Hysterese (HY) einstellen mit UP/DOWN-Taste und mit EDIT-Taste bestätigen.
[NO] bzw. [NC] blinkt.
8. Schaltcharakteristik (NO/NC) einstellen mit UP/DOWN-Taste und mit EDIT-Taste bestätigen.
Das VPPM-...C1 ist wieder im RUN-Modus.
Fig. 25
Forcen des Eingangs
1. Um den EDIT-Modus zu aktivieren, EDIT-Taste drücken.
Nur bei aktiver Sicherheitssperre: [lock] blinkt
2. UP/DOWN-Taste drücken, bis der gewählte Sicherheitscode eingestellt ist und mit EDIT-Taste
bestätigen.
[Out] blinkt.
3. Up-bzw. DOWN-Taste drücken, bis [Force] im Display blinkt, dann EDIT-Taste drücken.
4. [Force] blinkt.
5. Durch drücken der UP- bzw. DOWN-Tasten kann der Vorgabewer t geändert werden.
Vorsicht
Der neu eingestellte Vorgabewer t wird vom Regler sofort übernommen.
6. Durch Drücken der EDIT-Taste den Force-Mode verlassen. Die analogen Spannungs bzw. Strom
werte des Eingangs gelten wieder.
Das VPPM-...C1 ist wieder im RUN-Modus.
Fig. 26
