49
cha o izquierda por medio de un tornillo
[9-2]
– ver
imagen
[9]
.
Alojamiento para tornillos
El alojamiento posibilita trabajar continuamente
sin pausas innecesarias.
Puesta de alojamiento
Primero saque el tope de profundidad
[7-1]
, el
sujetador de bits
[5-2]
y el bit, como se describe
en el capitulo Alojamiento para herramienta,
accesorios de prolongación.
Coloque el interruptor
[1-4]
en la posición MAN.

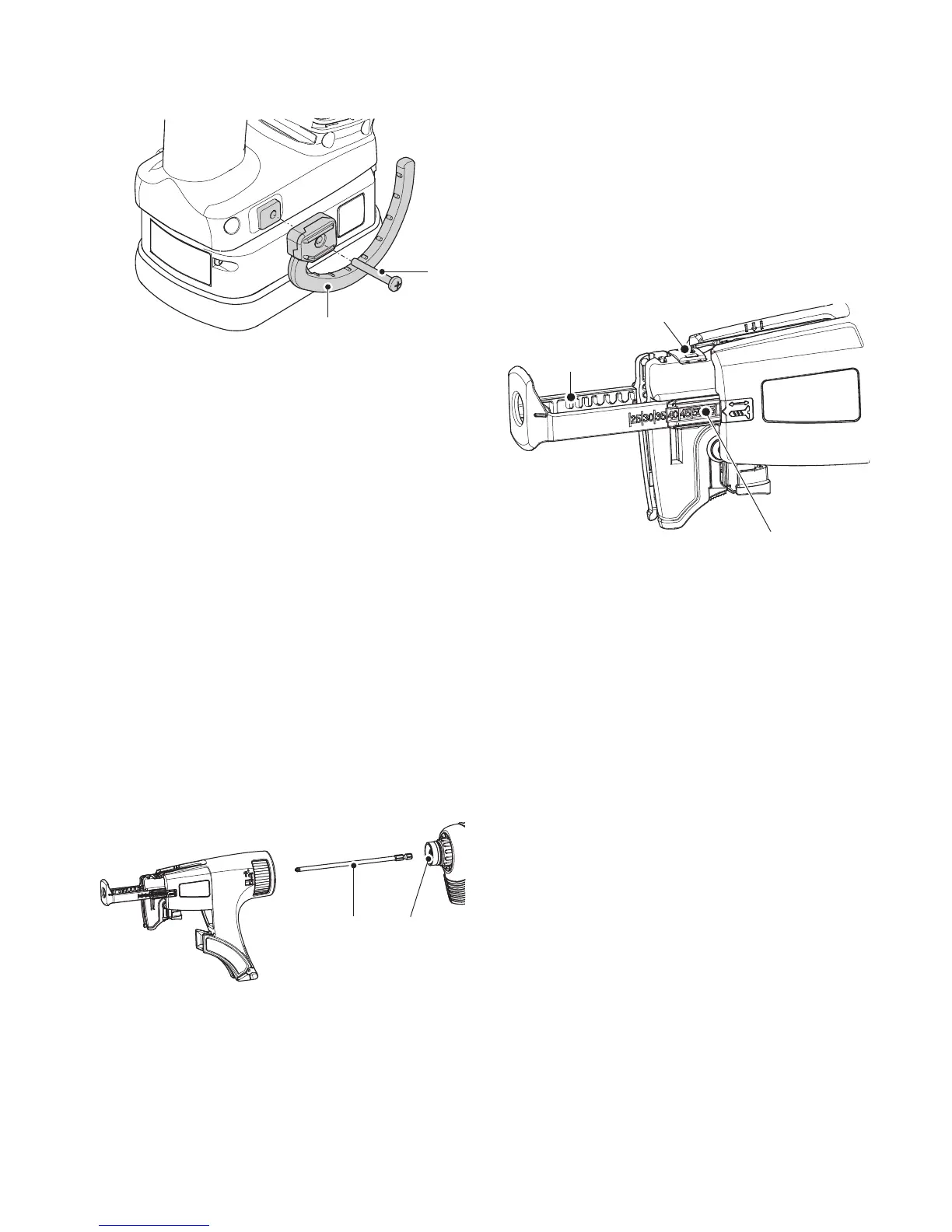

Ponga el bit
[10-1]
al tope en la apertura sei-
savada del husillo de taladrar
[10-2]
.
Después coloque el alojamiento en la caja de
engranajes. El rebajo del alojamiento debe en-
cajar apreciando por el oído en los resaltos de la
caja de engranajes.
El alojamiento se puede posicionar por 30 gra-
dos.
Deposición del alojamiento
Avanzando fuertemente quite con cuidado el
alojamiento de la caja de engranajes.
Ajuste de la longitud del tornillo
Presionando la tecla
[11-1]
se puede correr y
meter el tope de profundidad
[11-2]
y así ajus-
tar la longitud requerida de los tornillos.
Substraiga la longitud ajustada de los tornillos en
las partes laterales del tope
[11-3]
.
Inserción del cinturón con tornillos
Pase el cinturón con tornillos
[12-3]
primero
por el conducto inferior de la succión donde el
tornillo entra en la posición laboral.
Asegúrese por medio de tiro suave que el cintu-
rón está insertado correctamente.
Revise que el primer tornillo está en el eje de
atornilladura – ver imagen
[12]
.
Ajuste la profundidad necesaria de la atornilla-
dura por medio de la rueda
[12-1]
.
Los tornillos girando a la derecha se encajan
más profundo, girando a la izquierda adelantan.
En el indicador de preselección
[12-2]
se puede
substraer la posición actual del ajustaje.
Después de ajustar ponga un tornillo para probar y
por medio de la rueda
[12-1]
reajuste eventual-
