51

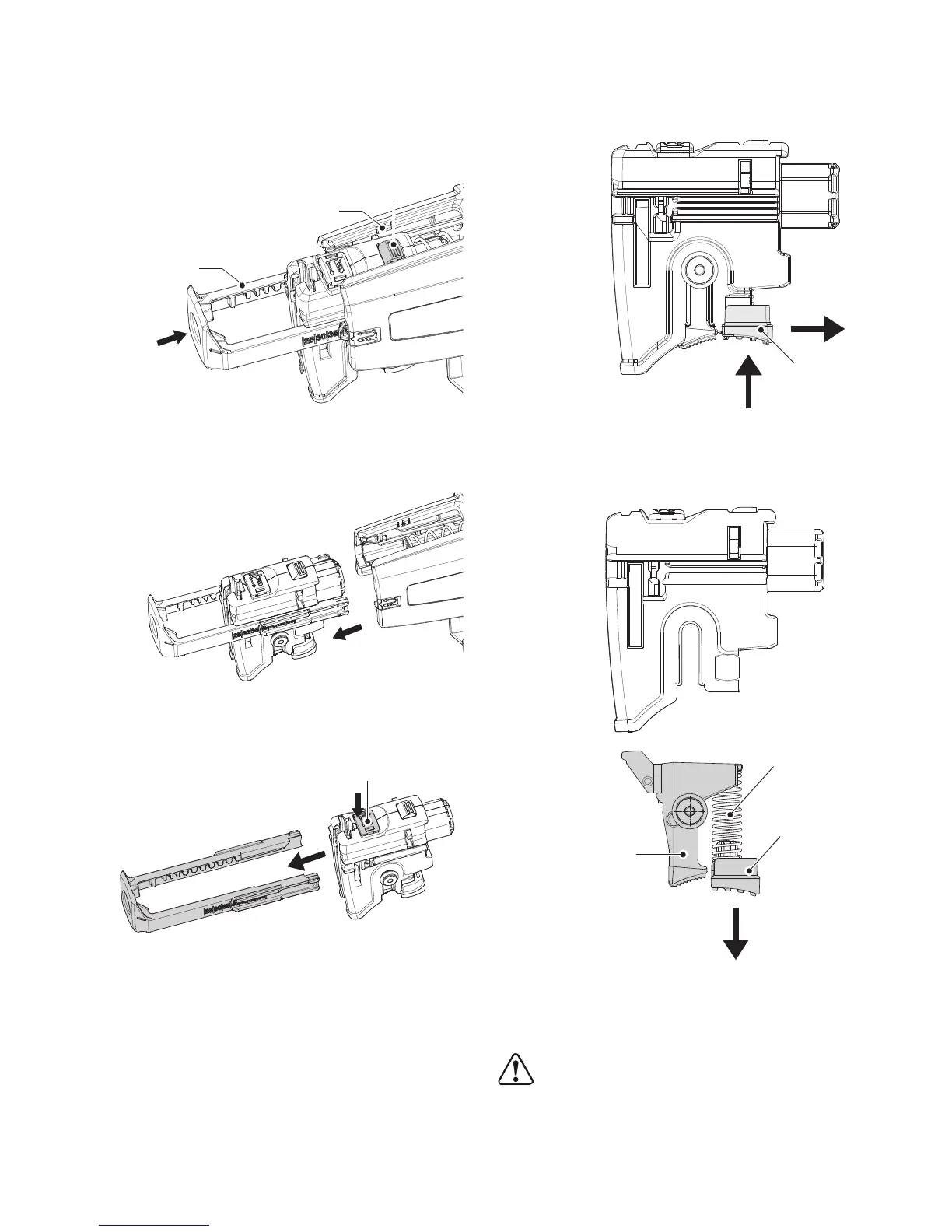

Desmontaje de trineo
 Apriete el tope de profundidad [15-3] en la caja
de engranaje de tal modo que el botón de trin-
quete [15-1] esté en el nivel del signo para el
desmontaje de trineo [15-2] – ver imagen [15] .
 Apriete el botón de trinquete [15-1] y juntamen-
te saque el trineo del alojamiento – ver imagen
[16] .
 Apriete el botón [17-1] y juntamente afloje el
tope de profundidad – ver imagen [17] .
Desmontaje de la palanca de transporte
 Apriete el botón [18-1] y juntamente lo extraiga
– ver imagen [18] .
 Afloje el botón [19-1] con palanca de transporte
[19-3] y saque el muelle [19-2] del trineo - ver
imagen [19] .
 Limpie los diferentes componentes y recambie
componentes defectuosos o desgastados y
montelas en secuencia opuesta.
Durante el montaje opuesto de la palanca de
transporte en el trineo tenga cuidado de
asentamiento correcto del muelle de la tecla
[19-2] en la palanca de transporte. El mon-
taje incorrecto puede causar la infuncionali-
dad de transporte de cinturones.
15
15-1
15-2
15-3
16
17
17-1
18
18-1
19
19-3
19-1
19-2
