114

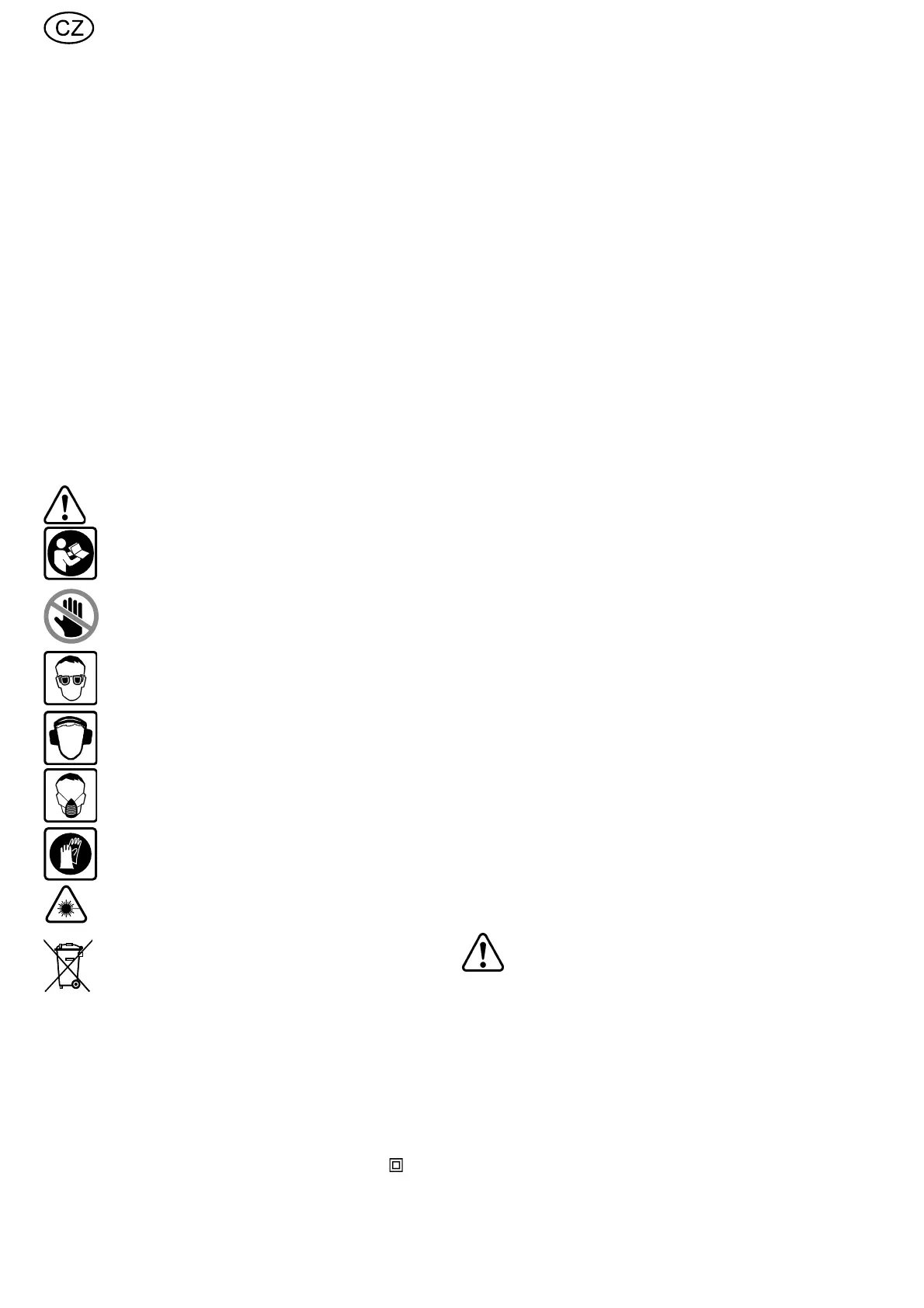

1 Symboly
Varování před všeobecným nebezpe-
čím!
Přečtěte si návod/pokyny!
Nebezpečný prostor! Nestrkejte ruce,
prsty a paže do tohoto prostoru!
Noste ochranné brýle!
Noste chrániče sluchu!
Noste ochranu dýchacích cest!
Noste ochranné rukavice!
Pozor laserový paprsek!
Nechte ekologicky zlikvidovat nářadí,
příslušenství a obal!
2 Technické údaje
Příkon 1600 W
Otáčky (volnoběh) 1400-3400 min
-1
Nástrojové vřeteno, Ø 30 mm
Hmotnost
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Třída bezpečnosti
/ II
Max. rozměry obrobku, viz odstavec "8
Provoz".
Uvedená vyobrazení se nacházejí na začátku
a na konci návodu k používání.
Součásti, které jsou na obrázcích označené *,
jsou pouze součástí dodávky KS 120 EB.
3 Přístrojové prvky
(1.1) Rukojeť
(1.2) Vypínač ZAP/VYP
(1.3) Zámek zapínání
(1.4) čka omezení hloubky kapování
(1.5) čka blokování tažného zařízení
(1.6) Přepravní pojistka
(1.7) Stupnice úhlu zkosení (vertikálně)
(1.8) Stupnice úhlu zkosení (horizontálně)
(1.9) Svěrací páčka úhlu zkosení (horizon-
tálně)
(1.10) Západková páčka přednastaveného
úhlu zkosení (horizontálně)
(1.11) Otočná rukojeť pro přesné nastavení
úhlu zkosení (vertikálně) *
(2.1) Vypínač ZAP/VYP pro laser *
(2.2) Kolečko pro nastavení otáček
(2.3) Aretace vřetena Fast x
(2.4) Upínací páčka dorazového pravítka
(2.5) Odjišťovací páčka pro speciální ka-
povací polohu *
(2.6) Páčka speciální pro kapovací polohu *
(2.7) Navíjení kabelu s integrovaným
transportním držadlem
(2.8)
Svěrací páčka úhlu zkosení (vertikálně)
(2.9) Volicí spínač úhlu zkosení (vertikálně)
* Pouze součástí dodávky KS 120 EB.
4 Správné použití
Elektrické nářadí je jako stacionární nářadí
určeno pro řezání dřeva, umělé hmoty, hliní-
kových pro lů a srovnatelných materiálů.
Jiné materiály, zejména ocel, beton a mine-
rální materiály, se nesmí obrábět.
Elektrické nářadí je určeno a schváleno pro
používání výhradně osobami poučenými
nebo vyučenými.
Za škody a úrazy vzniklé nesprávným
použitím odpovídá uživatel.
Zbývající neodstranitelná rizika
I přes dodržení všech příslušných předpisů
mohou vzniknout při provozu pily nebezpečí,
např.:
odlétávajícími kousky obrobku
odlétávajícími kousky obrobku při poško-
zení nářadí
• hlukem
• emisemi prachu
Kapovací pila KAPEX KS 120 EB / KS
88 E
Obsah
1 Symboly ................................... 114
2 Technické údaje ......................... 114
3 Přístrojové prvky ........................ 114
4 Správné použití .......................... 114
5 Bezpečnostní pokyny ................... 115
6 Uvedení do provozu..................... 116
7 Nastavení .................................. 116
8 Provoz ...................................... 118
9 Údržba a péče ............................ 119
10 Příslušenství ............................... 121
11 Likvidace ................................... 121
12 Záruka ..................................... 121
13 ES prohlášení o shodě ................. 121
