6

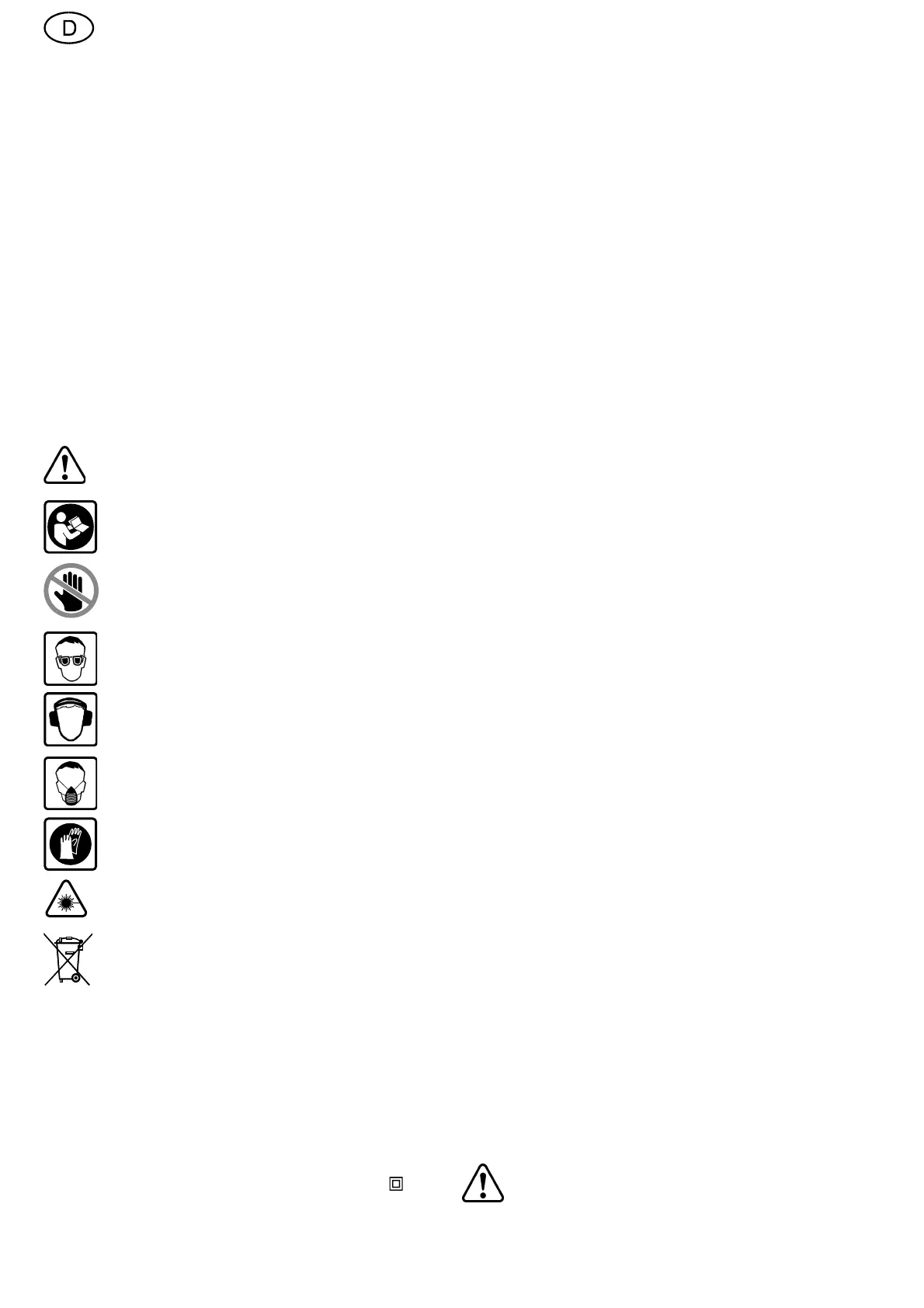

1 Symbole
Warnung vor allgemeiner Gefahr!
Anleitung/Hinweise lesen!
Gefahrenbereich! Halten Sie Hände,
Finger und Arme diesem Bereich
fern!
Schutzbrille tragen!
Gehörschutz tragen!
Atemschutz tragen!
Schutzhandschuhe tragen!
Vorsicht Laserstrahlen!
Führen Sie das Gerät, Zubehör und
Verpackung einer umweltgerechten
Wiederverwertung zu!
2 Technische Daten
Leistung 1600 W
Drehzahl (Leerlauf) 1400 - 3400 min
-1
Werkzeugspindel, Ø 30 mm
Gewicht
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Schutzklasse
/ II
Max. Werkstückabmessungen siehe Ab-
schnitt „8 Betrieb“.
Die angegebenen Abbildungen befi nden sich
am Anfang und Ende der Bedienungsanlei-
tung.
Die auf den Abbildungen mit * markierten
Bauteile sind nur im Lieferumfang der
KS 120 EB enthalten.
3 Geräteelemente
(1.1) Handgriff
(1.2) Ein-/Ausschalter
(1.3) Einschaltsperre
(1.4) Hebel für Kapptiefenbegrenzung
(1.5) Drehknopf zur Klemmung der Zug-
einrichtung
(1.6) Transportsicherung
(1.7) Skala für Gehrungswinkel (vertikal)
(1.8) Skala für Gehrungswinkel (horizontal)
(1.9) Klemmhebel für Gehrungswinkel
(horizontal)
(1.10) Rasthebel für voreingestellte Geh-
rungswinkel (horizontal)
(1.11) Drehgriff zur Feineinstellung des
Gehrungswinkels (vertikal)*
(2.1) Ein-/Ausschalter für Laser*
(2.2) Stellrad für Drehzahl
(2.3) Fastfi x Spindelarretierung
(2.4) Klemmhebel für Anschlaglineal
(2.5) Entriegelungshebel für Sonderkapp-
stellung*
(2.6) Hebel für Sonderkappstellung*
(2.7) Kabelaufwicklung mit integriertem
Tragegriff
(2.8) Klemmhebel für Gehrungswinkel
(vertikal)
(2.9) Wahlschalter für Gehrungswinkelbe-
reich (vertikal)
* nur im Lieferumfang KS 120 EB enthalten.
4 Bestimmungsgemäße Verwen-
dung
Das Elektrowerkzeug ist als Standgerät be-
stimmungsgemäß vorgesehen zum Sägen
von Holz, Kunststoff, Aluminiumprofi len und
vergleichbaren Werkstoffen.
Andere Materialien, insbesondere Stahl,
Beton und mineralische Werkstoffe, dürfen
nicht bearbeitet werden.
Das Elektrowerkzeug ist ausschliesslich zur
Verwendung von unterwiesenen Personen
oder Fachkräfte bestimmt und zugelassen.
Für Schäden und Unfälle bei nicht
bestimmungsgemäßem Gebrauch
haftet der Benutzer.
Kappsäge KAPEX KS 120 EB/ KS 88 E
Inhaltsverzeichnis
1 Symbole .......................................6
2 Technische Daten ...........................6
3 Geräteelemente ..............................6
4 Bestimmungsgemäße Verwendung ....6
5 Sicherheitshinweise .........................7
6 Inbetriebnahme ..............................8
7 Einstellungen .................................8
8 Betrieb ....................................... 11
9 Wartung und Pfl ege ....................... 13
10 Zubehör ...................................... 14
11 Entsorgung .................................. 14
12 Gewährleistung ............................ 14
13 EG-Konformitätserklärung .............. 15
