1 Symbolit

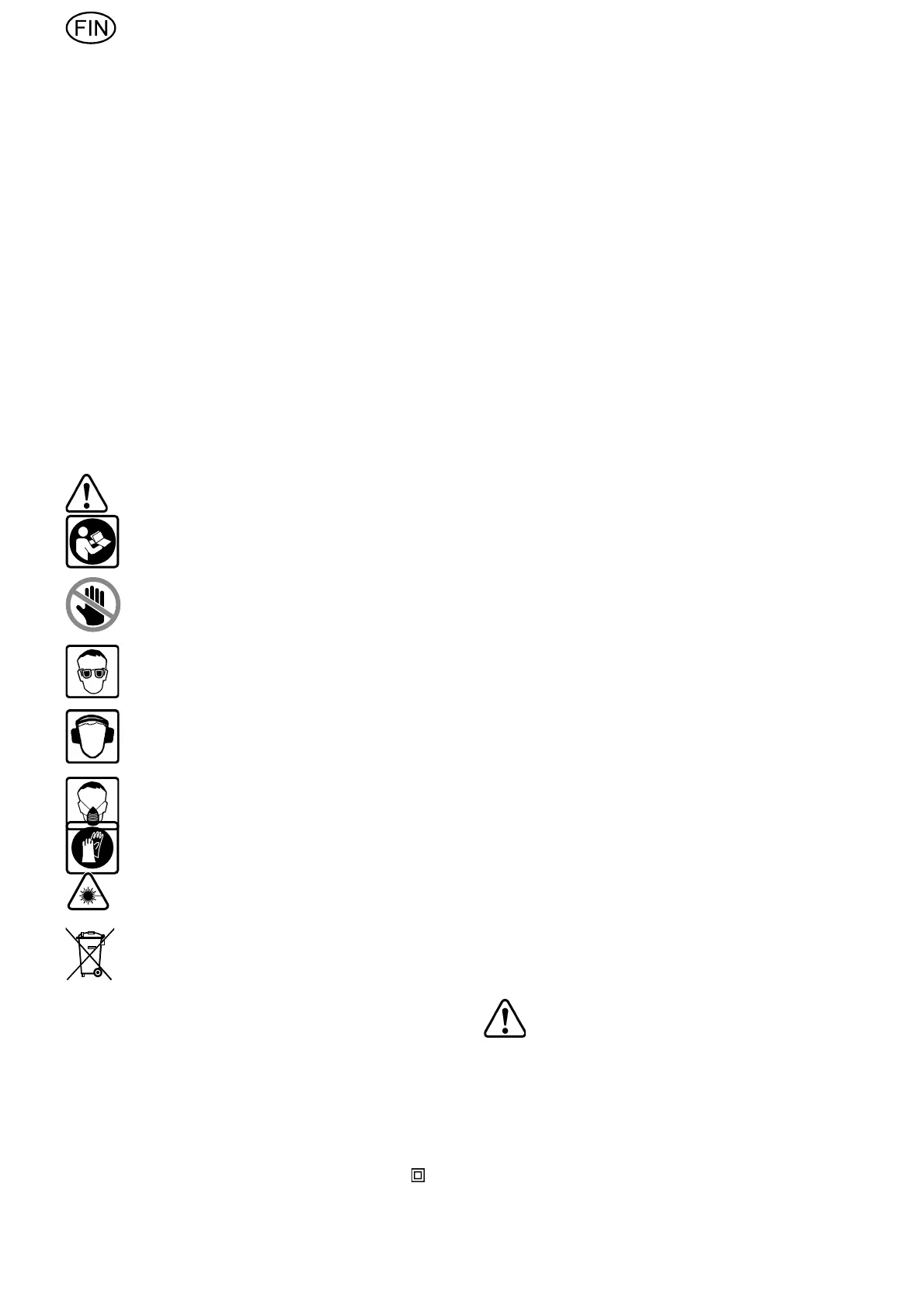

Yleinen vaara!
Lue ohjeet/huomautukset!
Vaarallinen alue! Pidä kädet, sormet
ja käsivarret poissa tältä alueelta!
Käytä suojalaseja!
Käytä kuulosuojaimia!
Käytä hengityssuojainta!
Käytä suojahansikkaita!
Lasersäteiden aiheuttama vaara!
Toimita käytetty kone, tarvikkeet ja
lisävarusteet sekä pakkaus ympäris-
töä säästävään kierrätykseen!
2 Tekniset tiedot
Teho 1600 W
Kierrosluku (kuormittamatta) 1400 - 3400 min
-1
Kara, Ø 30 mm
Paino
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Kotelointiluokka
/ II
Työkappaleen max. mitat, ks. kappale "8
Käyttö".
Ilmoitetut kuvat sijaitsevat käyttöohjeen
alussa ja lopussa.
Kuvassa tunnuksella * merkityt osat sisälty-
vät vain mallin KS 120 EB toimitukseen.
3 Koneen osat
(1.1) Kahva
(1.2) Käyttökytkin
(1.3) Käynnistyssalpa
(1.4) Katkaisusyvyysrajoittimen vipu
(1.5) Vetolaitteen kiinnityksen kiertonuppi
(1.6) Kuljetuslukitsin
(1.7) Jiirikulman asteikko (pystysuunta)
(1.8) Jiirikulman asteikko (vaakasuunta)
(1.9) Jiirikulman lukkovipu (vaakasuunta)
(1.10) Säädetyn jiirikulman lukitusvipu
(vaakasuunta)
(1.11) Jiirikulman hienosäädön kierrettävä
kahva (vaakasuunta) *
(2.1) Laserin käyttökytkin *
(2.2) Kierrosluvun säätöpyörä
(2.3) Fastfi x-karalukitsin
(2.4) Ohjainviivaimen lukkovipu
(2.5) Erikoiskatkaisuasennon lukituksen
vapautusvipu *
(2.6) Erikoiskatkaisuasennon vipu *
(2.7) Johtokela jossa kantokahva
(2.8) Jiirikulman lukkovipu (pystysuunta)
(2.9) Jiirikulma-alueen valintakytkin (pys-
tysuunta)
* Vain mallin KS 120 EB toimituslaajuu-
dessa.
4 Määräystenmukainen käyttö
Tämä sähkötyökalu on määräystenmukai-
sesti tarkoitettu paikallaan tehtävään puun,
muovin, alumiinilistojen ja vastaavien ma-
teriaalien sahaamiseen.
Sillä ei saa sahata muita materiaaleja, kuten
terästä, betonia tai mineraalisia materiaaleja.
Tätä sähkötyökalua saavat käyttää ainoas-
taan sen käyttöön perehdytetyt henkilöt tai
ammattimiehet.
Määräysten vastaisesta käytöstä ai-
heutuneista vahingoista ja onnetto-
muuksista vastaa laitteen käyttäjä.
Turvallisuusriskit
Kaikkien rakennemääräysten noudattami-
sesta huolimatta konetta käytettäessä voi
esiintyä vaaratilanteita esim.
• Työkappaleista sinkoutuvat osat
• Vaurioituneista teristä sinkoutuvat terän osat
• Laitteen aiheuttama melu
• Pölypäästö
Katkaisusaha KAPEX KS 120 EB / KS 88 E
Sisällysluettelo
1 Symbolit ..................................... 71
2 Tekniset tiedot ............................. 71
3 Koneen osat ................................. 71
4 Määräystenmukainen käyttö ........... 71
5 Turvaohjeet .................................. 72
6 Käyttöönotto ................................ 73
7 Säädöt ....................................... 73
8 Käyttö ........................................ 75
9 Huolto ja hoito .............................. 77
10 Lisätarvikkeet ............................... 78
11 Hävittäminen ................................ 78
12 Takuu ......................................... 78
13 EU-vaatimustenmukaisuustodistus .. 78
