1 Symboles

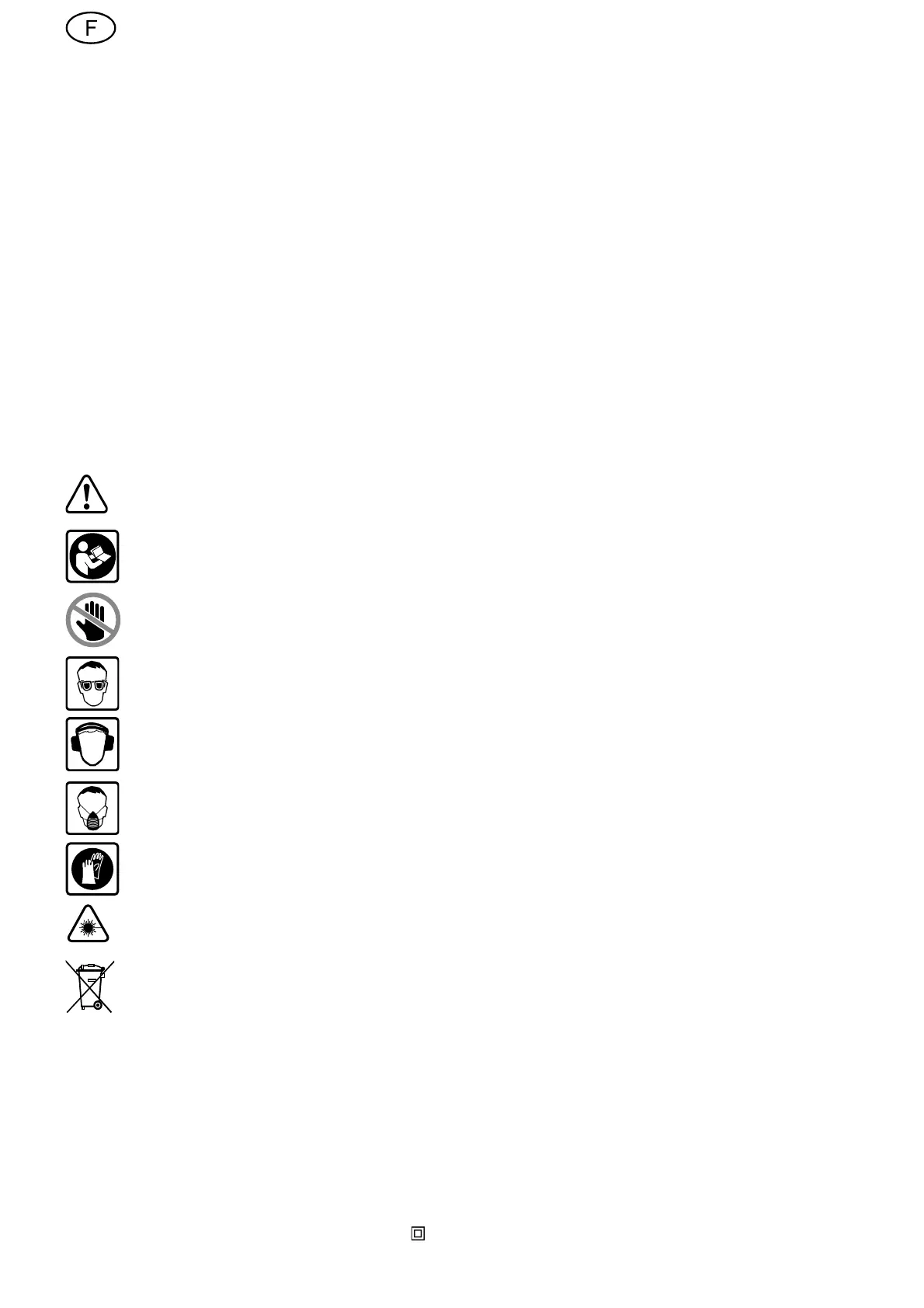

Avertissement de danger
Lire l'instruction/les renseigne-
ments !
Zone de danger ! Eloigner les bras,
les mains et les doigts !
Porter des lunettes de protection !
Porter une protection auditive !
Porter une protection respiratoire !
Porter des gants de protection !
Attention : faisceaux laser !
Eliminer l'appareil, les accessoires
et l'emballage dans le respect de
l'environnement, c'est-à-dire en les
envoyant au recyclage !
2 Caractéristiques techniques
Puissance 1600 W
Vitesse (à vide) 1400 - 3400 min
-1
Broche de l'outil, Ø 30 mm
Poids
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Classe de protection / II
Pour les dimensions maxi. de la pièce, voir
section "8. Fonctionnement".
Les illustrations indiquées se trouvent au
début et à la fi n du mode d’emploi.
Les composants repérés par * sur les illus-
trations sont fournis uniquement avec la
référence KS 120 EB.
3 Eléments de l'appareil
(1.1) Poignée
(1.2) Interrupteur marche/arrêt
(1.3) Interrupteur de sécurité
(1.4) Levier de limitation de la profondeur
de coupe
(1.5) Molette de blocage du dispositif cou-
lissant
(1.6) Sécurité de transport
(1.7) Echelle d'inclinaison (verticale)
(1.8) Echelle d'inclinaison (horizontale)
(1.9) Levier de blocage de l'angle d'incli-
naison (horizontale)
(1.10) Levier enclenchable pour angle d'in-
clinaison préréglé (horizontale)
(1.11) Poignée tournante pour réglage fi n
de l'angle d'inclinaison (verticale)*
(2.1) Interrupteur marche/arrêt du laser*
(2.2) Molette de vitesse
(2.3) Commande de blocage de broche
Fastfi x
(2.4)
Levier de blocage de réglette de butée
(2.5) Levier de déblocage pour position de
coupe spéciale*
(2.6) Levier pour position de coupe spé-
ciale*
(2.7) Enrouleur de câble avec poignée in-
tégrée
(2.8) Levier de blocage de l'angle d'incli-
naison (verticale)
(2.9) Sélecteur de plage d'inclinaison (ver-
ticale)
* Éléments fournis uniquement avec la ré-
férence KS 120 EB.
4 Utilisation en conformité avec les
instructions
L'outil électrique est prévu pour le sciage à
poste fi xe de bois, de plastique, de profi lés en
aluminium et de matériaux comparables.
D'autres matériaux, en particulier l'acier, le
béton et les matériaux minéraux, ne doivent
pas être traités.
L'outil électrique est exclusivement destiné
et autorisé à une utilisation par des person-
Scie guidée KAPEX KS 120 EB / KS 88 E
Sommaire
1 Symboles .................................... 25
2 Caractéristiques techniques ........... 25
3 Eléments de l'appareil ................... 25
4 Utilisation en conformité avec les in-
structions ..................................... 25
5 Instructions de sécurité ................. 26
6 Mise en service ............................. 27
7 Réglages ..................................... 27
8 Fonctionnement ........................... 30
9 Entretien ..................................... 32
10 Accessoires .................................. 33
11 Elimination ................................... 33
12 Garantie ..................................... 33
13 Déclaration de conformité CE.......... 34
