Kontrolleinheit
Ansicht von oben
Vorderansicht Rückansicht
① Anzeige: Zeigt den ausgewählten Modus bzw. Zahlenwert an.
②TOUCH BUTTON: Wählen Sie hiermit Funktion / Metronom / Effekt / Sound / Lautstärke /
Daten / Aufnahme / Start / Stop.
③ Power: Hier wird das Gerät ein- und ausgeschaltet.
④ Kopfhörer: Sie können durch das Anstecken der Kopfhörer den Sound überwachen.
⑤ USB Port: Durch das USB kann man das Gerät mit dem Computer verbinden.
(USB MIDI, System Upgrade)
⑥ DC Jack: Stromnetzversorgung durch das Netzteil.
⑦Kontroller: Verbindung mit der Haupteinheit.
⑧MIDI: verbindung mit externem MIDI-Gerät via MIDI-Verlängerungskabel. (optional)
AC 110~240V
Klavier
Haupteinheit
Klavier Keyboard Sensor
MIDI
Stromversorgung
Weiß
Schwarz
Soft
Dämpfer/Sustain
Kontrolleinheit
Kopfhörer
USB
Weiß
Schwarz

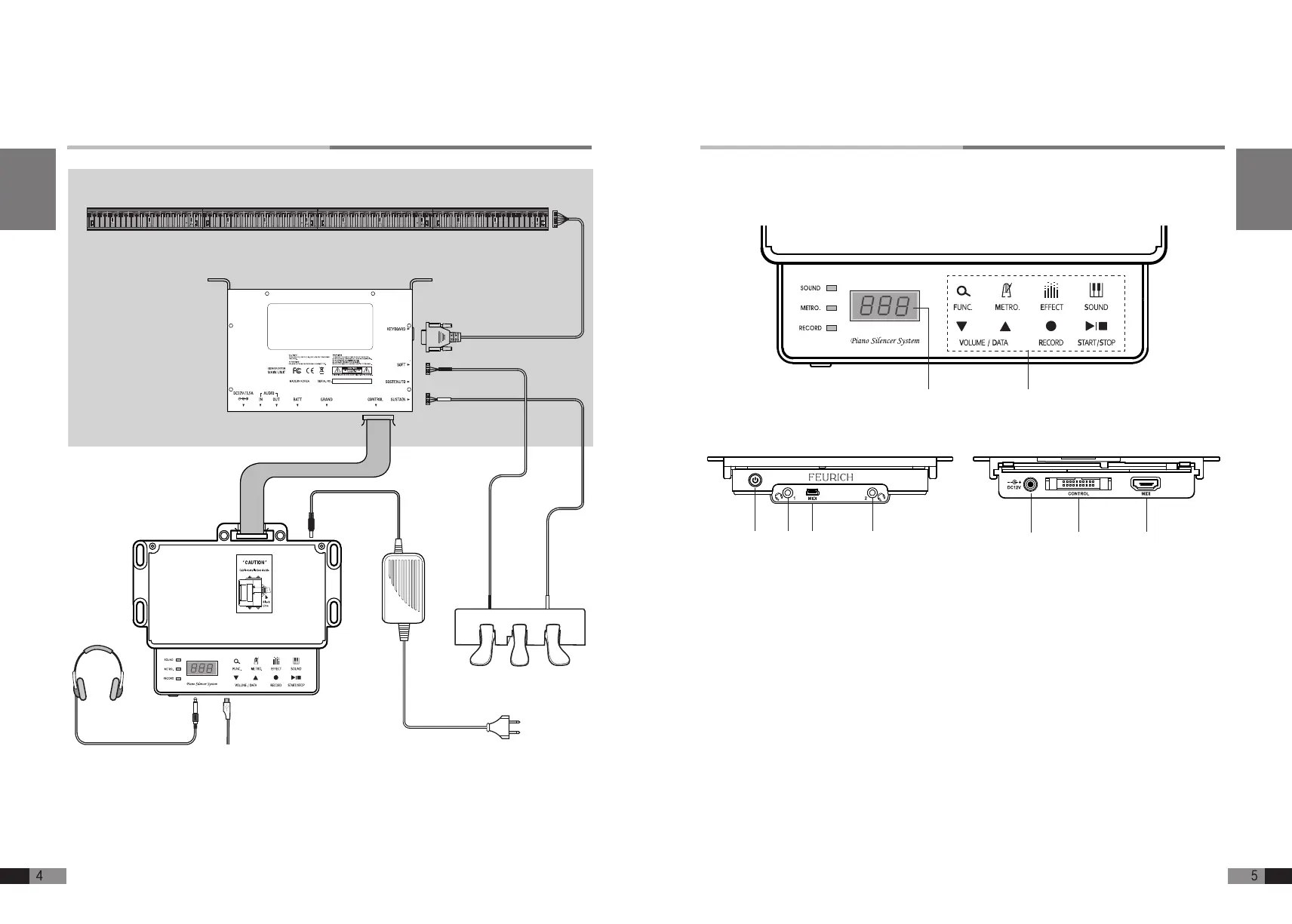

Anschlussschaltbild des FEURICH BASIC
