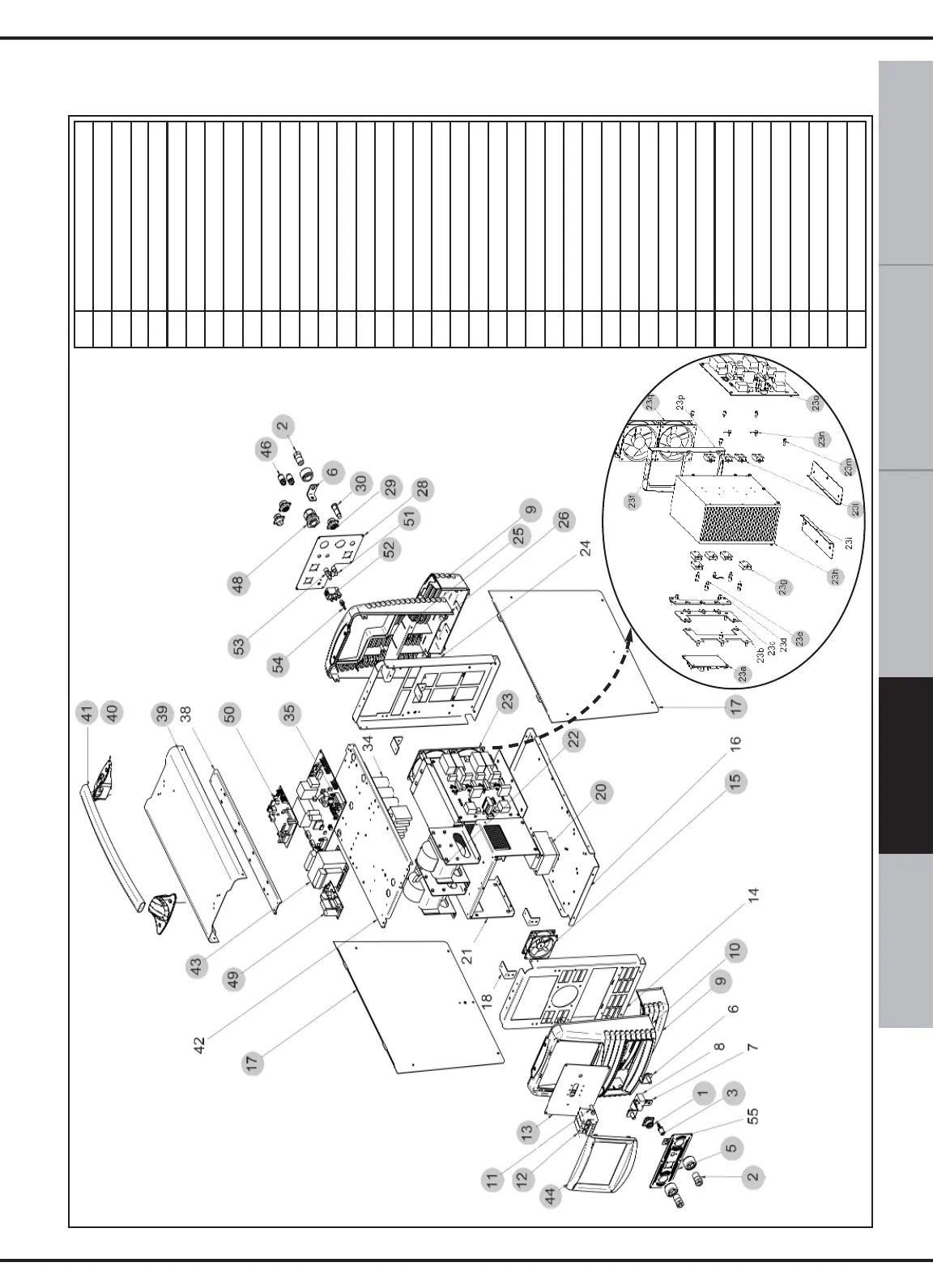

28. PIÈCES DE RECHANGE KING 510
1
Connecteur à 7 pôles
2
Gifas en laiton
3
Connecteur gaz
5
Panneau de puissance
9
Base
10
Coque avant
11
Voyant vert
12
Magnéto-hydraulique
13
Panneau de commande
15
Ventilateur
17
Paroi latérale droite et gauche
20
Inductance
22
Transformateur de puissance
23
Module de puissance
23a
Pcb secondaire des modules
23e
Colonne hexagonale en plastique noir
23f
Bouchon en caoutchouc noir
23g
Diode
23h
Dissipateur
23l
Transistor IGBT
23m
Colonne hexagonale en plastique noir
23n
Vis Thermostat
23o
Pcb primaire des modules
23q
Ventilateur
26
Coque arrière
28
Panneau arrière
29
Connecteur à 5 pôles
30
Porte-fusible
35
Tableau de commande
39
Coffre
40
Porte-poignée
41
Poignée
43
Transformateur auxiliaire
44
Cadre simple
46
Enclenchement rapide noir
48
Presse-étoupe
49
Carte de puissance
50
Peut carte de bus
51
Coude
52
Électrovanne
53
Jonction
54
Tuyau
