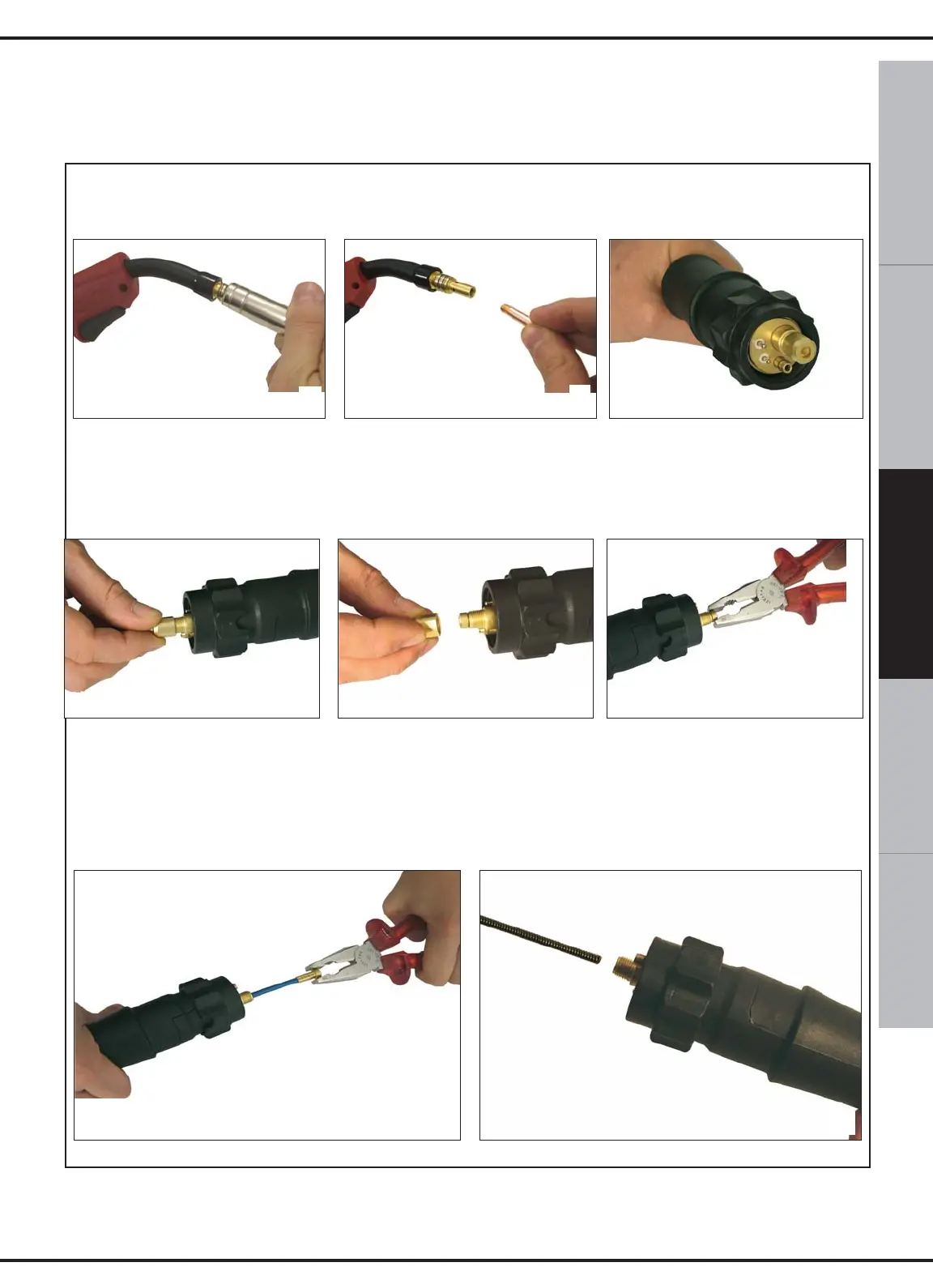

Bei einem Austausch der Drahtkabelverkleidung folgen Sie den nachfolgenden Angaben:
• Am Brennerkopf: Entfernen Sie die Gasdüse (A).
• Schrauben Sie die Spitze der Kabelführung ab (B).
• Verbindungsseite (C): Schrauben Sie die Endmutter ab (D,E) und ziehen Sie das Ende
der Verkleidung mit einer Zange heraus (F).
• Ziehen Sie die Verkleidung vollständig heraus (G).
A
B
C
D E
F
• Führen Sie die neue Verkleidung ein und schieben Sie sie bis ganz nach hinten (H)
• Schrauben Sie die Spitze der Kabelführung (B) wieder auf den Brennerkopf.
• Schrauben Sie die Gasdüse wieder an (A).
G
H
20. ERSATZ DER VERKLEIDUNG ZUR DRAHTFÜHRUNG IM BRENNER
Während dieses Eingriffs achten Sie darauf, den O-RING nicht zu verlieren
(Gummidichtung), die für einen festen Halt ohne Gasaustritt sorgt.
