6

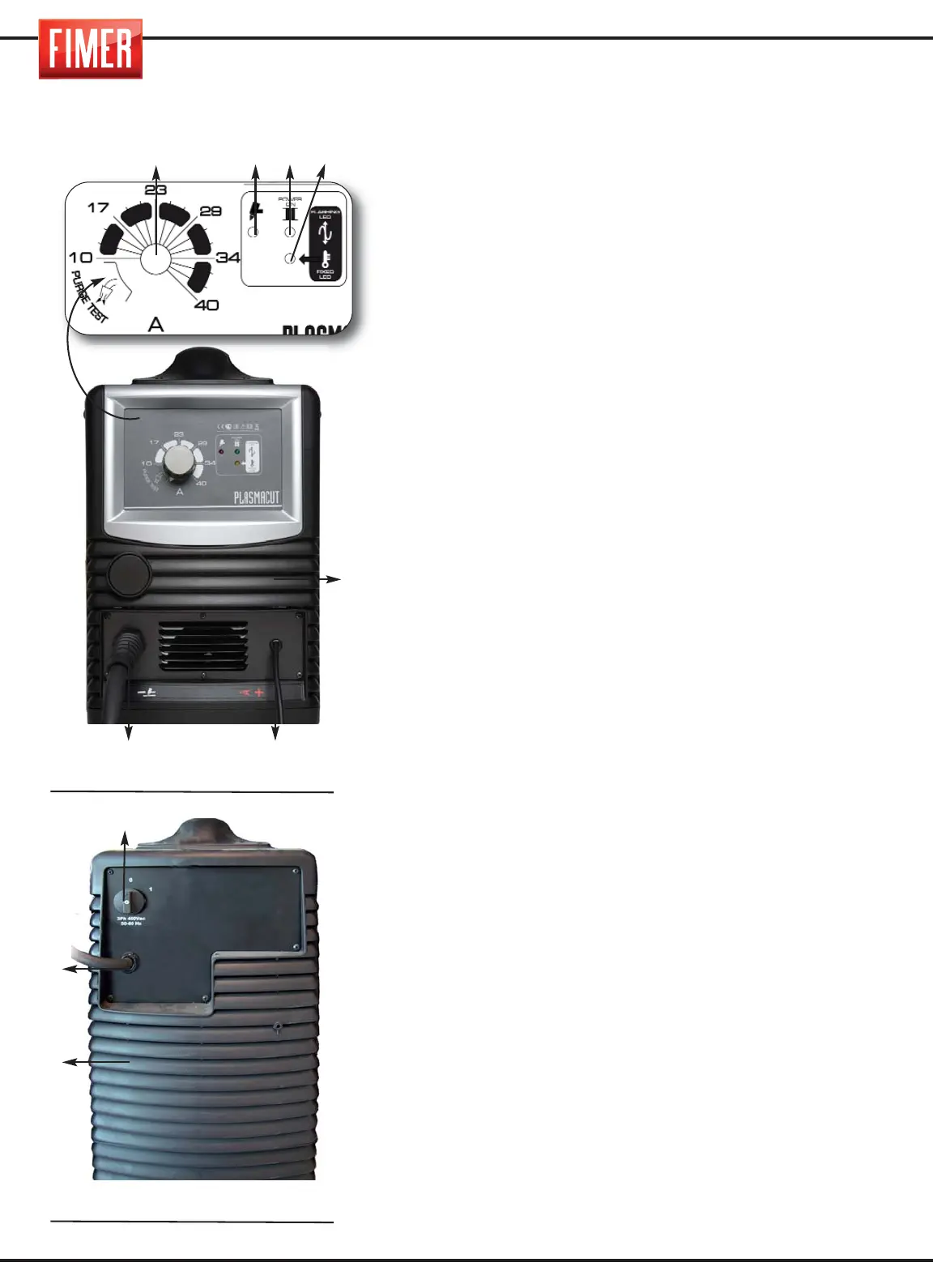

FIGURA 1:
1. Potenziometro corrente di taglio: permette di impostare la
corrente di taglio da un minimo di 5A ad un massimo di 27A per
il PLASMA 35K. (Da un minimo di 5A ad un massimo di 40A per
il PLASMA 47K gen).
2. LED rosso: Segnalazione di arco pilota acceso o di cappa
non ben fissata (pulsante torcia premuto, ma arco taglio non
ancora innescato).
3. LED verde: Segnalazione di macchina accesa
4. LED giallo: Segnalazione di protezione termica o di tensione
di rete bassa.
Si accende quando la macchina è in blocco per
surriscaldamento.
Questo avviene normalmente se il fattore di intermittenza della
macchina è stato superato. Verificare che le griglie di aerazione
5 poste sul retro, sul fronte e sul lato non siano otturate e lasciare
accesa la macchina per far raffreddare i componenti interni;
quando il led si spegne, si possono riprendere le normali
operazioni di taglio.
Si accende quando la macchina è in blocco per
surriscaldamento.
5. Prese per areazione
6. Cavo di massa: collega la pinza di massa direttamente alla
macchina
7. Cavo della torcia di taglio: collega la torcia di taglio
direttamente alla macchina.
FIGURA 2:
8. INTERRUTTORE ON-OFF: Accende e spegne la macchina.
9. CAVO DI INGRESSO: Collegarlo all’alimentazione di rete.
DESCRIZIONE DEGLI STATI DELLA MACCHINA
Led 3 verde acceso: indica che la macchina è correttamente
alimentata.
Led 2 rosso acceso fisso + Led 4 giallo spento: indica la con-
dizione di arco pilota inserito. (Attenzione: pressione elevata pre-
sente sulla trocia di taglio)
Led 2 rosso acceso fisso + Led 4 giallo acceso fisso: allar-
me cappa. Verificare il corretto fissaggio della stessa sulla torcia.
Led 4 giallo acceso fisso: segnalazione di protezione termica
(la macchina è in blocco per surriscaldamento). Questo avviene
normalmente se il fattore di intermittenza della macchina è stato
superato. Verificare che le griglie di areazione poste sul fronte e
sul retro non siano otturate e lasciare accesa la macchina per far
raffreddare componenti interni; quando il led si spegne, si pos-
sono riprendere e normali operazioni di taglio.
Led 4 acceso lampeggiante: significa che la tensione di rete è
scesa al di sotto dei limiti di corretto funzionamento.
Quando i led relativi agli stati di allarme sopra indicati si
spengono, si possono riprendere le normali operazioni di taglio.
L’unico allarme dotato di autoritenuta è quello relativo alla cappa,
in tale situazione, dopo averla fissata correttamente, è poi
necessario spegnere e riaccendere la macchina per poter
riprendere ad operare.
2. DESCRIZIONE DELL’APPARATO
Fig.1
Fig.2
8
9
5
6
7
1
5
23 4
