6

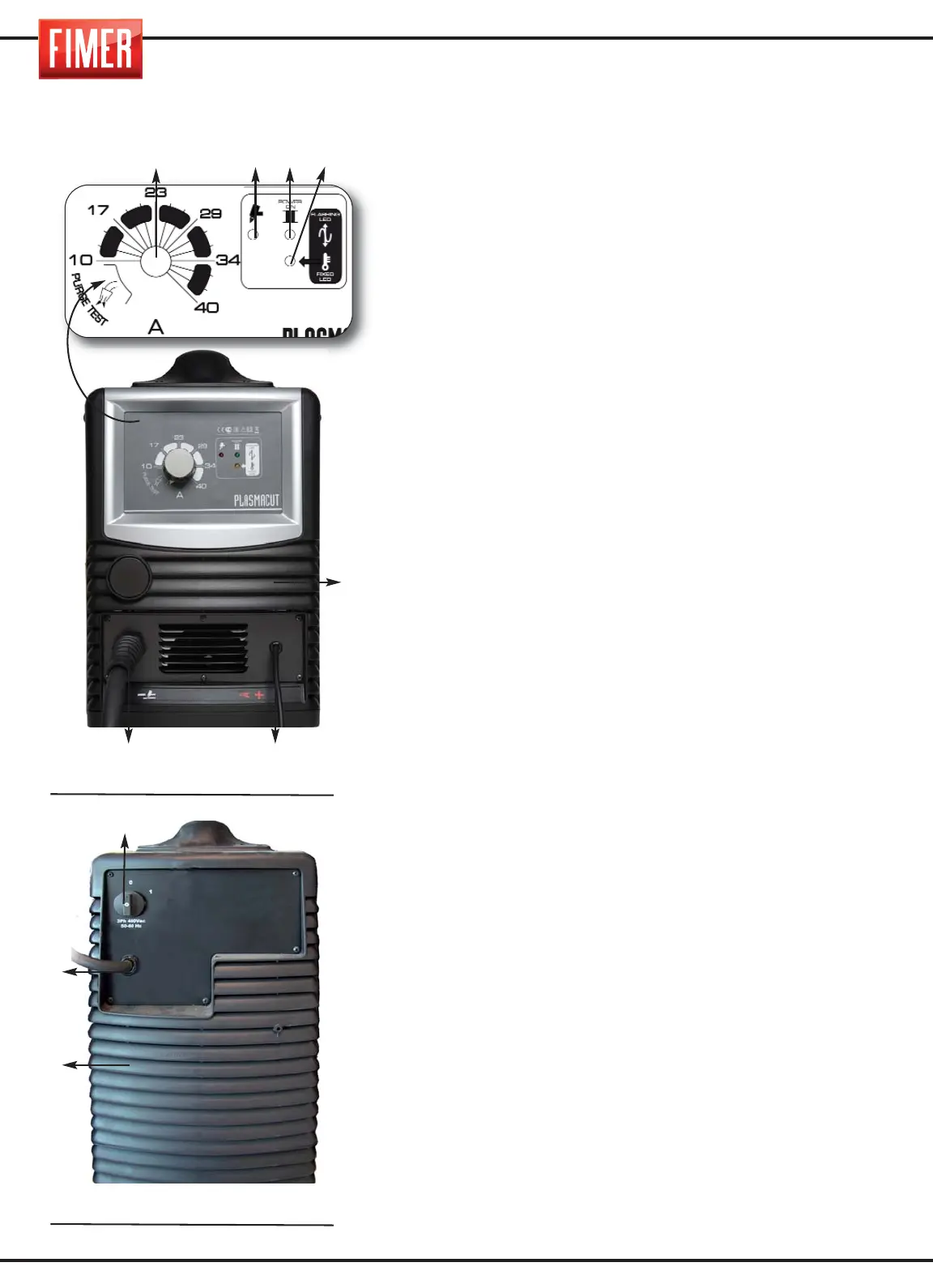

ABBILDUNG 1:
1. Potentiometer Schnittspannung: Ermöglicht es, die
Schnittspannung zwischen einem Minimum von 6A und einem
Maximum von 25A einzustellen.
TP 47K: Ermöglicht es, die Schnittspannung zwischen einem
Minimum von 6A und einem Maximum von 40A einzustellen.
2. Led rot: Anzeige des gezündeten Pilotbogens oder der nicht
gut befestigten Kappe (Fackel-Taste gedrückt wird, aber noch
nicht Lichtbogenschneiden ausgelöst).
3. Led grün: Anzeige der eingeschalteten Maschine
4. Gelbe LED: Zeigt an, dass der Motorschutz ausgelöst wurde.
Leuchtet, wenn die Maschine wegen Überhitzung blockiert wird.
Dies geschieht normalerweise, wenn die Einschaltdauer der
Maschine überschritten wurde. Prüfen, dass die Lüftungsgitter
19 an Rückseite, Front und Seiten nicht verstopft sind und
Maschine laufen lassen, so dass sich die Innenkomponenten
abkühlen können, wenn die rote LED erlischt, kann der normale
Schneidbetrieb wieder aufgenommen werden.
5. Anschlussbuchsen Lüftung
6. Erdungskabel: Verbindet die Erdungsklemme direkt mit der
Maschine.
7. Kabel des Schneidbrenners: Verbindet den Schneidbrenner
direkt mit der Maschine.
ABBILDUNG 2:
8. EIN/AUS-SCHALTER: zum Ein- und Ausschalten der
Maschine
9. NETZKABEL: An das Stromnetz anschließen.
BESCHREIBUNG DER MASCHINENZUSTÄNDE
3 grüne LED leuchten: zeigt an, dass die Maschine korrekt
gespeist wird
2 rote LED auf stetige + 4 gelbe LEDs aus: Zeigt die
Bedingung des gezündeten Pilotbogens an (Achtung! Erhöhte
Spannung an dem Schneidbrenner).
2 rote LED auf stetige + 4 gelbe LEDs leuchten: Alarm
Kappe. Die korrekte Befestigung derselben am Brenner über-
prüfen.
4 gelbe LEDs leuchten: Anzeige des Wärmeschutzes (die
Maschine ist wegen Überhitzung blockiert). Dies erfolgt in der
Regel, wenn der Aussetzungsfaktor der Maschine überschrit-
ten worden ist. Überprüfen, dass die Lüftungsgitter (5) an der
Gerätevorder- und Geräterückseite nicht verstopft sind. Die
Maschine eingeschaltet lassen, um die internen Komponenten
abkühlen zu lassen. Wenn die LED erlischt, können die nor-
malen Schneidarbeiten wieder aufgenommen werden.
4 LED Blinklicht: Bedeutet, dass die Netzspannung unter die
Grenze für einen korrekten Betrieb abgefallen ist.
Wenn sich die LED-Anzeigen bezüglich der oben angegebe-
nen Alarmzustände ausschalten, können die normalen
Schneidarbeiten wieder aufgenommen werden. Der einzige
Alarm, der mit Selbsthaltung versehen ist, ist der der Kappe.
In dieser Situation ist es notwendig, nachdem sie korrekt
befestigt worden ist, die Maschine aus– und erneut einzu-
schalten, um mit der Tätigkeit fortfahren zu können.
2. BESCHREIBUNG DES GERÄTS
Abb.1
Abb.2
8
9
5
6
7
1
5
23 4
