6

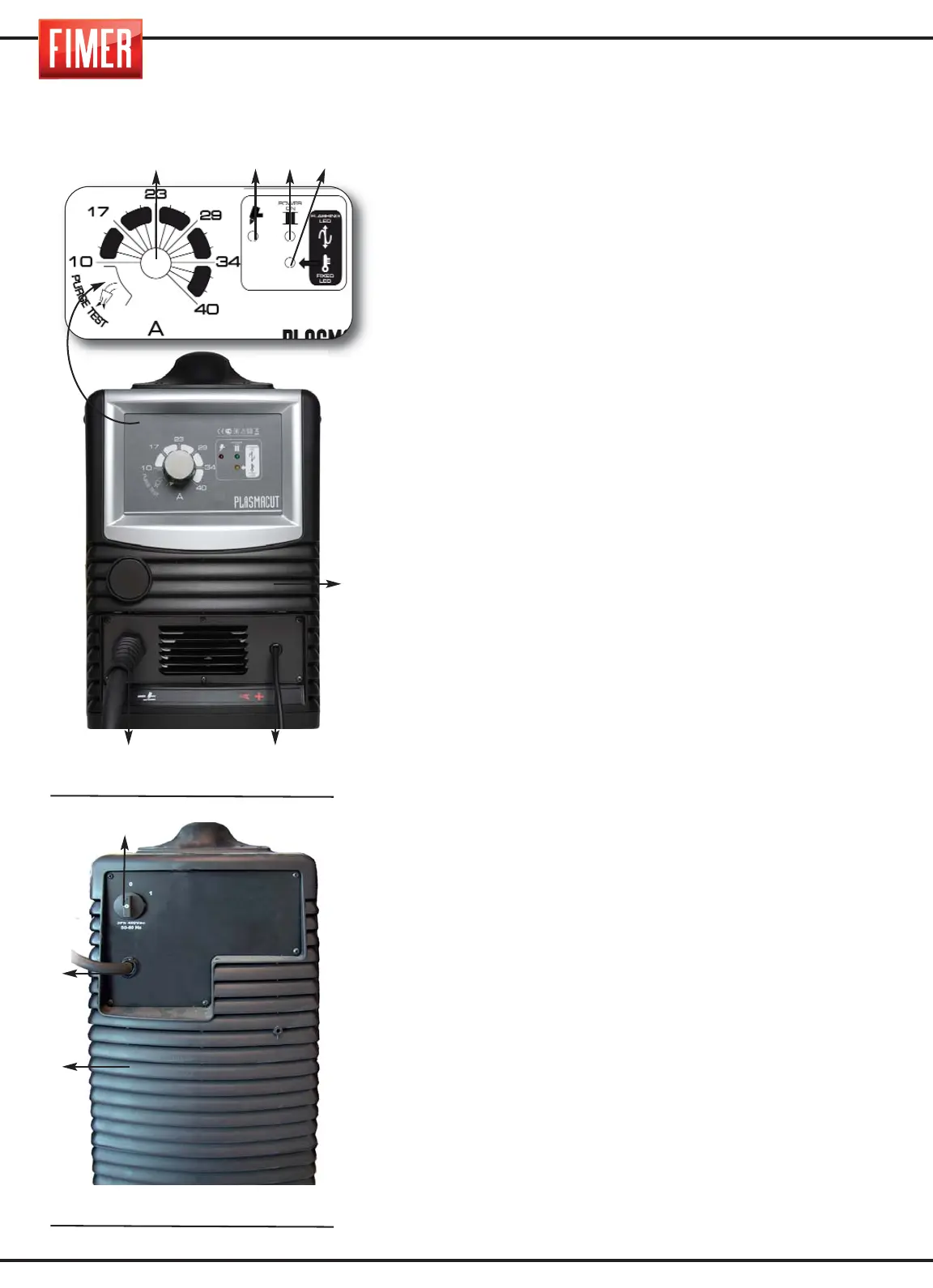

FIGURA 1:
1. Potentiomètre courant de coupage : il permet de programmer
le courant de coupage de 6A minimum jusqu’à 25A maximum.
TP47K gen :6A min-40A max
2. Témoin rouge : Signalisation que l’arc pilote est amorcé
(pulsante torcia premuto, ma arco taglio non ancora innescato).
3. Témoin vert : Signalisation d’appareil sous tension
4. LED Jaune : Signalement de protection thermique.
Elle s’allume quand la machine est bloquée pour surchauffe.
Cela survient généralement si le facteur d’intermittence de la
machine a été dépassé. Vérifier que les grilles d’aération (19)
situées sur l’arrière, sur l’avant et sur le côté n’ont pas été
obstruées et laisser la machine allumée pour faire refroidir les
composants internes. Quand la LED s’éteint, on peut reprendre
les opérations normales de coupe.
5. Grilles d’aération
6. Câble de masse : il relie la pince de masse directement à
l’appareil
7. Câble de la torche de coupage : il relie la torche de coupage
directement à l’appareil
FIGURE 2:
8. INTERRUPTEUR ON/OFF : Il allume et éteint la machine.
9. CÂBLE D’ENTRÉE : Le relier à l’alimentation de réseau.
DESCRIPTION DE MEMBRE DE LA MACHINE
Témoin 3 vert sur: indique que la machine est alimentée
correctement.
Témoin 2 rouge allumé fixe + témoin 4 jaune éteint : ils
indiquent la condition d’arc pilote activé (Attention ! Tension
élevée présente sur la torche de coupage.)
Témoin 2 rouge allumé fixe + témoin 4 jaune allumé fixe:
alarme buse. Contrôler que la buse est fixée correctement sur
la torche.
Témoin 4 jaune allumé fixe: Signalisation d’intervention de la
protection thermique (la machine est bloquée suite à une
surchauffe). Cela se produit normalement quand on dépasse le
facteur d’intermittence de l’appareil. Contrôler que les grilles
d’aération (5) situées à l’avant et à l’arrière de l’appareil ne sont
pas obstruées et laisser la machine en marche afin de faire
refroidir les composants internes ; pour reprendre les opérations
de coupage, il faut attendre que le témoin s’éteigne.
Témoin 4 jaune clignotant: cela indique que la tension de
réseau est au-dessous des limites nécessaires pour un
fonctionnement correct.
Quand les témoins relatifs aux états d’alarme susmentionnés
s’éteignent, il est possible de reprendre les opérations de cou-
page normales. L’unique alarme qui ne se réinitialise pas auto-
matiquement est celle relative à la buse; dans cette situation,
pour reprendre le travail, il faut arrêter puis remettre sous ten-
sion l’appareil après avoir visez correctement la protection exté-
rieur.
2. DESCRIPTION DE L’APPAREIL
Fig.1
Fig.2
8
9
5
6
7
1
5
23 4
