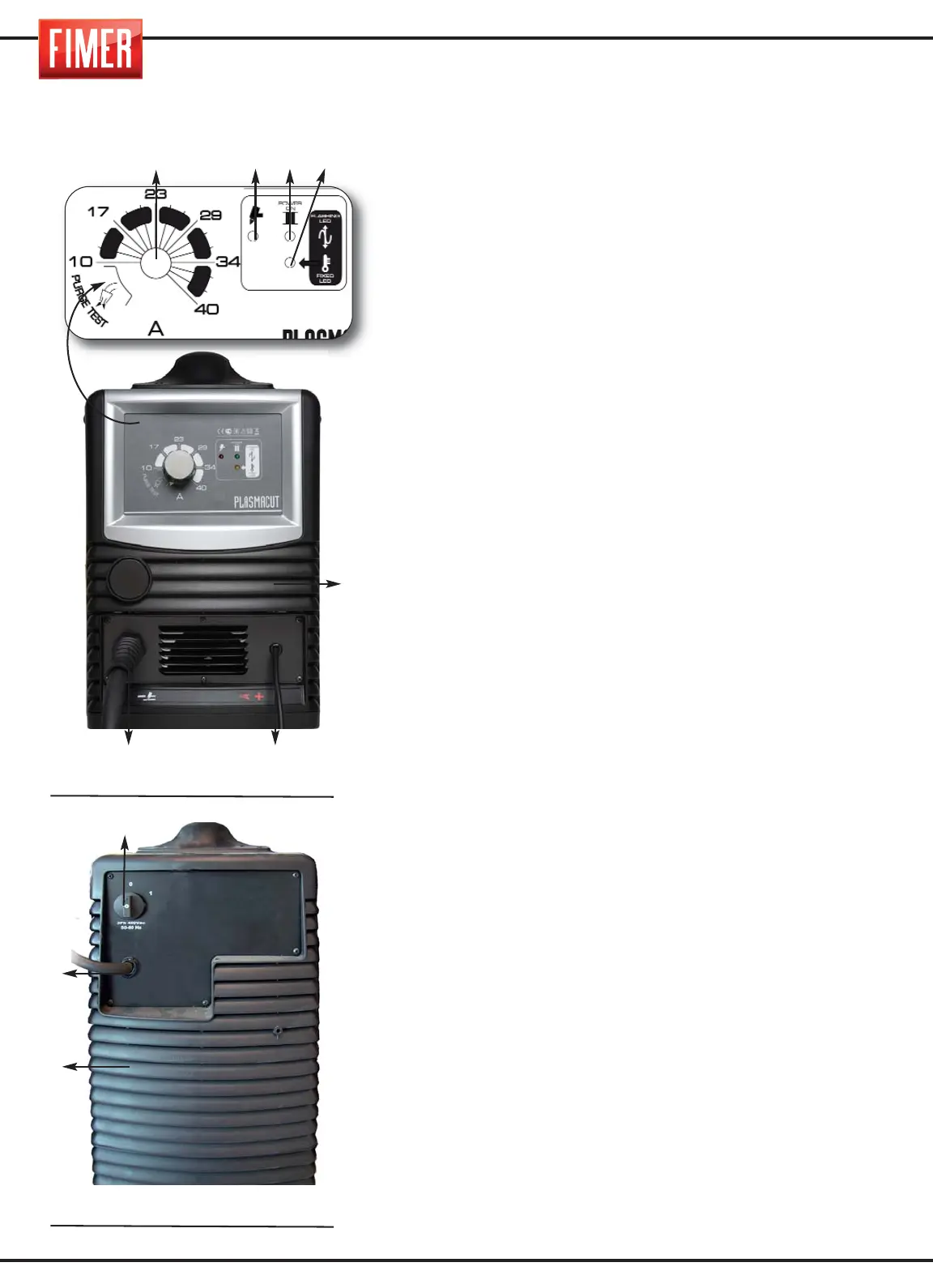

FIGURA 1:
1. Potenciómetro corriente de corte:
35K: de un mínimo de 6A a un máximo de 25A.
47K: de un mínimo de 6A a un máximo de 40A.
2. LED rojo: Señalización de arco piloto encendido o de
campana no bien fijada (se pulsa el botón antorcha, pero aún no
provocó corte por arco).
3. LED verde: Señalización de máquina encendida
4. LED amarillo: Señalización de protección térmica.
Se enciende cuando la máquina está bloqueada por
sobrecalentamiento. Esto sucede generalmente si el factor de
intermitencia de la máquina ha sido superado. Comprobar que
las rejillas de ventilación ubicadas en la parte posterior, en la
parte frontal y en la parte lateral no estén obstruidas, y dejar
encendida la máquina para que los componentes internos se
enfríen; cuando el LED se apaga, se pueden retomar las
operaciones de corte normales.
5. Tomas para ventilación
6. Cable de masa: une la pinza de masa directamente a la
máquina
7. Cable del soplete de corte: une la pinza de corte
directamente a la máquina
FIGURA 2:
8. INTERRUPTOR ON-OFF: Enciente y apaga la máquina.
9. CABLE DE ENTRADA: Conectarlo a la alimentación de red.
DESCRIPCIÓN DE LOS ESTADOS DE LA MÁQUINA
Led 3 verde en: indica que la máquina está alimentada
correctamente.
Led 2 rojo en fijado + Led 4 giallo de: indica la condición de
arco piloto activado (¡Atención! Tensión elevada presente en el
soplete de corte.)
Led 2 rosso en fijado + Led 4 giallo en fijado: alarma campa-
na. Verificar la correcta fijación de la misma en el soplete.
Led 4 giallo en fijado: Señalización de protección térmica
(la máquina está en bloqueo por sobrecalentamiento). Esto
sucede normalmente si el factor de intermitencia de la
máquina ha sido superado. Verifique que las rejillas de ven-
tilación (5) colocadas delante y detrás no estén obstruidas y
deje encendida la máquina para que se enfríen los compo-
nentes internos; cuando el led se apague, se pueden reto-
mar las normales operaciones de corte.
Led 4 en intermitente: significa que la tensión de red está
encendida por debajo de los límites de correcto funcionamiento.
Cuando los led relativos a los estados de alarma arriba indicados
se apagan se pueden retomar las normales operaciones de corte.
La única alarma dotada de autorretención es la relativa a la
campana, en dicha situación, después de haberla fijado
correctamente, es necesario después apagar y volver a
encender la máquina para poder retomar el trabajo.
