Firman W01682 - Page 44

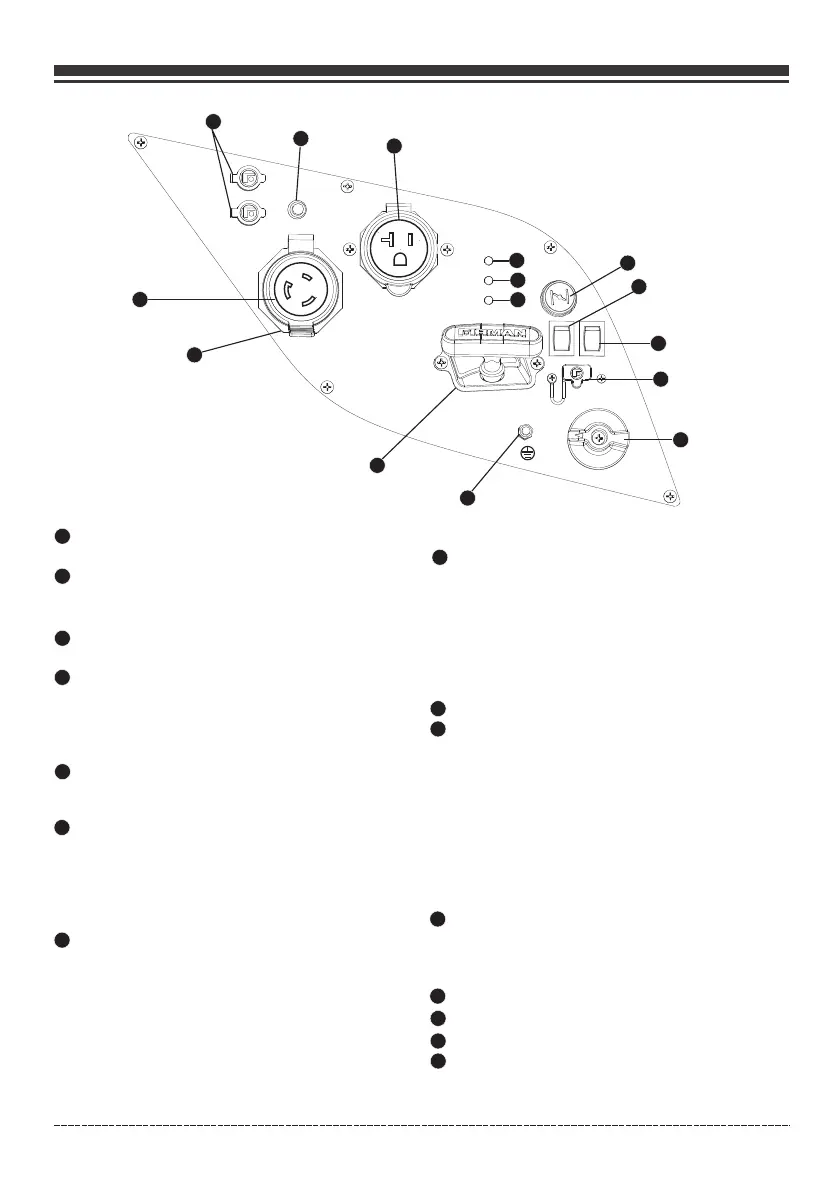

PANEL DE CONTROL
08
Spanish Servicio al Cliente: 1-844-FIRMAN1
1
2
3
4
6
La potencia total extraída de todos
los receptáculos no debe exceder
la clasificación de la placa de identificación.
NOTA:
5
7
8
9
10
11
12
13
14
15
Terminal de tierra: consulte a un electricista para
conocer las normas locales de conexión a tierra.
se apagará. El motor continuará funcionando, pero
la luz roja indicadora de sobrecarga del motor
Luz indicadora de advertencia de aceite: compruebe
el nivel de aceite cuando esta luz se “ENCIENDA”. El
motor no funcionará cuando el indicador esté encendido.
Cuando el aceite cae por debajo del nivel mínimo, se
enciende la luz indicadora de advertencia de aceite y el
motor se detiene automáticamente. El motor no
arrancará hasta que haya la cantidad adecuada de
aceite en el cárter.

El Interruptor de control de economía se puede
activar para minimizar el consumo de combustible
y el ruido mientras se opera la unidad durante
tiempos de salida eléctrica reducida, lo que permite
que la velocidad del motor funcione en ralentí
durante los períodos de inactividad. La velocidad
del motor vuelve a la normalidad cuando se conecta
una carga eléctrica. Cuando el interruptor económico
está apagado, el motor funciona a velocidad normal
continuamente.
Perilla de ahogamiento
Interruptor de control de economía
 Salida de 5V USB
 Perilla de la válvula de combustible
 Estabilizador de retroceso
Interruptor del motor: mueva el interruptor a la
posición “ON” y tire del arrancador de retroceso
para encender el generador. Gire a la posición
“OFF” para apagar el generador.
1
3
2
4
5
6
10
11
12
13
14
7
8
9
15
Receptáculo L5-30R:( ) Se puede
extraer 13.3 amperios de corriente alterna de este
receptáculo.
NEMA L5-30R
Salidas de operación en paralelo: estas salidas se
utilizan para conectar dos generadores inversores
FIRMAN para operación en paralelo. Se requiere un
kit paralelo FIRMAN (equipo opcional) para la
operación en paralelo.
120V, 20A Receptáculo:(NEMA 5-20R) Se pueden
extraer 13.3 amperios de corriente de este receptáculo
de 120 voltios.
Cubierta de salida: protege del polvo y escombros.
Luz indicadora de salida lista: permanece
“ENCENDIDA” durante condiciones normales de
funcionamiento. Se apaga cuando el generador
está sobrecargado.
La luz indicadora verde de alimentación de CA se
enciende cuando el motor genera energía.
Luz indicadora de sobrecarga: esta luz se enciende
cuando el generador está sobrecargado y corta la
energía a los receptáculos.
Si se enciende la luz indicadora de sobrecarga del
motor, los dispositivos eléctricos conectados o una
sobretensión han excedido la potencia de
amperaje del generador. Cuando esto ocurre, la luz
indicadora verde de alimentación de CA (elemento 7)
permanecerá encendida y ya no se suministrará
energía a los dispositivos electrónicos conectados.
Disyuntores – Los receptáculos están protegidos
por un protector de circuito de corriente alterna. Si
el generador está sobrecargado o sucede un corto-
circuito externo, el protector de circuito se activará.
