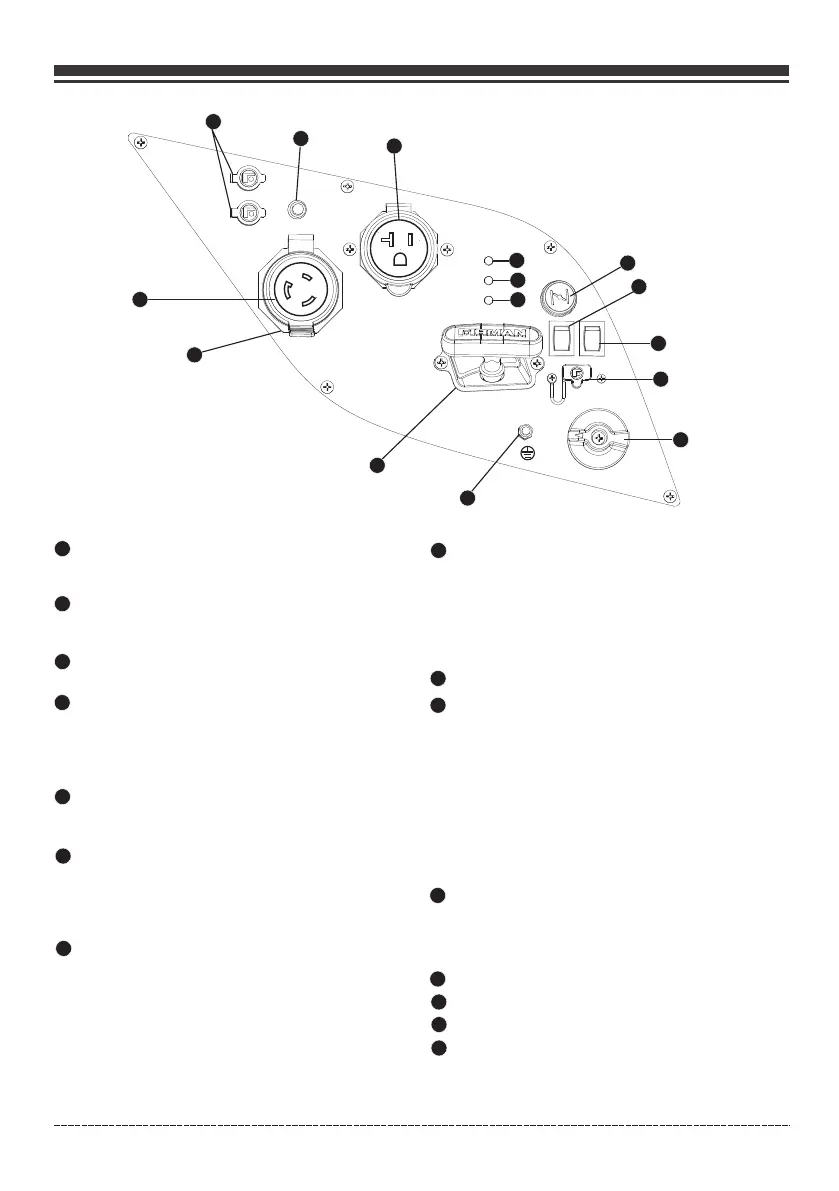

Panneau de commande
08
1
2
3
4
6
Prises pour fonctionnement en parallèle – Ces prises
sont utilisées pour connecter deux génératrices à onduleur
FIRMAN pour un fonctionnement en parallèle. Une trousse
de fonctionnement en parallèle FIRMAN (équipement en
option) est nécessaire pour le fonctionnement en parallèle.
5
7
Témoin d’alimentation – Est allumé pendant les
conditions normales de fonctionnement. S’éteint
lorsque la génératrice est surchargée.
REMARQUE:
La puissance totale tirée de toutes les prises ne doit pas dépasser la puissance nominale indiquée sur la plaque signalétique.
Borne de terre – Consulter un électricien pour
connaître les réglementations locales en matière
de mise à la terre.
Prise de courant double de 120V, 20 A – (NEMA 5-20R)
20ampères de courant peuvent être tirés de cette prise de
120 volts.
Couvercle – Protège les prises de la poussière et des
débris.
Interrupteur du moteur – Placer l’interrupteur en
position « ON » et tirer sur le lanceur à rappel pour
démarrer la génératrice. Placer l’interrupteur en
position « OFF » pour éteindre la génératrice.
Témoin d’avertissement de niveau d’huile – Vérifier
le niveau d’huile lorsque ce témoin s’allume. Le moteur
ne fonctionne pas lorsque le témoin est allumé.
8
9
10
11
Bouton d’étranglement
Interrupteur d’économie
12
L’interrupteur d’économie peut être activé afin de réduire
la consommation de carburant et le bruit lors du
fonctionnement de l’appareil pendant les périodes de
production électrique réduite, permettant au moteur de
tourner au ralenti pendant les périodes de non-utilisation.
Le régime du moteur revient à la normale lorsqu’une
charge électrique est branchée. Lorsque l’interrupteur
d’économie est désactivé, le moteur tourne en
permanence à la vitesse normale.
13
14
Bouton du robinet de carburant
Prise USB de 5 V
15
Lanceur à rappel
Le témoin vert d’alimentation en courant alternatif
s’allume lorsque le moteur démarre et produit du courant.
Témoin de surcharge – Ce témoin s’allume lorsque la
génératrice est surchargée et coupe l’alimentation des
prises. Si le témoin de surcharge du moteur s’allume,
c’est que la puissance/l’intensité de la génératrice a
été dépassée par les appareils électriques branchés ou
par une surtension. Lorsque cela se produit, le témoin
vert d’alimentation en c.a. (élément 7) s’éteint. Le
moteur continuera à tourner, mais le témoin rouge de
surcharge du moteur restera allumé et l’alimentation
des appareils électroniques branchés ne sera plus assurée.
Lorsque l’huile tombe en dessous du niveau minimum,
le témoin s’allume et le moteur s’arrête automatiquement.
Le moteur ne démarre pas tant que la quantité d’huile
nécessaire n’est pas dans le carter.
Français Service à la clientèle: 1-844-FIRMAN1
1
3
2
4
5
6
10
11
12
13
14
7
8
9
15
Réceptacle L5-30R - (NEMA L5-30R) Il est possible
de tirer 13.3 ampères du courant alternatif de ce
réceptacle.
Disjoncteurs - Les prises sont protégées par un
protecteur de circuit du courant alternatif. Si le
générateur est surchargé ou un court-circuit
externe se produit, le protecteur de circuit se
déclenche.
