FISCHER [CF] EASY - RI-Fließbild für CFME Verflüssigungssatz

6 C6.1.6/0513-0515/G
2.7.4 RI-Fließbild für CFME Verflüssigungssatz

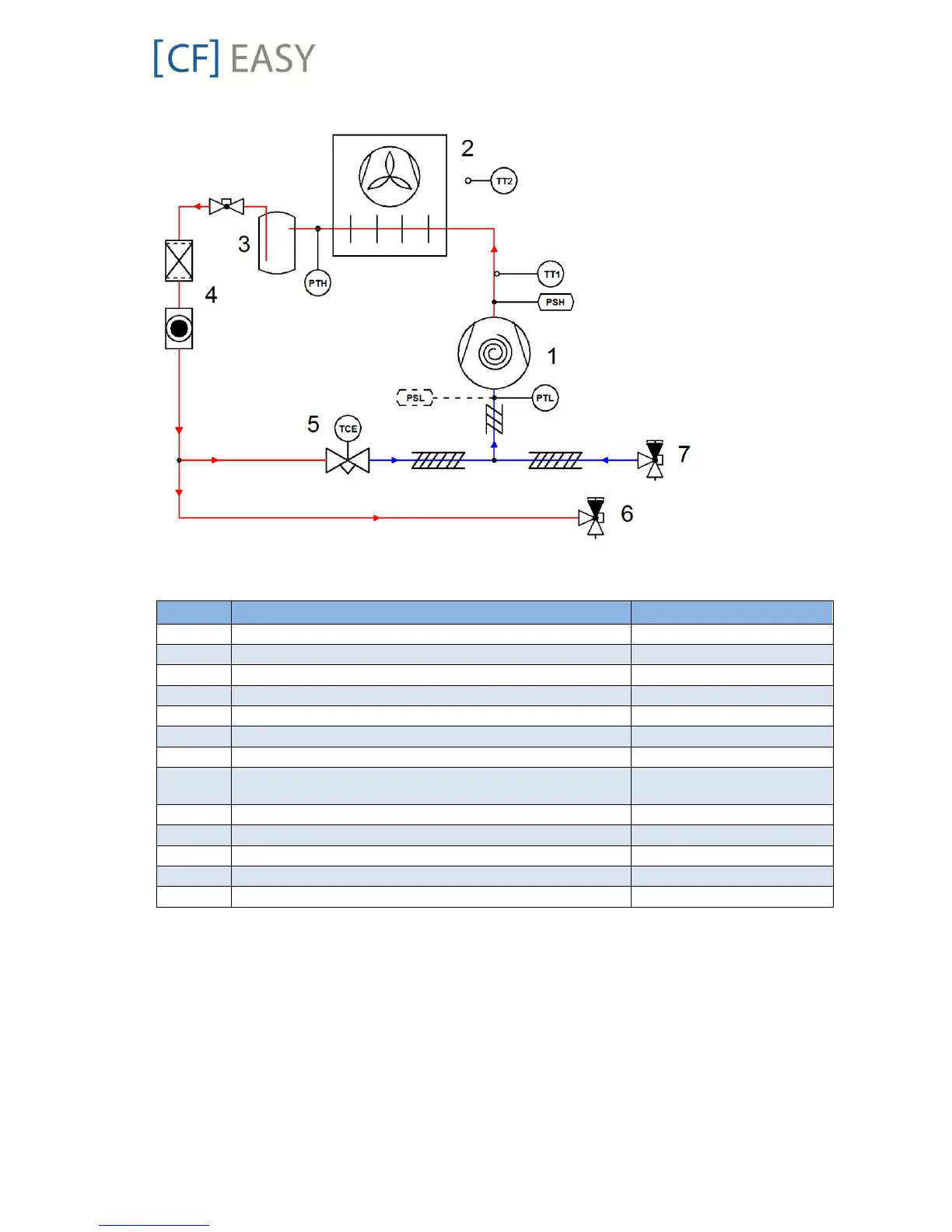

Abbildung 3: RI-Fließbild für CFME Verflüssigungssatz
Position
Beschreibung
Bemerkung
1
Hocheffizienter Copeland Scroll ZX
2
Verflüssiger mit 1 oder 2 Lüftern
3
Flüssigkeitssammler mit Service-Ventil
4
Filtertrockner / Schauglas Kombination
5
Expansionsorgan für Flüssigkeitseinspritzung Saugseite
6
Service-Ventil, Flüssigkeitsleitung
7
Service-Ventil, Saugseite
PSL
Druckschalter, einstellbar, Niederdruck, optional
Sicherheitsschalteinrichtung,
optional
PSH
Druckwächter, nicht einstellbar, Hochdruck
Sicherheitsschalteinrichtung
PTL
Drucktransmitter, Niederdruck
Verdichter Sollwert
PTH
Drucktransmitter, Hochdruck
Lüfter-Drehzahlregelung
TT1
Fühler Heißgas-Temperatur
Verdichter-Schutz
TT2
Fühler Umgebungstemperatur
Zusätzliche Funktionen
Tabelle 5: Legende RI-Fließbild für CFME Verflüssigungssatz
