C6.1.6/0513-0515/G 19
HINWEIS: Die Meldung “Err” erscheint, wenn der Programmier-Vorgang nicht erfolgreich
war. In diesem Fall erneut die Taste drücken, um den Upload neu zu starten oder den
“Hot Key” herausziehen um die Aktion abzubrechen.
2.13.5 Programmierung eines Reglers mit einem Emerson “Hot Key” (download)
 Regler ausschalten.
 Den vorparametrierten “Hot Key” in die 5-PIN-Steckbuchse einstecken und den Regler
wieder einschalten.
 Die Parameter-Liste des ”Hot Key” wird automatisch auf den Speicher des XCM25D
übertragen. Die Meldung “doL” blinkt im Display gefolgt von der blinkenden Mitteilung “End”.
 Nach 10 Sekunden startet das Gerät erneut und arbeitet mit der neuen Parametrierung.
 Entfernen des “Hot Key”.
HINWEIS: Die Meldung “Err” erscheint, wenn der Programmier-Vorgang nicht erfolgreich
war. In diesem Fall den Regler aus- und wieder einschalten, um den Vorgang neu zu
starten. Andernfalls den “Hot Key” herausziehen um die Aktion abzubrechen.
2.14 Störungsbeseitigung
2.14.1 Alarm Menü
Der XCM25D Regler speichert im Alarm Menü die gesamte Anzahl an aufgetretenen
Aktivierungen von Alarmen gemäß Liste in Anhang 5. Es werden maximal die letzen
50 Alarme gespeichert.
Aktion
Taste
Bemerkung
Menü Öffnen
Kurze Betätigung der Alarm-Taste ALR.
Warten auf Aktion
SEC
Das Menü zur Auswahl von Teilsektionen öffnet sich.
Aktivierung des“Abschnitt Alarm Liste“.
Öffnen der Abschnitts-
Listen
Drücke zur Bestätigung.
Auswahl des aktiven
Alarm Codes von der
Liste
oder
Scrollen in der Alarm-Liste. Aktive Alarme werden mit
zugehöriger Nummer dargestellt (Buchstabe + Nummer,
A01-A50).
Drücke für Alarm Name oder Code.
Drücke zum nächsten aktiven Alarm.
Wähle einen Alarm für
zugehörige Zeit-
Information (rtC)
Öffnet das Untermenü mit den Informationen zur Echtzeit.
Jeder Alarm kann so zeitlich exakt zugeordnet werden.
Auswahl Detail
Information aus Liste
aktiver Alarme
oder
Die Zeit-Information RTC ermöglicht:
Anzeige gibt Parameter “Hur” (Uhr).
Drücke und siehe Stunden-Information.
Drücke dann erscheint “Min”.
Drücke und siehe Minuten-Information.
Drücke dann erscheint “dAy”.
Drücke und siehe Tages-Information.
Drücke dann erscheint “Mon“.
Drücke und siehe Monats-Information.
Drücke dann erscheint “YEA”.
Drücke und siehe Jahres-Information.
Hinweis: Die angezeigte Uhrzeit dokumentiert den
Zeitpunkt, zu dem der Alarm erstmals aufgetreten ist
(START).
Ohne Echtzeit-Uhr:
Die Verdichter Betriebsstunden “Con“ werden
dargestellt. Drücke zur Darstellung der
Betriebsstunden des Verdichters.
Beenden: Drücker oder automatisches Beenden
nach 15 Sekunden.
Menü Beenden
Gleichzeitiges Drücken von oder 10 Sekunden
warten für automatisches Beenden.

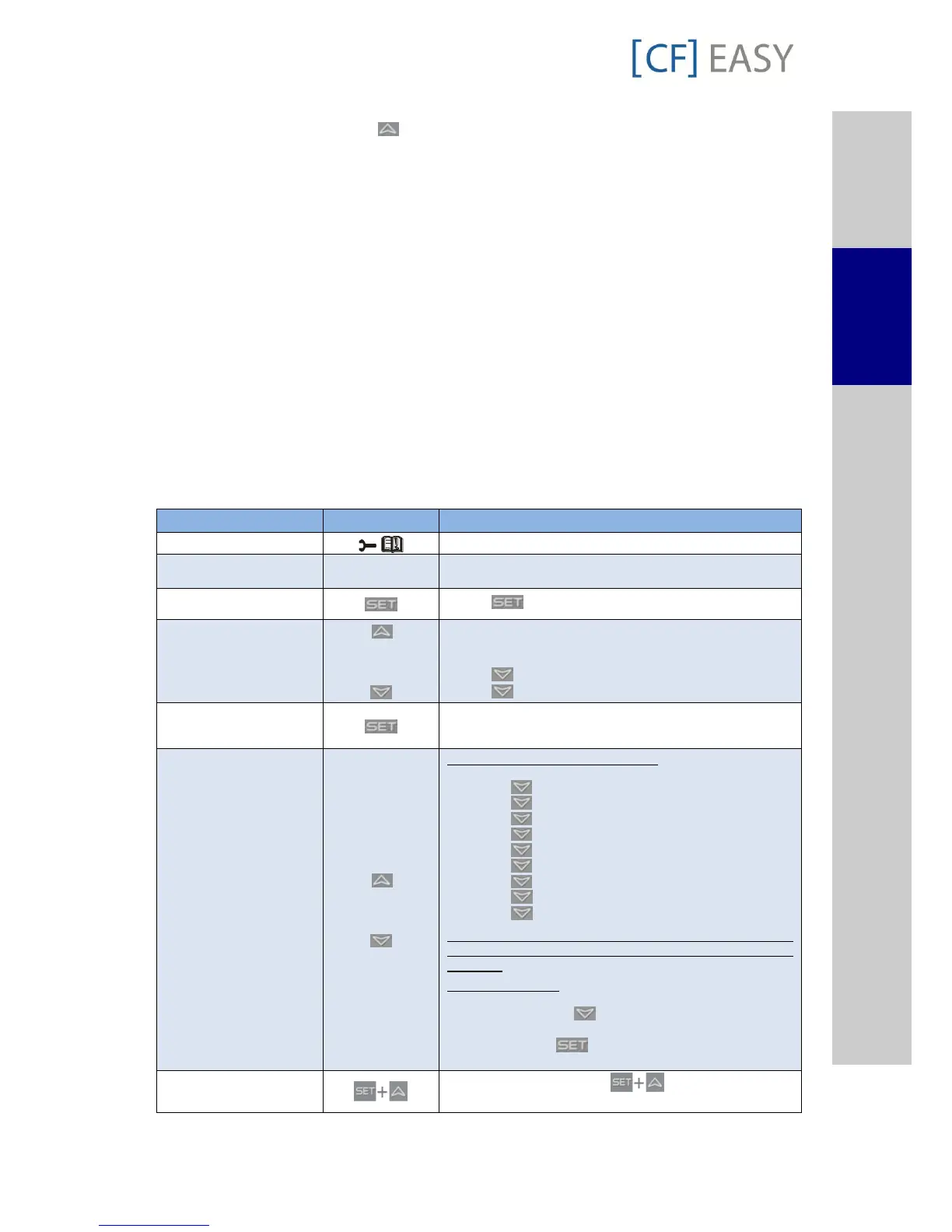

Tabelle 19: Auslesen der Alarm-Historie
