2.7.5 RI-Fließbild für CFLE Verflüssigungssatz
WICHTIG
Isolierung der Flüssigkeitsleitung erforderlich! Gefahr von
kondensierender Luftfeuchtigkeit (Tauwasser) und Leistungsverlusten!
Feuchtigkeit aus der Umgebung kann kondensieren und zu
Tauwasserbildung an der Rohrleitung führen. Die Flüssigkeitsleitung kann
Wärme aus der Umgebung aufnehmen, was zu Verlust der Unterkühlung
führt, die am Expansionsventil des Verdampfers zur Verfügung stehen muss.
Isolation der Verbindungsleitungen (Saug- und Flüssigkeitsleitung) zwischen
[ CF ] EASY-Verflüssigungssatz und Verdampfer erforderlich.

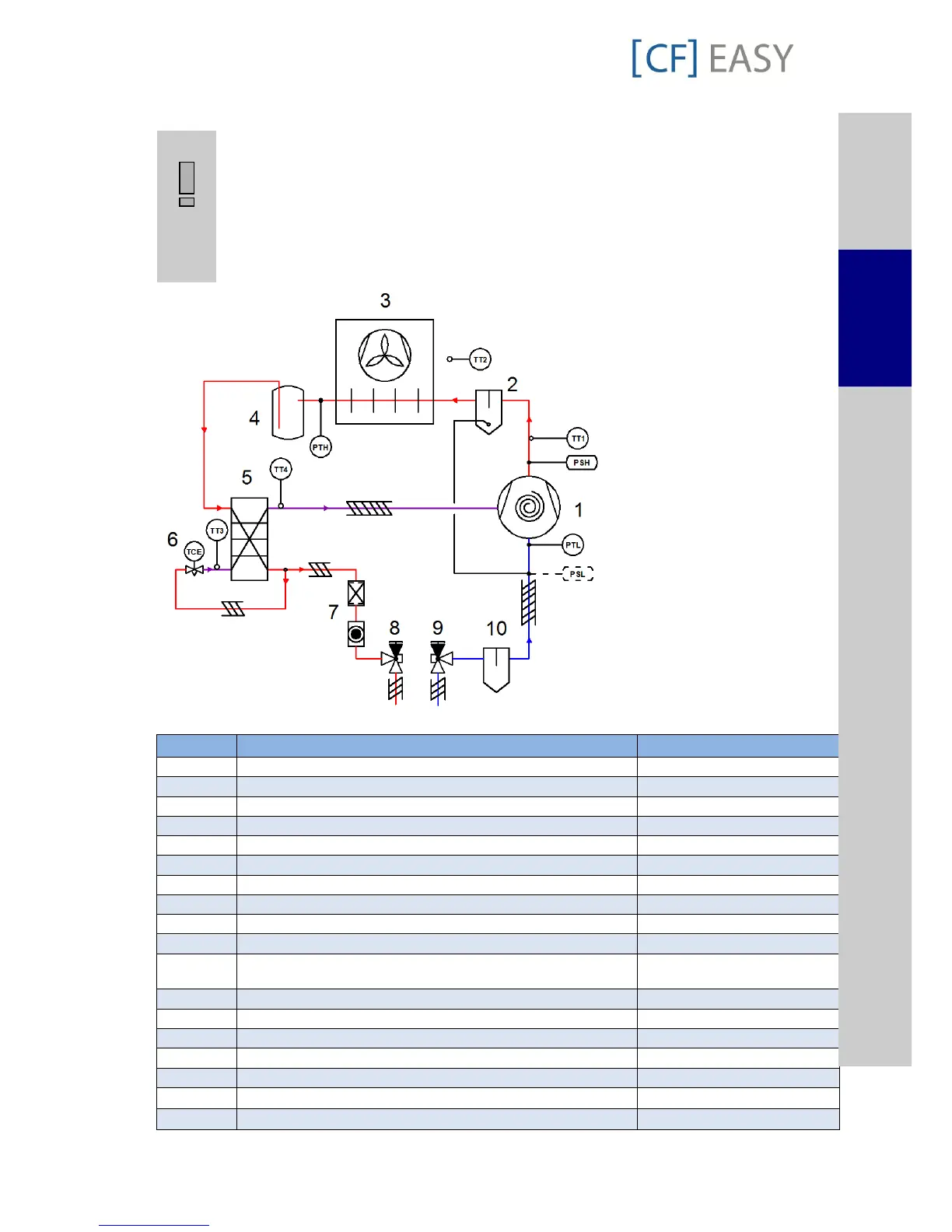

Abbildung 4: RI-Fließbild für CFLE Verflüssigungssätze
Position
Beschreibung
Bemerkung
1
Hocheffizienter Copeland Scroll ZX
2
Ölabscheider
3
Verflüssiger mit 1 oder 2 Lüftern
4
Flüssigkeitssammler mit Service-Ventil
5
Plattenwärmeübertrager für optimierte Dampfeinspritzung
6
Expansionsorgan für optimierte Dampfeinspritzung
7
Filtertrockner / Schauglas Kombination
8
Service-Ventil, Flüssigkeitsleitung
9
Service-Ventil, Saugseite
10
Flüssigkeitsabscheider
PSL
Druckschalter, einstellbar, Niederdruck, optional
Sicherheitsschalteinrichtung,
optional
PSH
Druckwächter, nicht einstellbar, Hochdruck
Sicherheitsschalteinrichtung
PTL
Drucktransmitter, Niederdruck
Verdichter Sollwert
PTH
Drucktransmitter, Hochdruck
Lüfter Drehzahlregelung
TT1
Fühler Heißgas-Temperatur
Verdichter-Schutz
TT2
Fühler Umgebungstemperatur
Zusätzliche Funktionen
TT3
Fühler Dampf-Eintritt Plattenwärmeübertrager
Regelung Dampfeinspritzung
TT4
Fühler Dampf-Austritt Plattenwärmeübertrager
Regelung Dampfeinspritzung
Tabelle 6: Legende RI-Fließbild für CFLE Verflüssigungssatz
