FISCHER [CF] EASY - RI-Fließbild für Digitalen CFDE Verflüssigungssatz

8 C6.1.6/0513-0515/G
2.7.6 RI-Fließbild für digitalen CFDE Verflüssigungssatz

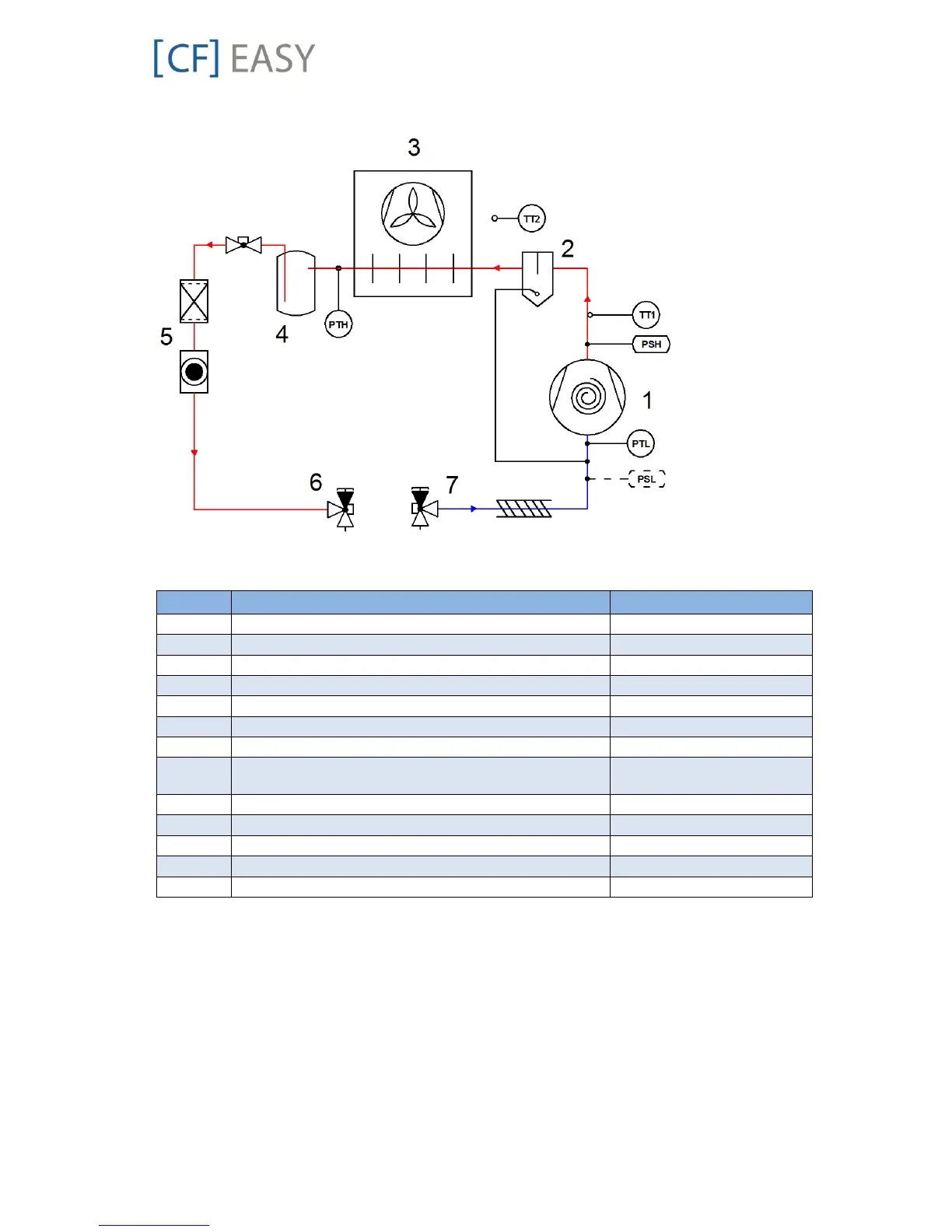

Abbildung 5: RI-Fließbild für CFDE Verflüssigungssätze
Position
Beschreibung
Bemerkung
1
Hocheffizienter Copeland Scroll ZX (ZBD für Digital)
2
Verflüssiger mit 1 oder 2 Lüftern
3
Flüssigkeitssammler mit Service-Ventil
4
Filtertrockner / Schauglas Kombination
5
Expansionsorgan für Flüssigkeitseinspritzung Saugseite
6
Service-Ventil, Flüssigkeitsleitung
7
Service-Ventil, Saugseite
PSL
Druckschalter, einstellbar, Niederdruck, optional
Sicherheitsschalteinrichtung,
optional
PSH
Druckwächter, nicht einstellbar, Hochdruck
Sicherheitsschalteinrichtung
PTH
Drucktransmitter, Niederdruck
Lüfter Drehzahlregelung
PTL
Drucktransmitter, Hochdruck
Verdichter Sollwert
TT1
Fühler Heißgas-Temperatur
Verdichter-Schutz
TT2
Fühler Umgebungstemperatur
Zusätzliche Funktionen
Tabelle 7: Legende RI-Fließbild für CFDE Verflüssigungssatz
