FISCHER [CF] EASY - Einzelne-Steuerbefehle

12 C6.1.6/0513-0515/G

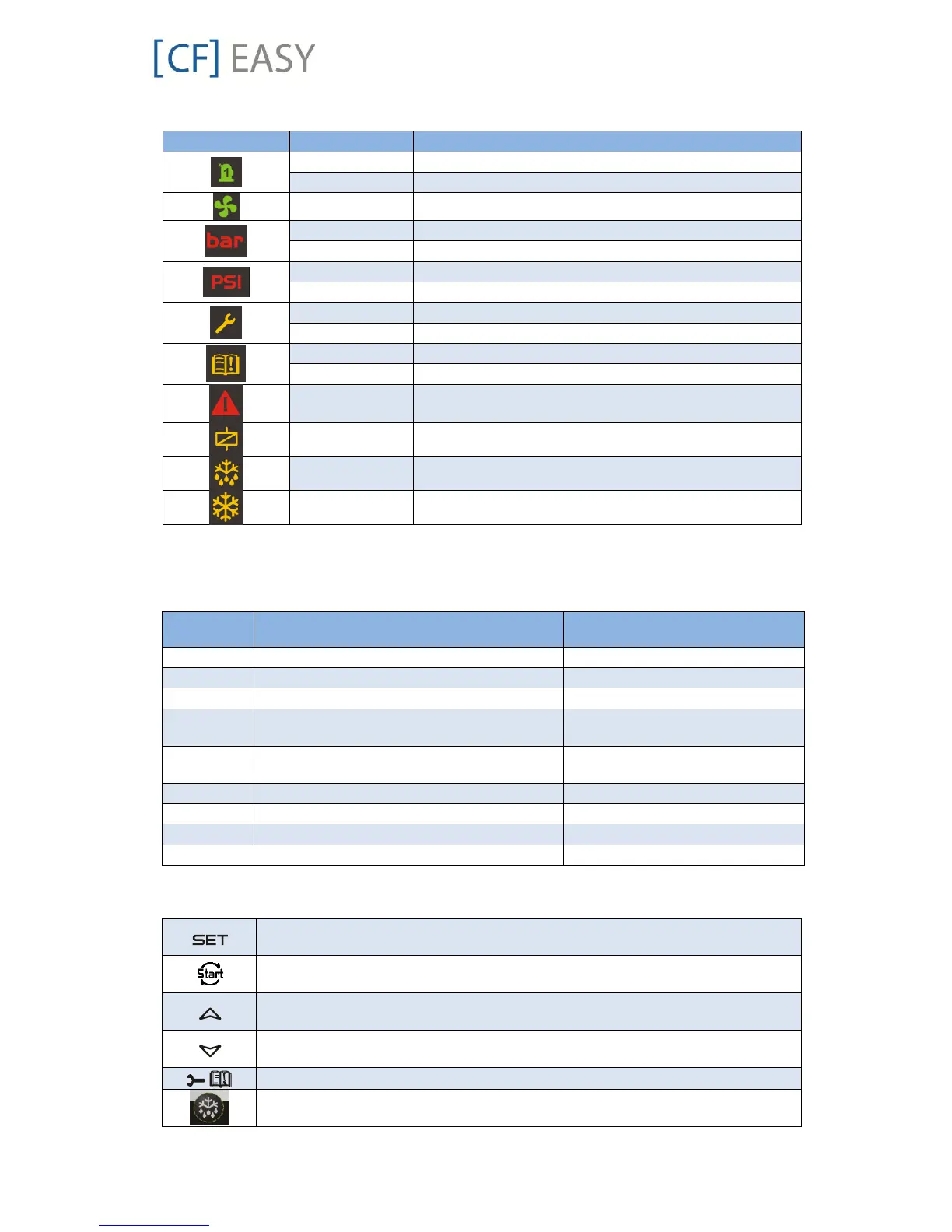

LED Funktionalitäten werden in folgender Tabelle beschrieben:
LED
Modus
Funktion
Ein
Verdichter 1 Freigabe
Blinkend
Verzögerung Schalthäufigkeitsschutz
Ein
Verflüssiger Lüfter Freigabe
Ein
Anzeige in [bar]
Blinkend
Programmier-Modus
Ein
Anzeige in [psi]
Blinkend
Programmier-Modus
Ein
Sie durchsuchen das Service-Menü
Blinkend
Sie befinden sich im Schnellzugriff-Menü
Ein
Sie durchsuchen das Alarm Menü (ALR)
Blinkend
Neuer Alarm ist aufgetreten
Ein
Ein Alarm steht an
Ein
Digital Scroll - Regelventil aktiviert (Ein)
Ein
Anlage im Abtau-Modus
Ein
Verdampfer-Lüfter – Magnetventil Flüssigkeitsleitung aktiv
(Ein)
Tabelle 8: LED Funktionalitäten
HINWEIS: Die werksseitge Einstellung der Anzeige ist so vorgenommen, dass der Regler
im Betrieb den Wert des Saugdrucks darstellt. Das kann über die Änderung des
Parameters B03 (Remote Display Visualization) geändert werden.
Einstellung
B03
Gezeigter Wert auf der Anzeige
Kommentar
0
P1 Wert = Saugdruck
1
P2 Wert = Temperature Verflüssiger Mitte
2
P3 Wert = Heißgastemperatur
3
P4 Wert = Temperatur Dampf Eintritt
Plattenwärmeübertrager
Nur für CFLE.
4
P5 Wert = Temperatur Dampf Austritt
Plattenwärmeübertrager
Nur für CFLE.
5
P6 Wert = Umgebungstemperatur
6
P7 Wert = Werksseitig nicht belegt
7
PEr Wert = Fühlerausfall
8
Aou Wert = Analoger Ausgang
Tabelle 9: Anzeigewert lokales Display
2.9.2 Einzelne-Steuerbefehle
Anzeige des gewünschten Sollwerts; im Programmier-Modus Auswahl eines
Parameters oder Bestätigung einer Betätigung.
(Reset) Drücken für 5 Sekunden zum Rücksetzen von Verriegelungen wenn der
System Status die Freigabe erlaubt.
(Aufwärts) Anzeige des Schnellzugriff-Menüs; im Programmier-Modus Durch-
suchen der Parameter oder Erhöhung/Vergrößerung des dargestellten Werts.
(Abwärts) im Programmier-Modus Durchsuchen der Parameter oder
Absenkung/Verkleinerung des dargestellten Werts.
(Service) Betreten des Service- und Alarm Menüs.
Drücken für 3 Sekunden startet manuelle Abtauung oder beendet eine aktive
Abtauphase.
Tabelle 10: Einzel-Steuerbefehle
