FISCHER [CF] EASY - Regelungs- und Sicherheitsfunktionen IM Verflüssigungssatz

10 C6.1.6/0513-0515/G
HINWEIS: Die Standard-Konfiguration des XCM25D auf den Geräten der [ CF ] EASY-
Baureihe deckt alle für den Verflüssigungssatz relevanten Funktionen ab. Für die Nutzung
zusätzlicher Funktionen wenden Sie sich bitte an Ihren lokalen technischen
Ansprechpartner (Anwendungstechnik).

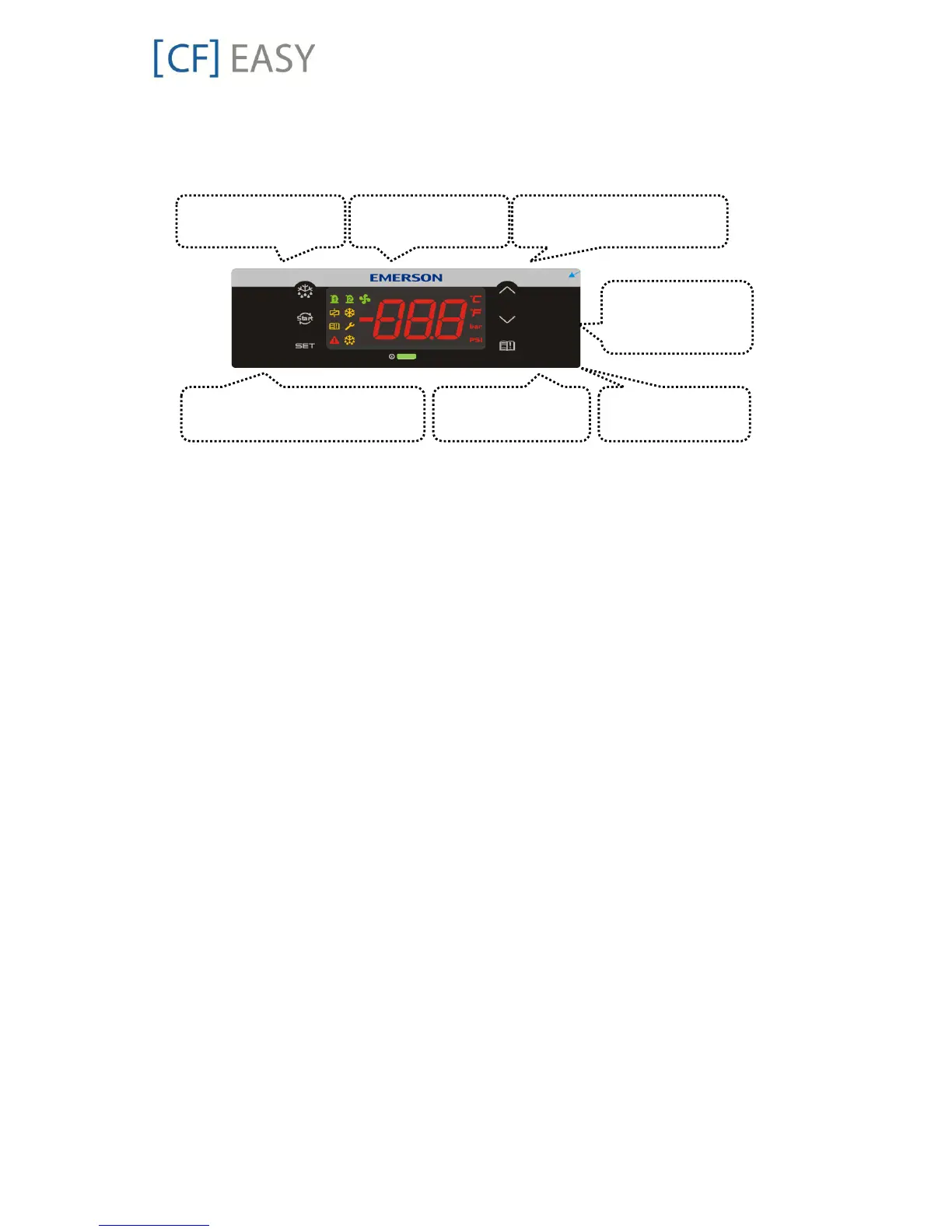

Abbildung 7: Funktionen des XCM25D in [ CF ] EASY-Verflüssigungssätzen
2.8.3 Regelungs- und Sicherheitsfunktionen im Verflüssigungssatz
Sollwert-Regelung des Saugdrucks: Jeder CF*E Verflüssigungssatz ist mit einem
Drucktransmitter auf der Saug
seite ausgestattet. Der XCM25D regelt den Saugdruck auf Basis
des Drucktransmitter-Eingangssignals. Der Sollwert sowie das Proportionalband müssen
während der Inbetriebnahme am Regler eingestellt werden. Das Eingangssignal des
saugseitigen Drucktransmitters wird außerdem für zusätzliche Funktionen wie Pump Down und
Anwendungsbreichsüberwachung genutzt.
Sollwert-Regelung des Verflüssigungsdrucks: Jeder CF*E Verflüssigungssatz ist mit einem
Drucktransmitter
auf der Hochdruckseite ausgestattet. Der XCM25D regelt den
Verflüssigungsdruck auf Basis des Drucktransmitter-Eingangssignals. Der Sollwert sowie das
Proportionalband müssen während der Inbetriebnahme am Regler eingestellt werden.
Automatische Flüssigkeitseinspritzung bei CFME: Der XCM25D regelt die Einspritzung von
flüssigem Kältemittel in die Saugleitung vor dem Verdichter zur Begrenzung der
Druckgastemperatur, wenn der Verflüssigungssatz mit großen Druckverhältnissen betr
ieben
wird. Die Temperatur wird über einen Sensor auf der Heißgasleitung (vorinstalliert auf allen
[ CF ] EASY-Modellen) an den Regler übertragen. Der XCM25D nutzt das Signal des Sensors,
um ein linear schrittmotorgetriebenes Ventil für die Einspritzung zu betätigen. Dadurch wird der
dauerhafte Betrieb des Verdichters innerhalb sicherer Betriebsparameter gewährleistet.
Automatische Überhitzungsregelung der optimierten Dampfeinspritzung (EVI) an CFLE:
Der XCM25D regelt die
Überhitzung eines elektronischen Expansionsventils in einem
zusätzlichen Plattenwärmeübertrager für die Dampfeinspritzung. Hierdurch werden große
Unterkühlungen des flüssigen Kältemittels generiert, welches vom Flüssigkeitssammler zum
Verdampfer strömt. Im Falle zu hoher Druckgastemperaturen wird die Überhitzungsregelung
automatisch ignoriert und von der reinen Dampf- auf Dampf/Flüssigkeitseinspritzung
umgeschaltet, um wiederum den dauerhaften B
etrieb des Verdichters bei sicheren
Betriebsbedingungen zu gewährleisten.
Drehfeldüberwachung (CFME/CFLE): Der XCM25D überwacht das Drehfeld des Verdichters.
Bei Verwendung von Copeland Compliant-Scroll-Technologie funktioniert der
Verdichtungsprozess nur bei korrekt anliegendem (rechtem) Drehfeld. Der Regler gibt den
Betrieb des Verdichters automatisch frei, sobald die Rotation in die richtige Richtung erfolgt.
Schutz gegen Überstrom (CFME/CFLE/CFDE): Die Verdichter
sind gegen Betrieb mit zu
hohem Betriebsstrom abgesichert.
Festeingestellter Hochdruck-Wächter: Es handelt sich um eine festeingestellte
Sicherheitsschalteinrichtung zum Schutz gegen zu hohe Drücke. Dieser Druckwächter
verhindert, dass der Verdichter oberhalb der maximal zulässigen Drücke (P
s
) betrieben wird. Der
Lüfter-
Drehzahlregelung
Digital Scroll
Regelung (CFDE)
Überhitzungs-
Regelung EVI
(CFLE)
Regelung Flüssigkeits-
Einspritzung (CFME)
Alarm
Management
Elektrischer
Schutz
Druckgas-Temperatur
Überwachung
