Printed in U.S.A.
Page 10
MODEL 2750 DOWNFLOW

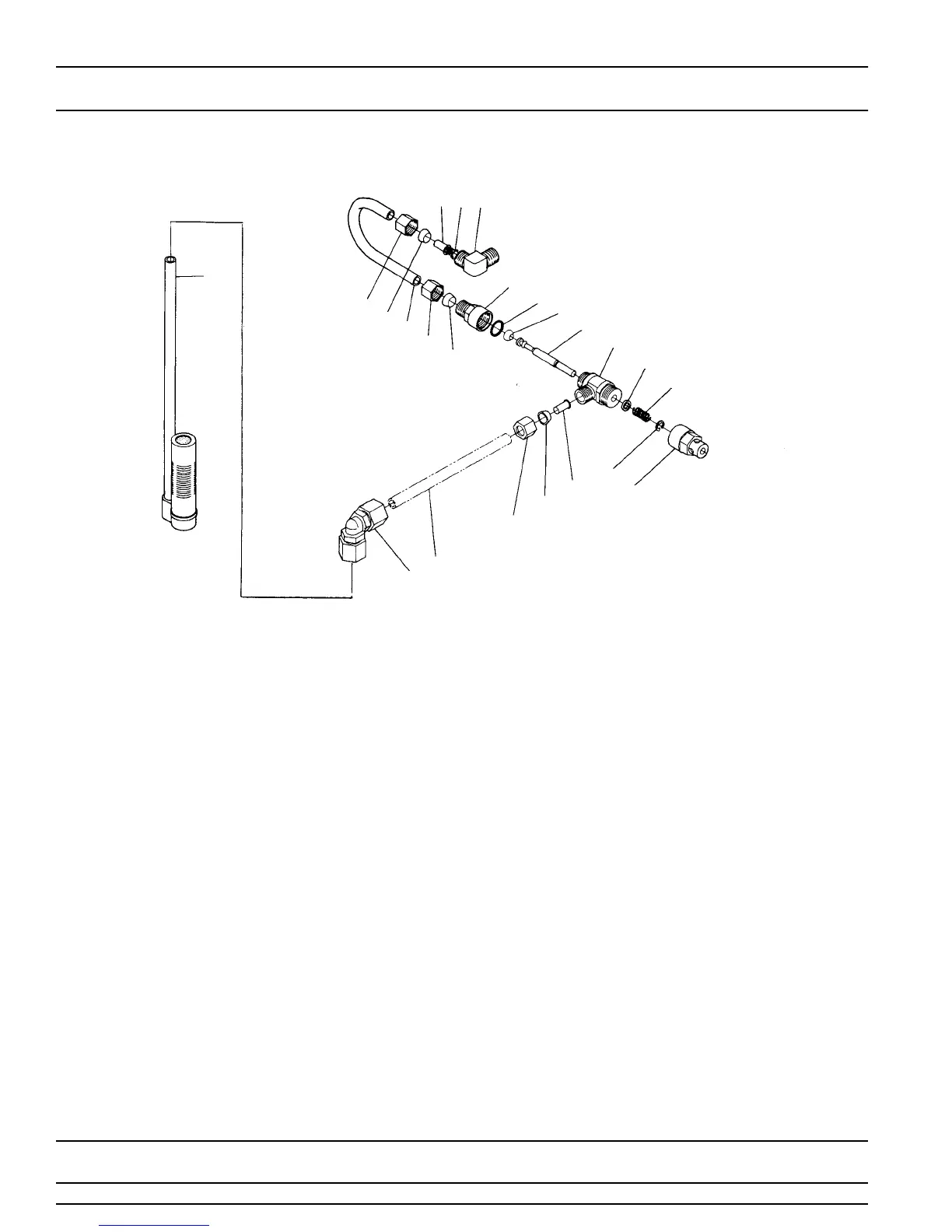

1600 Series Brine System Assembly
PARTS LIST
Item No. Quantity Part No. Description
1 . . . . . . . . . . . 1. . . . . . . . . . . . 10328. . . . . . . . . . . . . . . . 90° Elbow - 1/4″ Pipe Thd. to 3/8″ Tube
2 . . . . . . . . . . . 1. . . . . . . . . . . . 12767. . . . . . . . . . . . . . . . Brine Line Screen
3 . . . . . . . . . . . 2. . . . . . . . . . . . 10332. . . . . . . . . . . . . . . . Insert Sleeve (3/8″ Tube)
4 . . . . . . . . . . . 3. . . . . . . . . . . . 10329. . . . . . . . . . . . . . . . Fitting Nut (3/8″ Tube)
5 . . . . . . . . . . . 3. . . . . . . . . . . . 10330. . . . . . . . . . . . . . . . Derlin Sleeve (3/8″ Tube)
6 . . . . . . . . . . . 1. . . . . . . . . . . . 15221. . . . . . . . . . . . . . . . Brine Valve Tube
7 . . . . . . . . . . . 1. . . . . . . . . . . . 60002. . . . . . . . . . . . . . . . #500 Air Check Assembly
60003. . . . . . . . . . . . . . . . #500 Air Check Assembly, Hot Water
8 . . . . . . . . . . . 1. . . . . . . . . . . . 12794. . . . . . . . . . . . . . . . 90˚ Elbow - 3/8″ Tube to 3/8″ Tube
9 . . . . . . . . . . . 1. . . . . . . . . . . . Not Supplied . . . . . . . . . . Brine Line Tube (3/8″ Flexible Tube)
10. . . . . . . . . . . 1. . . . . . . . . . . . 10250. . . . . . . . . . . . . . . . Retaining Ring
11. . . . . . . . . . . 1. . . . . . . . . . . . 11749. . . . . . . . . . . . . . . . Stem Guide
12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Not Assigned
13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Not Assigned
14. . . . . . . . . . . 1. . . . . . . . . . . . 10249. . . . . . . . . . . . . . . . Brine Valve Spring
15. . . . . . . . . . . 1. . . . . . . . . . . . 12550. . . . . . . . . . . . . . . . Quad Ring
16. . . . . . . . . . . 1. . . . . . . . . . . . 12748. . . . . . . . . . . . . . . . Brine Valve Body
17. . . . . . . . . . . 1. . . . . . . . . . . . 12552. . . . . . . . . . . . . . . . Brine Valve Stem
18. . . . . . . . . . . 1. . . . . . . . . . . . 12626. . . . . . . . . . . . . . . . Brine Valve Seat
19. . . . . . . . . . . 1. . . . . . . . . . . . 11982. . . . . . . . . . . . . . . . O-Ring
20. . . . . . . . . . . 1. . . . . . . . . . . . 60020-25 . . . . . . . . . . . . . BLFC .25 GPM
60020-50 . . . . . . . . . . . . . BLFC .50 GPM
60020-100 . . . . . . . . . . . . BLFC 1.0 GPM
321
20
19
18
17
16
15
14
11
10
3
5
4
9
8
4
5
6
4
5
7
To Next Page
