Water System
Pump Priming
Tee with Plug
or Gauge
Not
to
Scale
10'
Min.
5–10'
Suction Pipe
From Well
Foot
Valve
Priming
Tee and
Plug
Sanitary
Well Seal
Check
Valve
Installation 13
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le (800)365-6832
Remplacement d’une ancienne pompe
Tension dangereuse. Couper l’arrivée de courant à la pompe avant
d’intervenir sur la pompe ou sur le moteur.
1 ° Vider toute l’eau de l’ancienne pompe; déposer l’ancienne pompe. Vérifier
l’ancienne tuyauterie à la recherche de dépôts de tartre, de chaux, de rouille, etc.;
la remplacer selon le besoin.
2 ° Brancher la pompe sur le système. S’assurer que tous les raccords du tuyau
d’aspiration sont bien étanches, aussi bien à l’air qu’à l’eau. Si le tuyau d’aspiration
aspire de l’air, la pompe ne pompera pas l’eau du puits.
3 ° Régler la hauteur de montage de la pompe de façon que les raccords de plomberie
n’exercent aucune contrainte sur le corps de la pompe. Supporter les tuyaux
de façon que le corps de la pompe ne supporte pas le poids de la tuyauterie ni
desraccords.
Le branchement de cette pompe à éjecteur neuve pour puits profonds sur la tuyauterie
du puits est maintenant terminé. Passer à la le branchement de la tuyauterie de
refoulement et sur un réservoir.
Installation de la pointe filtrante (Figure 1)
1 ° Enfoncer la pointe dans le sol, en utilisant des «raccords d’enfoncement» et des
«chapeaux de battage». Les «raccords d’enfoncement» sont filetés sur toute leur
longueur, ce qui permet aux extrémités des tuyaux de venir en butée l’une contre
l’autre de façon que la force d’enfoncement du maillet soit absorbée par le tuyau et
non pas par les filets. Les raccords ordinaires que l’on trouve dans les quincailleries
ne sont pas filetés sur toute leur longueur et ils risquent de s’écraser sous l’impact
des coups. Les «raccords d’enfoncement» sont également plus lisses que les
raccords de plomberie standard, ce qui leur permet de pénétrer plus facilement
dans le sol.
2 ° Monter la pompe aussi près que possible du puits.
3 ° Utiliser le moins possible de raccords (en particulier des coudes) lorsque l’on
branche la tuyauterie de la pointe filtrante sur l’orifice d’aspiration de la pompe.
Le diamètre du tuyau d’aspiration doit être au moins aussi grand que le diamètre
de l’orifice d’aspiration de la pompe (y compris le clapet anti-retour si la pompe
n’en comporte pas un). Supporter le tuyau de façon qu’il ne soit pas cintré afin
qu’il n’exerce pas de contraintes sur le corps de la pompe; de plus, il doit être
légèrement incliné vers le haut, du puits jusqu’à la pompe (les points hauts risquent
de causer des poches et des bouchons d’air dans la pompe). Rendre étanches les
raccords du tuyau d’aspiration avec du ruban téflon ou une pâte pour raccords
filetés à base de téflon. Les raccords doivent être étanches à l’air et à l’eau. Si le
tuyau d’aspiration aspire de l’air, la pompe ne pompera pas l’eau du puits. Si une
pointe filtrante ne fournit pas suffisamment d’eau, considérer brancher deux ou trois
pointes filtrantes sur un même tuyau d’aspiration.
Le branchement de cette pompe à éjecteur neuve pour puits profonds sur la tuyauterie
du puits est maintenant terminé. Passer à la branchement pour la tuyauterie de
refoulement et sur un réservoir.
Installation sur un puits à tubage de 2 pouces de
diamètre ou plus grand
(Figure 2)
1 ° Monter la pompe aussi près que possible du puits.
2 ° Brancher le clapet de pied, la crépine et le tuyau du puits. S’assurer que le clapet
de pied fonctionne librement.
3 ° Abaisser le tuyau dans le puits jusqu’à ce que la crépine soit à cinq pieds du fond
du puits. Pour que la pompe n’aspire pas d’air, la crépine doit être au moins à 10
pieds sous le niveau de l’eau du puits pendant que la pompe fonctionne. Poser un
joint sanitaire de puits.

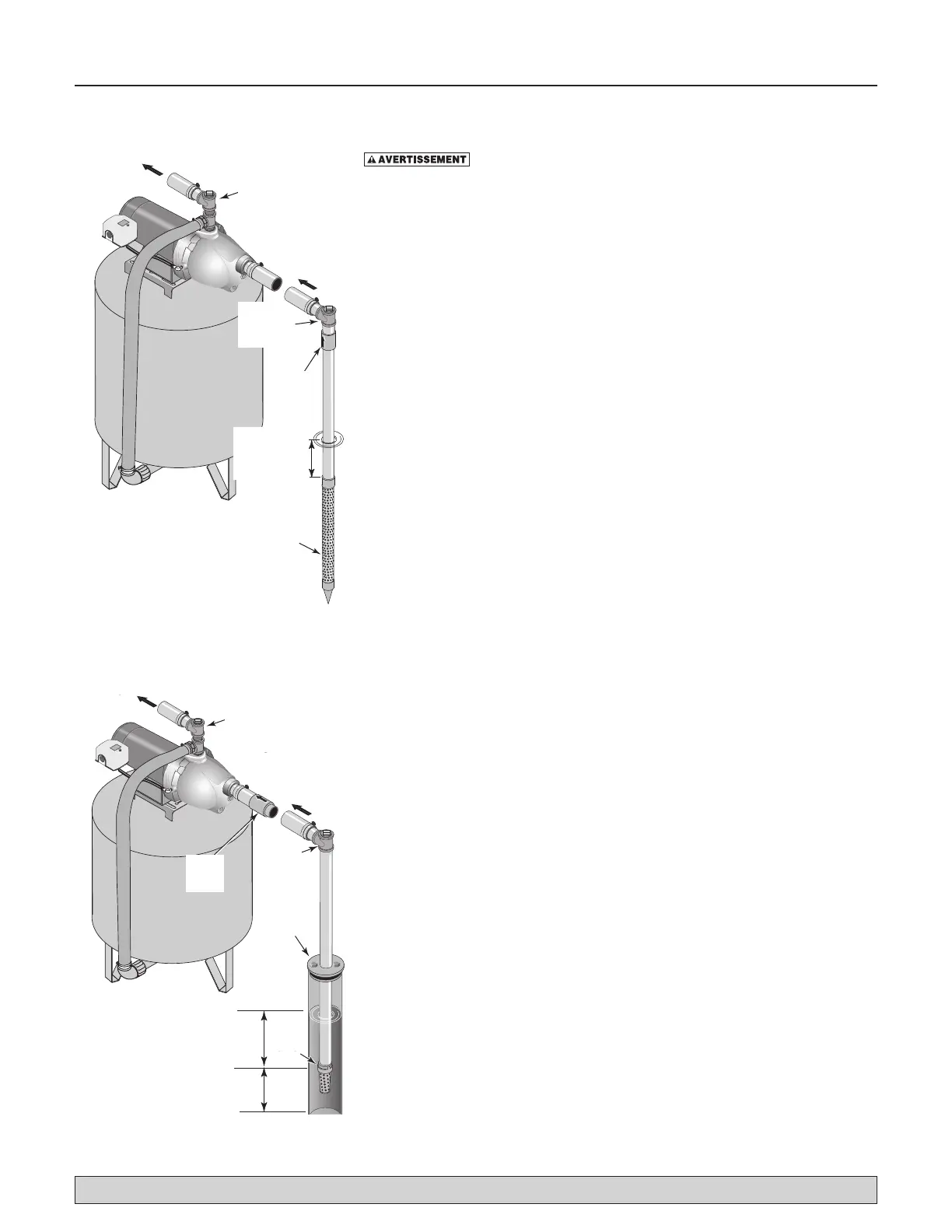

Figure 1 - Installation avec une
pointefiltrante
Figure 2 - Installation dans un puits
àtubage
Joint sanitaire
du puits
Clapet
de pied
Au moins
10 pi
5 à 10 pi
To Household
Water System
Pump Priming
Tee with Plug
or Gauge
Not
to
Scale
Drive
Coupling
Drive
Point
Priming
Tee and
Plug
Drive point
below water
level
Check
Valve
Raccord
d’enfoncement de
la pointe filtrante
Pas à
l’échelle
Vers le système
d’eau de la maison
Clapet
anti-
retour
Tuyau d’aspiration
venant du puits
Pas à
l’échelle
Manomètre et orifice
d’amorçage
Vers le système d’eau
de la maison
Té
d’amorçage
et bouchon
Clapet
anti-retour
Pointe
filtrante
Manomètre et orifice
d’amorçage
Tuyau
d’aspiration
venant du
puits
