Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le (800)365-6832
Branchement sur un réservoir préchargé (Figure 4)
1 ° Poser deux tés dans l’orifice de refoulement de la pompe. Le diamètre du tuyau
doit être au moins aussi grand que le diamètre de l’orifice derefoulement.
2 ° Poser un tuyau rigide ou un tuyau souple renforcé entre une des branches du
premier té et l’orifice du réservoir préchargé.
3 ° Brancher l’autre extrémité du té de refoulement sur le système de la plomberie.
Boucher le té avec un bouchon fileté ou un manomètre.
4 ° Vérifier la précharge d’air dans le réservoir avec un manomètre pour pneu.
La précharge doit être de 2 lb/po
2
inférieure au réglage de la pression
d’enclenchement du manocontacteur de la pompe. La précharge se mesure
lorsqu’il n’y a pas de pression d’eau dans le réservoir. Cette pompe neuve est
équipée d’un manocontacteur 30/50 lb/po2; la pression de précharge du réservoir
devra donc être réglée à 28 lb/po
2
.
Félicitations! Le branchement de la pompe à éjecteur sur le réservoir est
maintenantterminé.
Passer à la page 16 pour les branchements électriques.
Branchement sur un réservoir standard (Figure 5)
1 ° Poser un té dans l’orifice de refoulement de la pompe.
2 ° Poser un tuyau entre l’orifice de refoulement de la pompe et l’orifice d’admission
du réservoir. Le diamètre du tuyau doit être au moins aussi grand que le diamètre
de l’orifice de refoulement de la pompe.
3 ° Poser un té dans le tuyau d’aspiration près de la pompe. Poser une bague de
réduction jusqu’à 1/8 po NPT dans le té. Poser un tube entre le té et l’orifice du
contrôleur d’air monté sur le réservoir. Sceller tous les joints avec du ruban téflon.
Se reporter aux instructions fournies avec le réservoir et le contrôleur d’air pour
plus de détails.
Félicitations! Le branchement de la pompe à éjecteur sur le réservoir est
maintenantterminé.
Passer à la page 16 pour les branchements électriques.
To Household
Water System
Pressure
Switch
From
Well
Air Volume
Control
Air Volume
Control Tube
Pump Priming
Tee and Plug
or Gauge

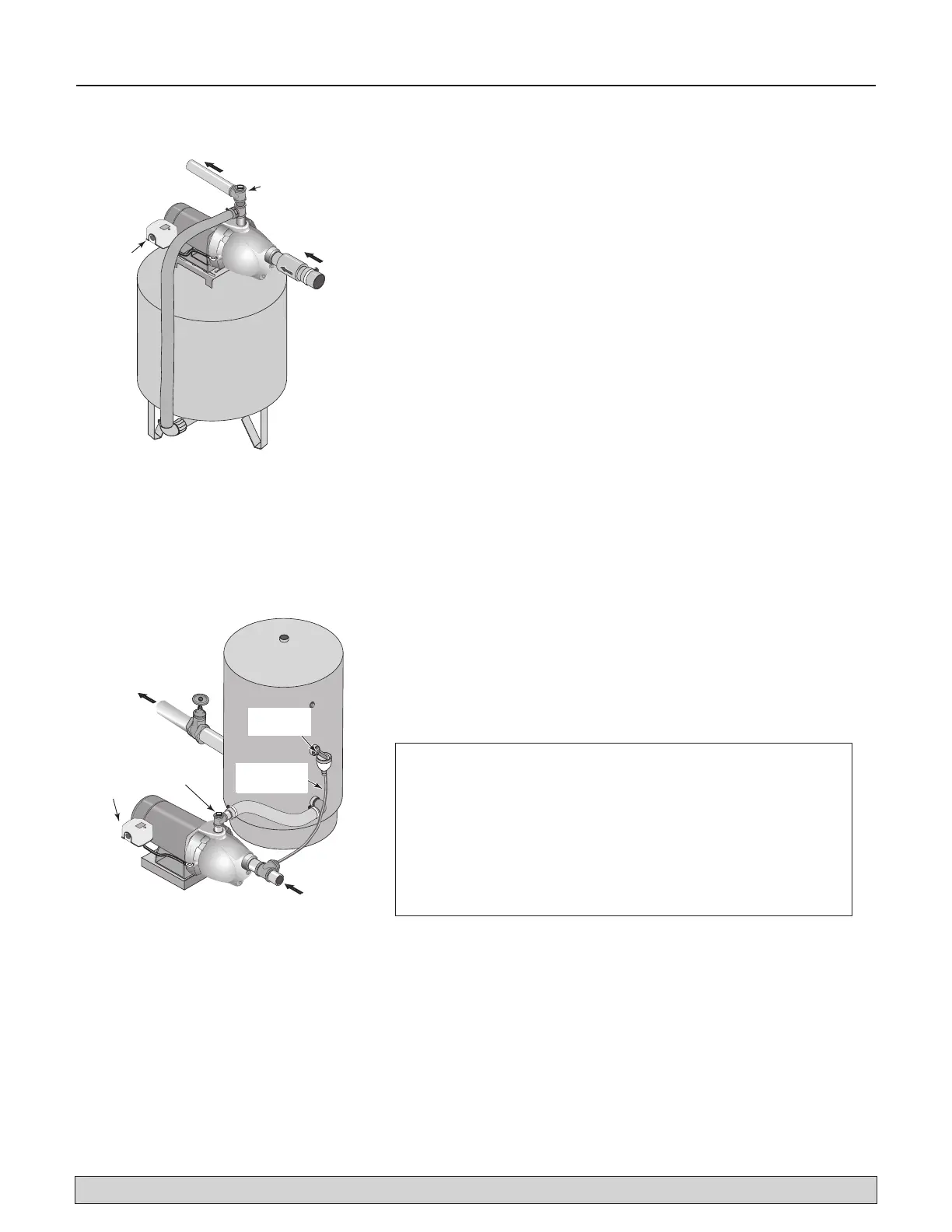

Figure 4 - Branchements sur un
réservoirpréchargé
Figure 5 - Branchements sur un
réservoirstandard
From
Well
To Household
Water System
Pump Priming
Tee with Plug
or Gauge
Pressure
Switch
1864 0205 NEW SWJ
Vers le système
d’eau de la maison
Té d’amorçage de la
pompe avec bouchon
ou manomètre
Manocontacteur
En provenance
du puits
Contrôleur
d’air
Tube du
contrôleur d’air
En provenance
du puits
Manocontacteur
Té d’amorçage de la pompe
avec bouchon ou manomètre
Vers le système
d’eau de la maison
Étanchéité des raccords des tuyaux
N’utiliser que du ruban d’étanchéité en PTFE pour filetage ou de la pâte
d’étanchéité pour raccords filetés à base de Téflon™ pour procéder à tous
les raccords filetés sur la pompe. Ne pas utiliser de pâte pour raccords
filetés sur les pompes en plastique : cette pâte peut réagir avec les
éléments en plastiques de la pompe. S’assurer que tous les raccords du
tuyau d’aspiration sont bien étanches, aussi bien à l’air qu’à l’eau. Si le
tuyau d’aspiration aspire de l’air, la pompe ne pompera pas l’eau du puits.
Branchement de la tuyauterie de refoulement
et sur un réservoir sous pression 15
