3.0 USTAWIENIA I FUNKCJE
3.1

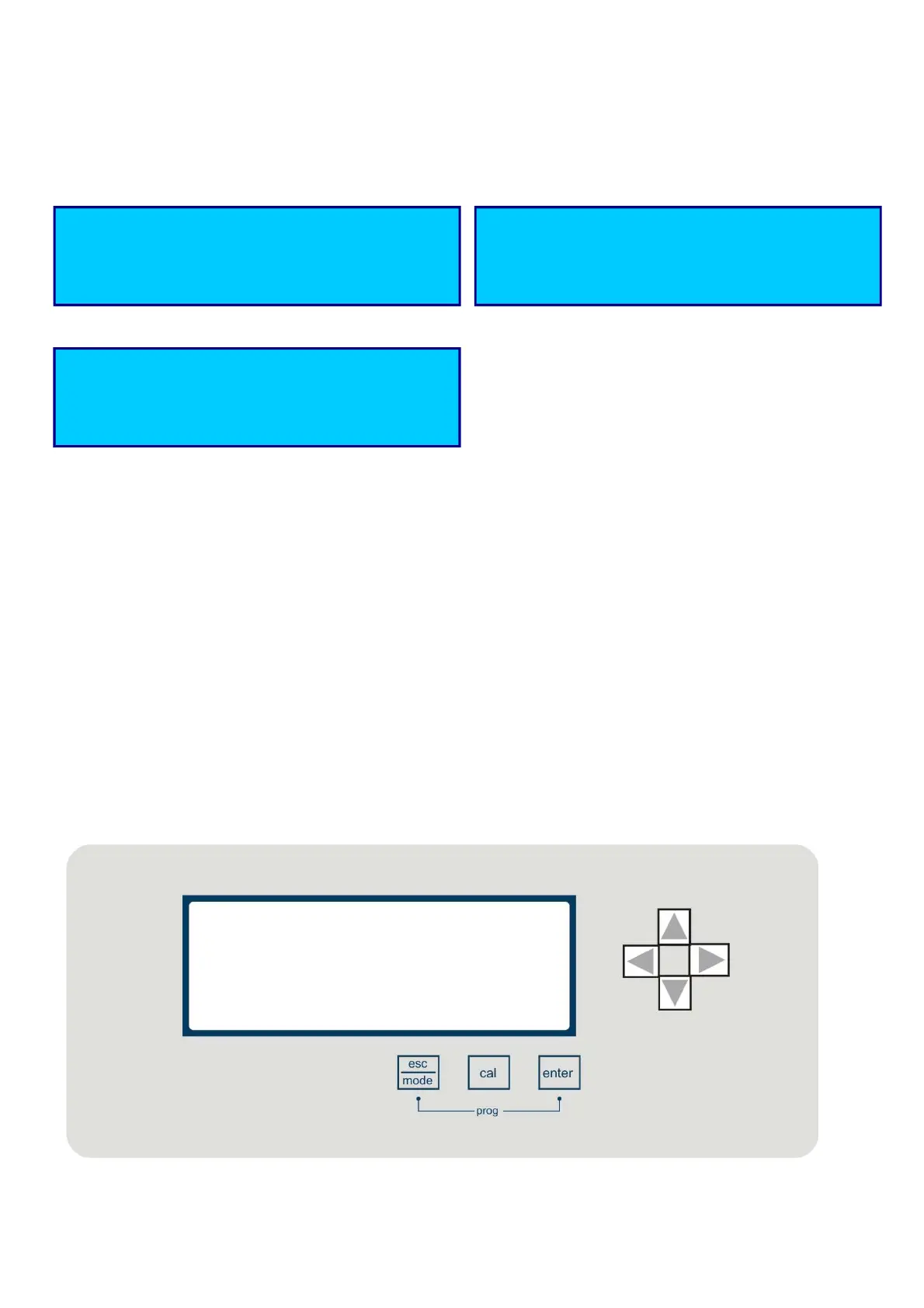

WYŚWIETLACZ INSTRUMENTU
3.1.1 WERSJA STANDARDOWA (EKRAN 4X20 WIERSZY)
A B
12:30 FLOW ON
pH 7.20 pH Tm 25.0°C
CL 1.50 ppm
∝
ORP
750 mV A
P ON pH 7.40 pH
P ON CL 0.80 ppm
P OFF ORP 700 mV
Tm 25.0°C A
C
Przycisk prawy/lewy można stosować do wybrania trybów wyświetlania A i B.
Uwaga: niedostępne pomiary chemiczne nie będą wyświetlane.
Tryb A
Linia 1
= czas
Stan przekaźnika RT (okres przekazu) jest aktywny; status przepływu wody systemowej
Linia 2 = wyświetlacz pomiaru pH; wyświetlacz pomiaru temperatury.
Linia 3 = wyświetlacz chloru; połączenie z siecią poprzez port szeregowy RS485
(
symbol
∝
)
Linia 4 = wyświetlacz ORP (redoks); wyświetlanie listy dostępnych alarmów.
Tryb B
Linia 1
= status pompy dozującej pH, wyświetlacz pomiarów pH
Linia 2
= status pompy dozującej chloru, wyświetlacz pomiarów chloru
Linia 3 = status pompy dozującej ORP (redoks), wyświetlacz pomiarów ORP (redoks)
Linia 4 = wyświetlacz pomiaru temperatury; wyświetlanie listy dostępnych alarmów.
Tryb C
Linia 1 = natychmiastowa wartość pomiaru przepływomierza
Linia 2 = stała wartość licznika
Linia 3 = zerowalna wartość licznika
Linia4 = Data ostatniego zerowania licznika, wyświetlacz listy dostępnych alarmów
Flow 150.0L/S
TP 123456789L
TR 12345L
To Next Page
