3.1.2 WERSJA EKRANU GRAFICZNEGO (EKRAN 240X128 PIKSELI)

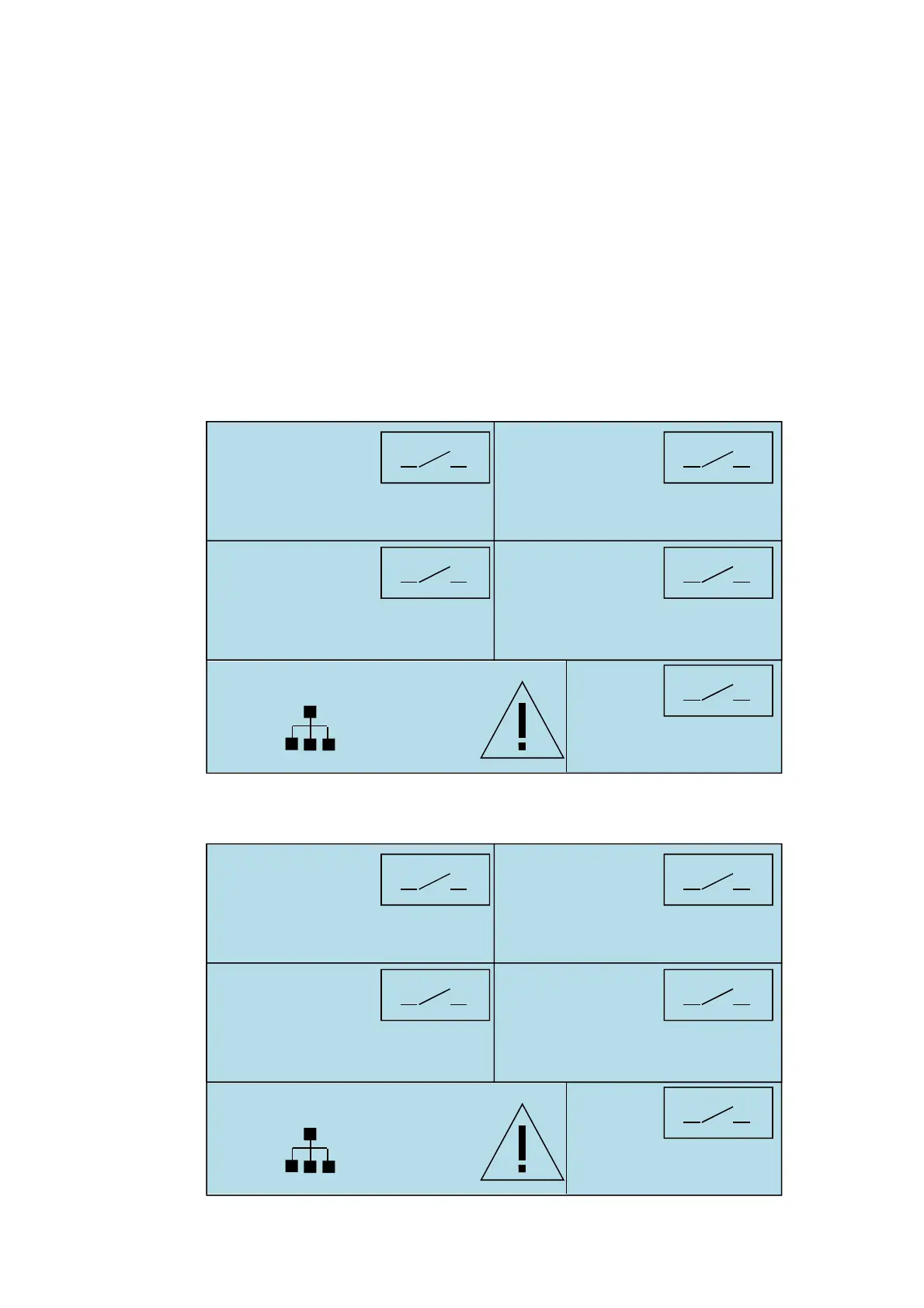

Wersja niniejszego ekranu graficznego została opisana przy pomocy poniższych tekstów oraz
ilustracji.
Ekran Główny:
Na niniejszym ekranie wyświetlany jest obecny stan wszystkich parametrów oraz różnego rodzaju
odczyty z nimi związane. Ponadto znajdują się na nim informacje dotyczące wartości zadanej
poszczególnych przekaźników oraz status i przedział czasowy przekaźnika czasowego R5.
Co więcej ekran wyświetla również informacje dotyczące parametrów takich jak Przepływ, Okres
Aktualny Czas, Aktywacja portu komunikacyjnego RS485, aktualny status ostrzeżeń, a także
aktualne dane dotyczące Czekaj i OFA. Ponadto po wciśnięciu i dłuższym przytrzymaniu
przycisku ENTER może pojawić się symbol ostrzegawczy w kształcie trójkąta, który informuje o
ewentualnych dodatkowych ostrzeżeniach!
WERSJA DO MĘTNOŚCI:
R5 Time:
Enable
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 24°C
25.3 °C MTC
Flow ON >>HOLD<<
>>OFA<<
R5 Time:
Enable
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 5.00NTU
10.00 NTU
Flow ON >>HOLD<<
>>OFA<<
