3.0 AYARLAR VE ÇALIŞTIRMA
3.1 CİHAZIN GÖRÜNTÜLENMESİ

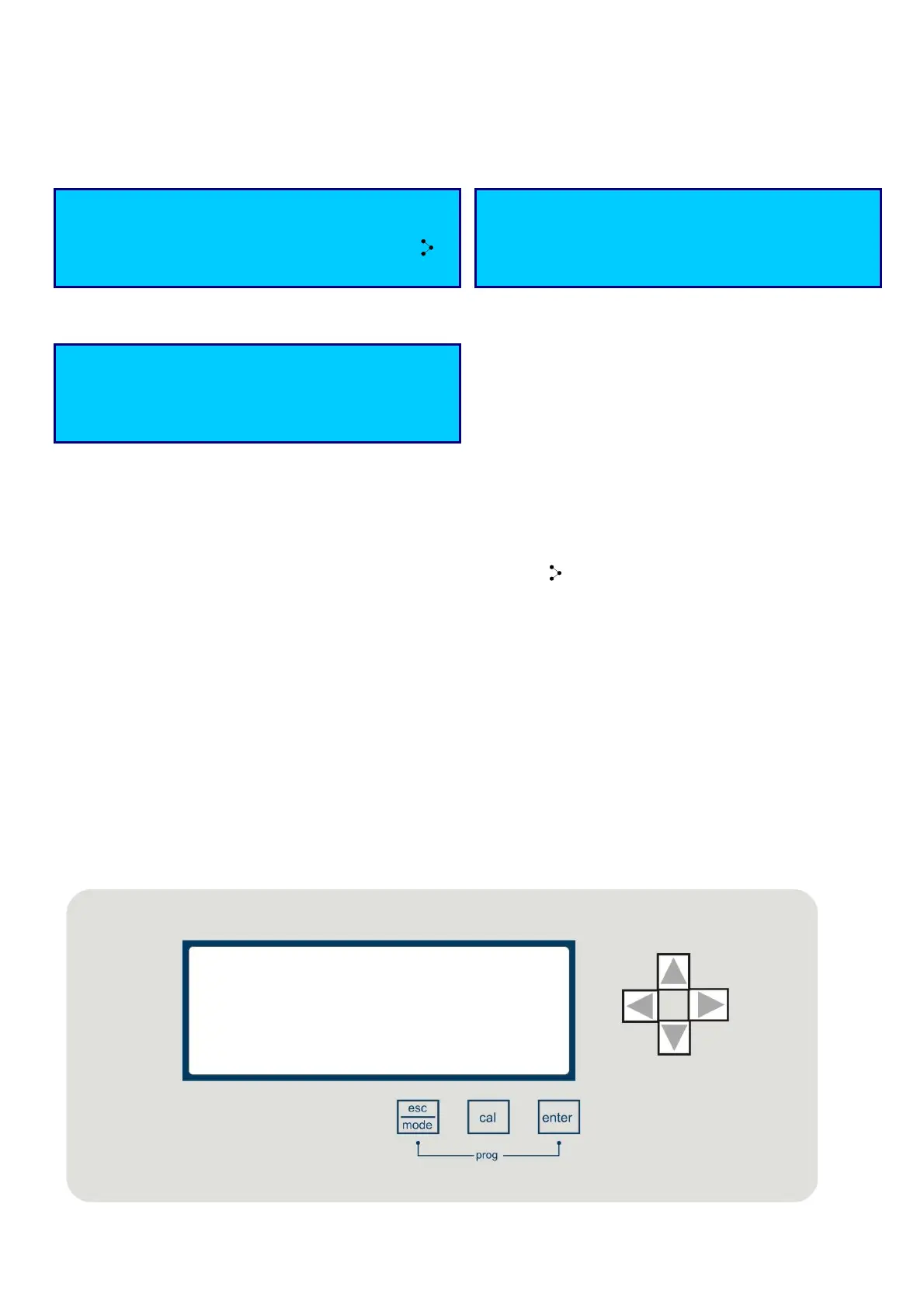

3.1.1 STANDART VERSİYON (EKRAN 4X20 SATIR)
A B
C
Sağ/sol tuşlarını kullanarak A veya B görüntülemesini seçebilirsiniz
Not: Mevcut olmayan kimyasal ölçümler görüntülenmeyecektir.
A Modu
Satır 1 = Günün saati o röle durum RT (röle süre) etkindir; sistemdeki su akışı durumu
Satır 2 = pH ölçümü görüntülenir; Isı ölçümü görüntülenir.
Satır 3 = Klor görüntülenir; RS485 dizisel portla ağ bağlantısı (sembol )
Satır 4 = ORP (Redoks) görüntülenir; Hold sinyali veya yanıp sönen OFA alarmı görüntülenir, Alarm listesi
görüntülenir.
B Modu
Satır 1 = pH dozaj pompasının durumu, pH ölçümü görüntülenir, Hold sinyali veya yanıp sönen OFA alarmı
görüntülenir
Satır 2 = Klor dozaj pompasının durumu, Klor ölçümü görüntülenir
Satır 3 = ORP (Redoks) dozaj pompasının durumu, ORP (Redoks) ölçümü görüntülenir
Satır 4 = Isı rölesinin durumu, Isı ölçümü görüntülenir, Alarm listesi görüntülenir.
C Modu
Satır 1 = Debimetrenin anlık ölçüm değeri
Satır 2 = Kalıcı Totalizör Değeri
Satır 3 = Sıfırlanabilir Totalizör Değeri
Satır 4 = Sıfırlanabilir Totalizörün son Sıfırlama Tarihi; Mevcut Alarmlar listesi ekranı.
12:30
FLOW ON
pH 7.20 pH Tm 25.0°C
CL 1.50 ppm
ORP 750 mV Hold A
P ON pH 7.40 pH
Hold
P ON CL 0.80 ppm
P OFF ORP 700 mV
R ON T 25.0°C A
Flow 150.0L/S
TP 123456789L
TR 12345L
02/03/2015
A
