3.1.2 GRAFİK EKRAN VERSİYONU (EKRAN 240X128 PİKSEL)

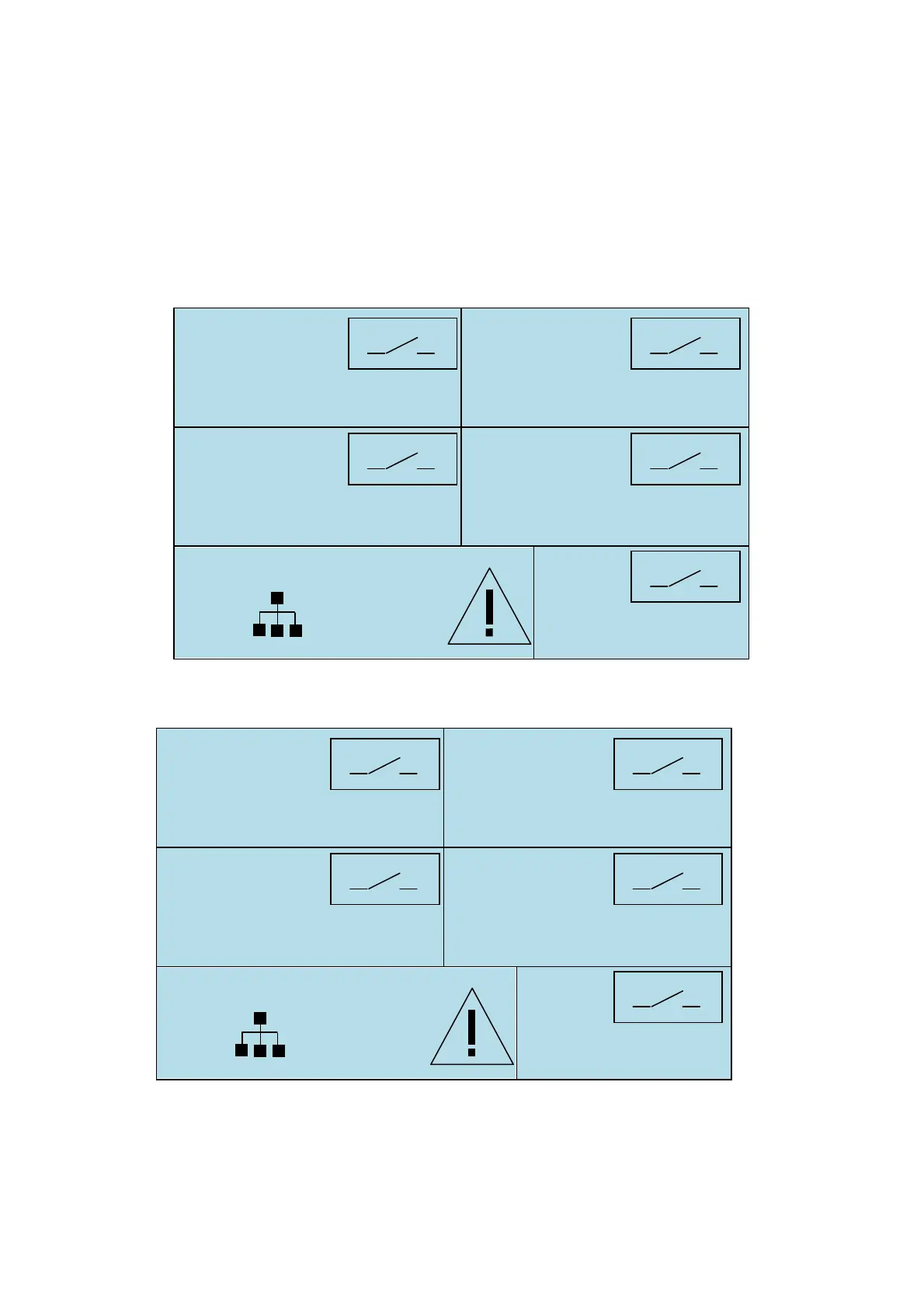

Grafik ekran versiyonu, aşağıdaki grafik ekranlar ve metinlerle karakterize edilmiştir.
Ana ekran:
Bu ekranda, ölçülerin geçerli durumu ve ilgili ölçülerle ilişkilendirilen çeşitli çıktılar özetlenmiştir. Ayrıca rölelerin
ayar noktası ve süreli röle R5'in durumu ve zaman aralığı gösterilmiştir.
Bununla birlikte Akış, Geçerli Süre, RS485 iletişim kapısı aktivasyonu, uyarıların muhtemel mevcudiyeti, Bekle ve
OFA ile ilgili mevcut bilgiler bulunmaktadır. Ayrıca ünlem işaretli üçgenin muhtemel görüntüsü, ENTER tuşunun
basılı tutulmasıyla görülebilen ek uyarıları belirtmektedir!
BULANIKLIK VERSİYONU:
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90
pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50
ppm
SP3: +700mV
+600
mV
SP4: 24°C
25.3
°C
MTC
Flow ON >>HOLD<<
>>OFA<<
15:33
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90
pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50
ppm
SP3: +700mV
+600
mV
SP4: 5.00NTU
10.00
NTU
Flow ON >>HOLD<<
>>OFA<<
15:33 25.5°C
