0000137242 Ред. 7.1 8
3.0 НАСТРОЙКИ И ФУНКЦИОНИРОВАНИЕ

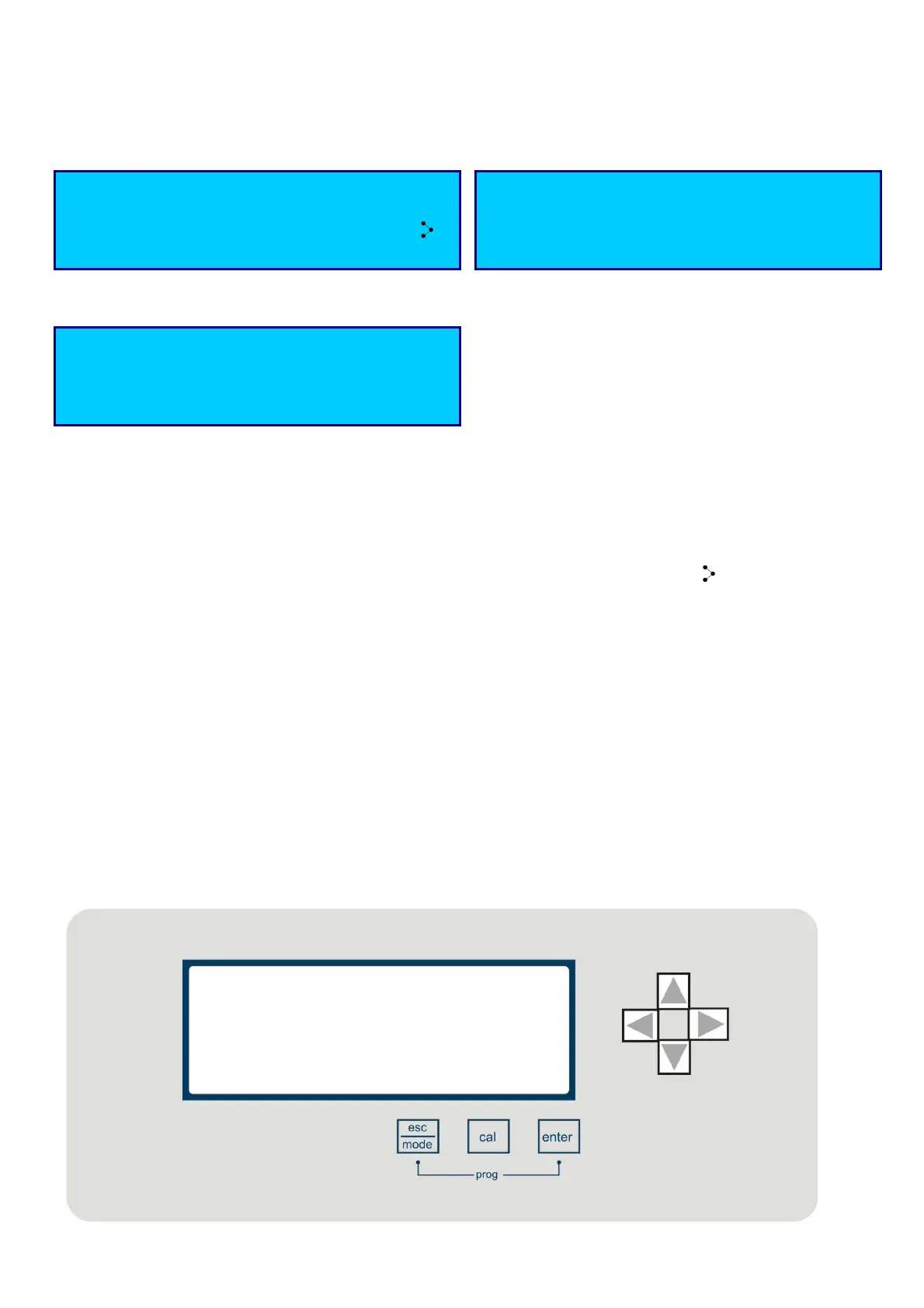

3.1 ВИЗУАЛЬНОЕ ОТОБРАЖЕНИЕ ПРИБОРА
3.1.1 СТАНДАРТНАЯ ВЕРСИЯ (ДИСПЛЕЙ 4X20 ЛИНИЙ)
A B
C
С помощью кнопок влево/вправо можно выбрать визуализацию А или В.
Примечание: Химические измерения не доступны и не отображаются.
Способ A
Строка 1 = Время дня o статус реле RT (время срабатывания реле) активный.
; состояние потока воды установки
Строка 2 = Отображение измерения pH; Отображение измерения температуры.
Строка 3 = Отображение хлора; подключение сети с серийным портом RS485 (символ )
Строка 4 = Отображение ORP (Redox); Отображение сигнала Hold или аварийного сообщения OFA
мигающего, Отображение доступного списка аварийных сигналов.
Способ В
Строка 1 = Состояние дозирующего насоса pH, Отображение измерения pH, Отображение сигнала Hold
или аварийного сообщения OFA мигающего
Строка 2 = Состояние дозирующего насоса Хлор, отображение измерения хлора
Строка 3 = Состояние дозирующего насоса ORP (Redox), отображение измерения ORP (Redox)
Строка 4 = Состояние реле температуры, отображение измерения температуры, Отображение доступного
списка аварийных сигналов.
Способ C
Строка 1 = Немедленно измеряемое значение расходомера
Строка 2 = Значение постоянного счетчика
Строка 3 = Значение обнуляемого счетчика
Строка 4 = Дата последнего сброса обнуляемого счетчика; отображение списка имеющихся аварийных
ситуаций.
12:30 FLOW ON
pH 7.20 pH Tm 25.0°C
CL 1.50 ppm
ORP 750 mV Hold A
P ON pH 7.40 pH Hold
P ON CL 0.80 ppm
P OFF ORP 700 mV
R ON T 25.0°C A
Flow 150.0L/S
TP 123456789L
TR 12345L
02/03/2015
A
