0000137242 Ред. 7.1 9
3.1.2 ВЕРСИЯ ГРАФИЧЕСКОГО ДИСПЛЕЯ (ДИСПЛЕЙ 240X128 ПИКСЕЛЕЙ)
Версия графического дисплея характеризуется следующими графическими экранами и текстами.

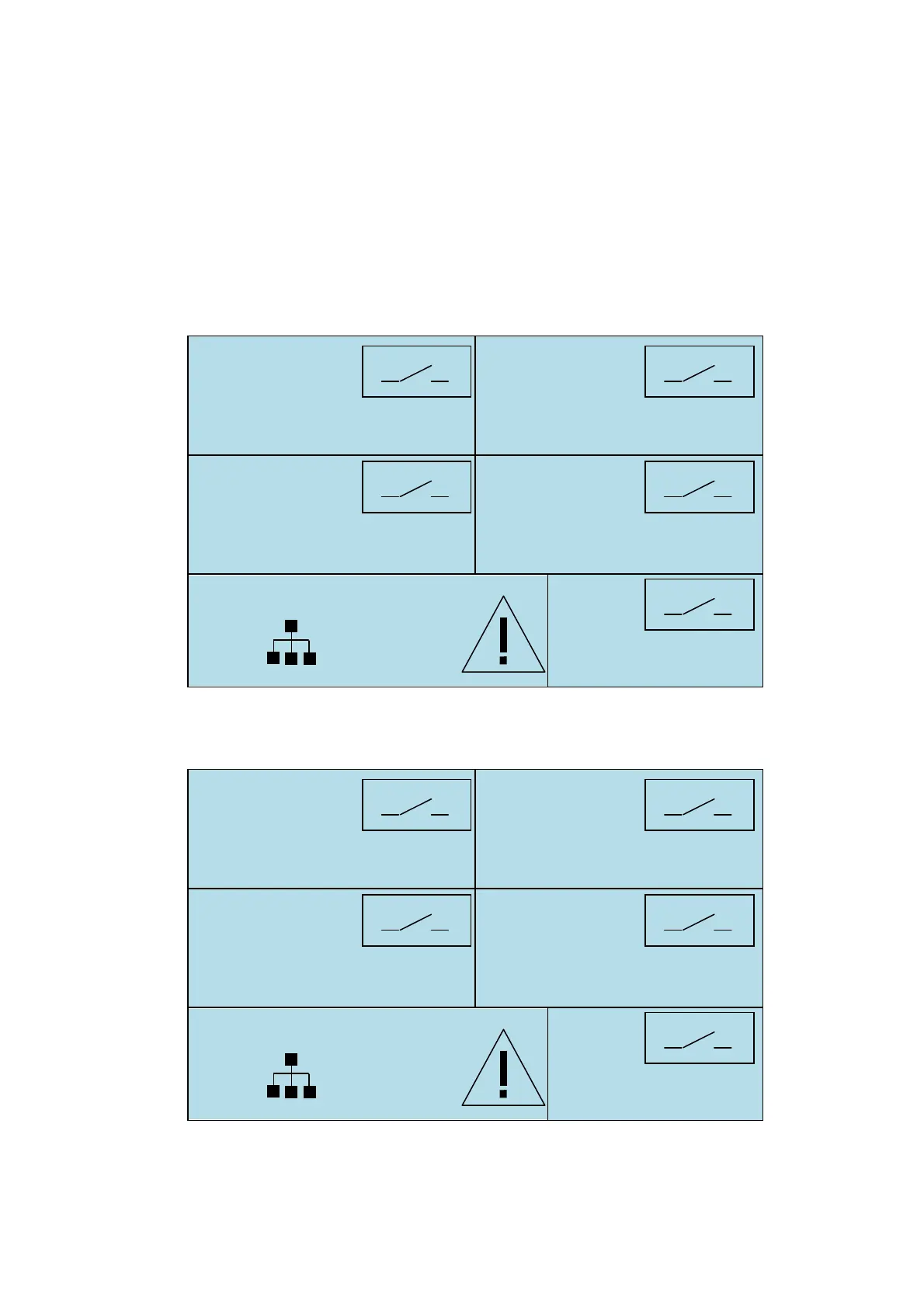

Основной экран:
На данном экране представлена текущая информация о текущем статусе измерений и различные выводы,
связанные с соответствующими измерениями. Здесь также отображается заданная точка реле, статус и
временной интервал реле времени R5!
Также представлены данные по потоку, текущему времени, активации коммуникационного порта RS485,
потенциальных сигналов тревоги, удержание и OFA. Более того, последующее появление треугольника с
восклицательным знаком указывает на дополнительные сигналы тревоги, которые можно просмотреть
путем нажатия и удержания кнопки ENTER (ВВОД)!
Для версии с мутность:
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90
pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50
ppm
SP3: +700mV
+600
mV
SP4: 24°C
25.3
°C
MTC
Flow ON >>HOLD<<
>>OFA<<
15:33
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90
pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50
ppm
SP3: +700mV
+600
mV
SP4: 5.00NTU
10.00
NTU
Flow ON >>HOLD<<
>>OFA<<
15:33 25.5°C
