Focusrite ISA 828 User Manual

Mode 2. Commutateur Meters Pre ADC enclenché
C’est le mode à employer quand les signaux d’entrée analogique sont dirigés vers d’autres équipements physiques
(comme des processeurs dynamiques) à l’aide des sorties analogiques/entrée de convertisseur A/N en face arrière
(fonctionnant comme des départs/retours de boucle d’effet) avant conversion en numérique. Evidemment, la carte de
sortie numérique optionnelle doit être installée si vous voulez utiliser ce mode. Les indicateurs de niveau 1 à 8 affichent
le niveau crête des canaux 1-8 reçus en entrée du convertisseur A/N (ADC). 0 dBFS (niveau atteint quand la DEL rouge
est allumée) indique qu’un niveau de signal de +22 dBu est présent en entrée du convertisseur A/N. -18 dBFS (sauf
recalibrage en face arrière, voir description ci-dessous) correspond donc à un niveau de signal de +4 dBu en entrée du
convertisseur A/N.
Calibrage des indicateurs de niveau
Une molette d’ajustement (TRIM) située en face arrière permet de calibrer les indicateurs de niveau pour un autre niveau
crête. Voir la section Trim en page 9 pour des détails.
Entrées pour instruments (Instrument Inputs)
Les sources instrumentales ne peuvent être connectées qu’en face avant. Quatre connecteurs
asymétriques pour instrument se trouvent à l’extrême gauche de la face avant et sont numérotés de
1 à 4, en rapport avec les entrées analogiques 1-4. Ces connecteurs servent principalement à
recevoir des signaux asymétriques de bas niveau comme ceux de guitares et basses passives ou
d’instruments actifs comme des claviers et guitares électro-acoustiques. Les réglages d’impédance
haute ou basse disponibles pour l’entrée instrument permettent une meilleure adaptation aux
différentes impédances de sortie des divers instruments.
Toutes les prises jack 6,35 mm asymétriques sont câblées comme suit :
Pointe : Audio 0°
Manchon: Masse/Châssis
Fréquence d’échantillonnage et sélection d’horloge (clock select)
La dernière section permet de sélectionner la fréquence d’échantillonnage et la source d’horloge de la carte de sortie
numérique (si installée). Voir la section Options numériques en page 10 pour des détails.

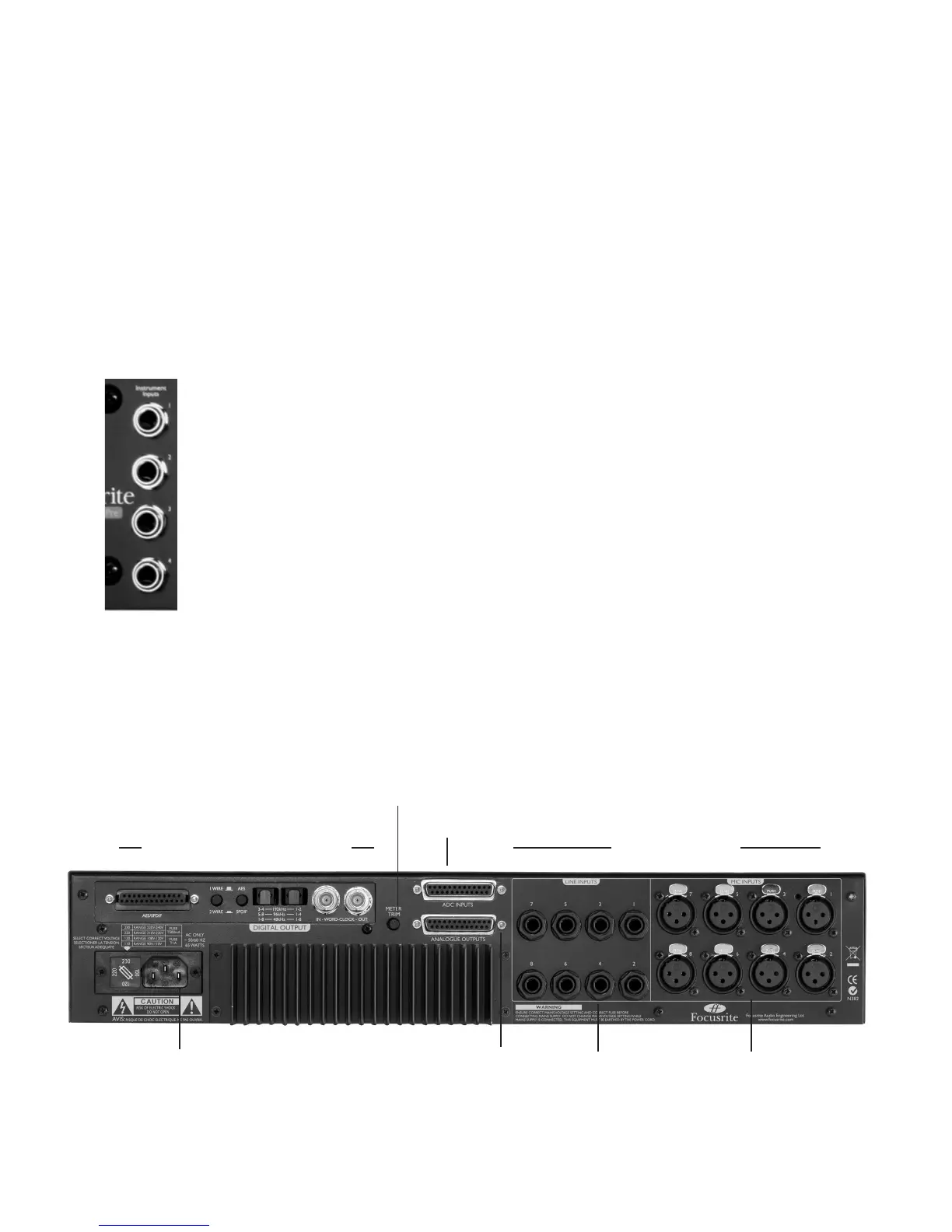

Face arrière
Connexions de la carte numérique
optionnelle
Sorties
analogiques 1-8,
25 broches, type D
Entrées ligne
symétriques 1-8,
Jack 6,35 mm 3 contacts
Entrées analogiques
Entrées micro 1-8, XLR
Connecteur IEC d’alimentation électrique
Molette TRIM : Calibre les indicateurs
de niveau de la face avant
Entrées 1-8 du convertisseur A/N, 25 broches,
type D (chaque entrée est activée par les
commutateurs Insert de la face avant)
29

Focusrite ISA 828 Specifications

General

Gain	40 dB
Control type	Buttons, Rotary
Sample rates	48 - 192 kHz
On/off switch	Yes
Phantom power	48 V
Product color	Black
LED indicators	Power, Signal strength
Built-in display	No
Total Harmonic Distortion (THD)	0.002 %
XLR inputs	8
6.35 mm (1⁄4-inch) input	4

Weight and Dimensions

Depth	305 mm
Width	484 mm
Height	85 mm
Weight	8840 g
