Interface

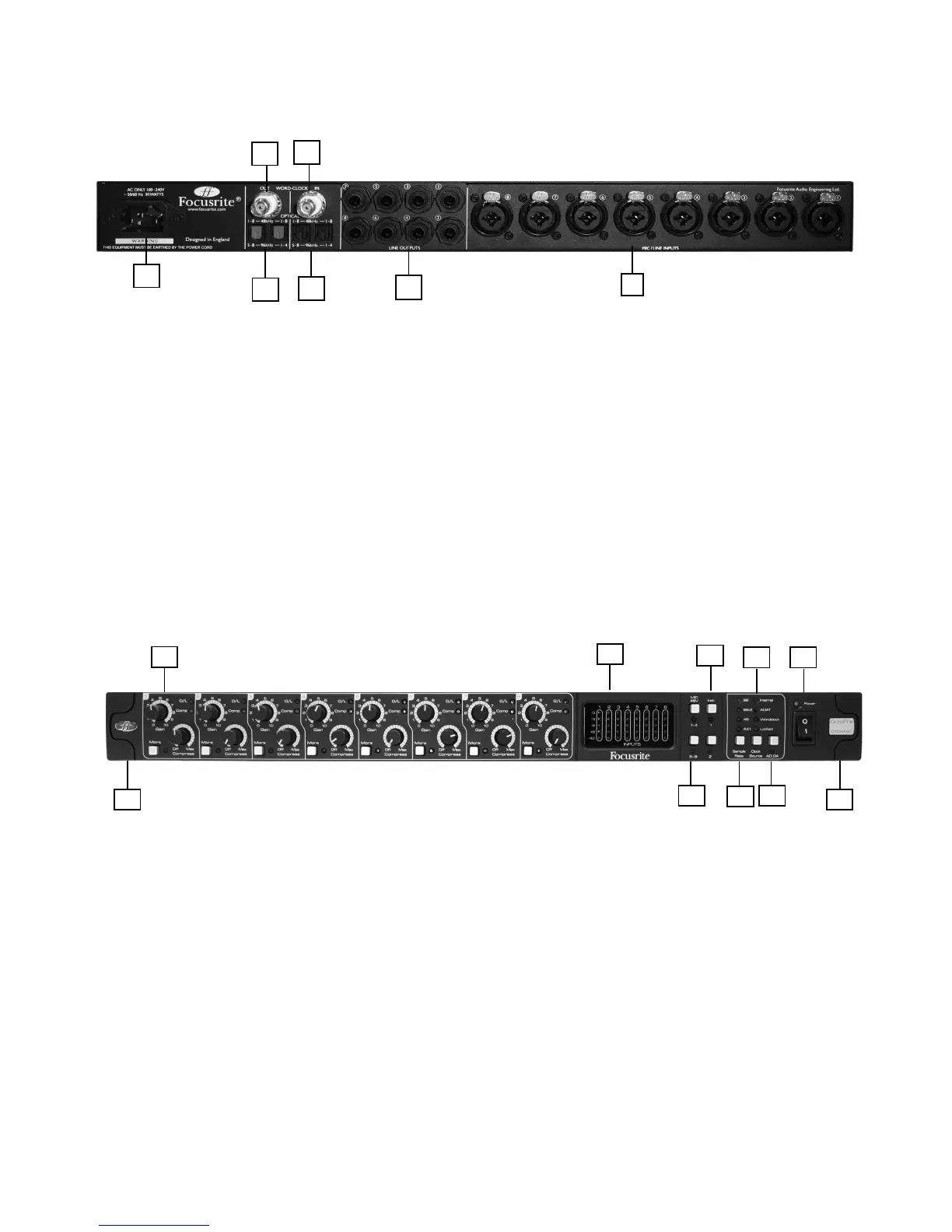

Face arrière
La face arrière fournit toutes les connexions d’entrée et de sortie de l'OctoPre MkII Dynamic.
1 8 entrées mixtes pour les entrées 1 - 8. Micro par XLR ou ligne par jack*
2 8 sorties ligne (1 - 8)*
3 2 prises d'entrée optique **
4 2 prises de sortie optique **
5 1 connecteur BNC d'entrée Word Clock
6 1 connecteur BNC de sortie Word Clock
7 1 embase d'alimentation IEC
* Des ches jack 6,35 mm 3 points (TRS/symétriques) ou 2 points (TS/asymétriques) peuvent être employées.
**
Aux fréquences d'échantillonnage de 44,1/48 kHz, utilisez le port de sortie 1 ou 2 pour 8 canaux - ADAT (une copie est envoyée aux deux ports)
Aux fréquences d'échantillonnage de 88,2/96 kHz, utilisez les ports 1 et 2 pour 2 x 4 canaux - multiplexage ADAT SMUX.
Face avant
1 Commandes de gain de préampli et de compression pour les entrées 1 - 8
2 Indicateurs de niveau séparés à 5 DEL pour chaque canal d'entrée : -42, -18, -6, -3, 0 dBFS.
(NOTE : la mesure se fait après le préampli et la compression)
3 Commutateurs d’alimentation fantôme + 48 V avec DEL pour les canaux 1-4 et 5-8
4 Commutateurs instrument avec DEL pour les entrées 1 et 2
5 Sélecteur de fréquence d'échantillonnage avec des DEL séparées pour chaque fréquence d'échantillonnage
6 Sélecteur de source d'horloge avec des DEL séparées pour chaque source/statut de synchro
7 Commutateur AD DA pour router l'entrée ADAT vers les sorties ligne
8 Interrupteur d’alimentation avec DEL - La DEL est allumée quand l'unité reçoit une alimentation et est sous tension
9 Caches amovibles d'équerres de rack - retirez-les pour une installation dans un rack 19 pouces
4
3
5
7
6
2
1
1
99
2
4
6
3
5
7
8
