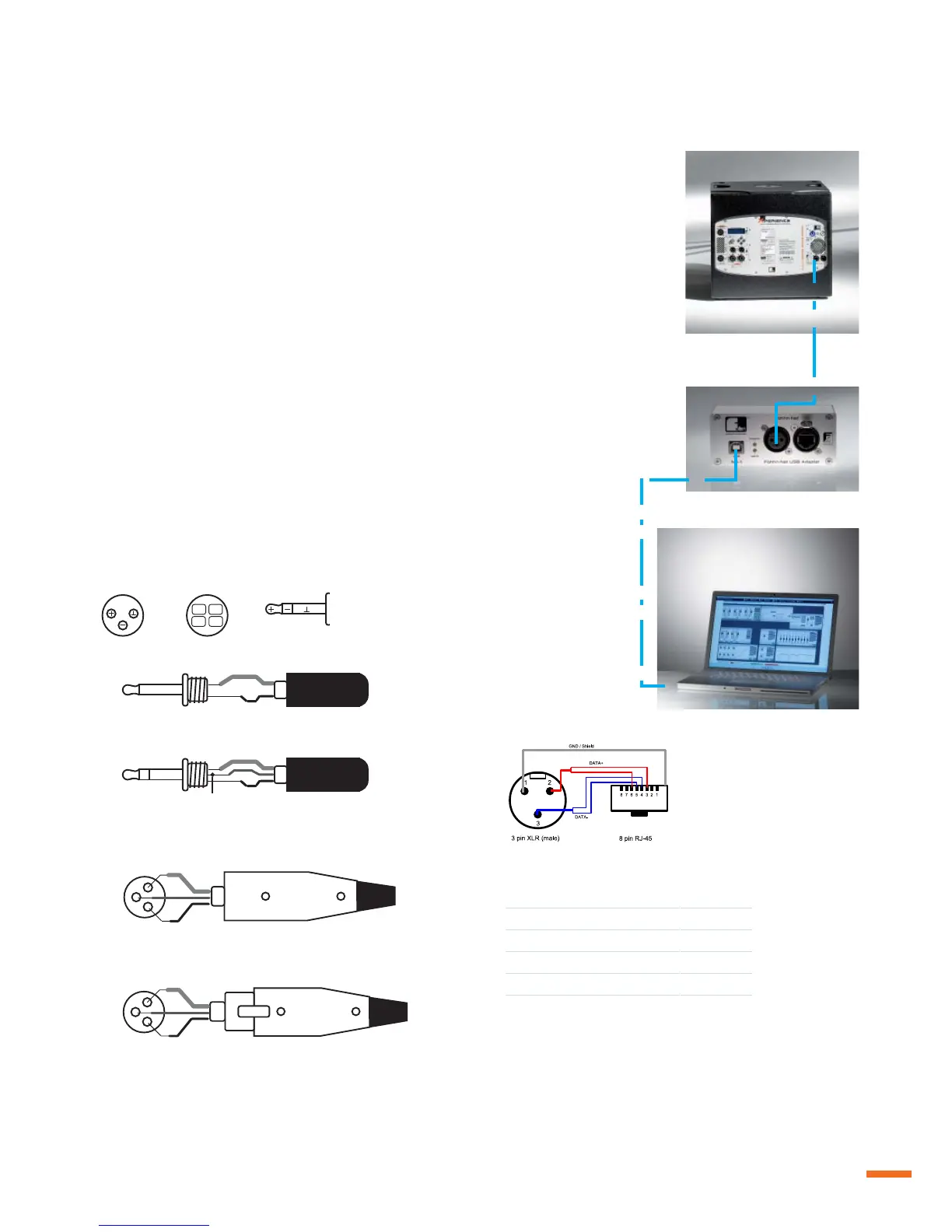

Fohhn Linea Live I - 7 Verkabelung und Anschlußhinweise; Anschlüsse; Kabel + Steckerbelegungen

7.2 Kabel
Achten Sie beim Anschluss eines Mischers an die X-Sub active immer
auf intakte abgeschirmte Kabel. Kabel ohne Abstimmung können
Probleme durch Signal- oder Brummeinstreuungen verursachen. Für
den Anschluß der Tops an die X-Sub active verwenden Sie bitte
SPEAKON Leitungen guter Qualität. Überprüfen Sie Ihre Kabel in
regelmässigen Abständen auf ihren einwandfreien Zustand.
XLR
+1
-1
+2
-2
SRT
Speakon
Jack
21
3
ST
T
S
SRT
T
R
S
XLR Female
2
1
3
XLR Male
2
1
3
7.1 Anschlüsse
Stellen Sie vor dem Anschluß der X-Sub active an das Stromnetz
sicher, dass die Netzspannung mit der auf dem Bedienfeld
angegebenen Netzspannung übereinstimmt (±10% Toleranz sind
zulässig). Schalten Sie den X-Sub active erst ein, nachdem Sie das
Stromkabel angesteckt haben und aus, bevor Sie die X-Sub active
wieder vom Stromnetz trennen.
Der weitere Anschluß von Kabeln sollte bei ausgeschalteter X-Sub
active erfolgen, ebenso sollte vor dem Einschalten der X-Sub active
das Mischpult eingeschaltet werden. Dadurch werden lästige und oft
gefährliche Einschaltgeräusche vermieden.
7. Verkabelung + Anschlußhinweise
Fohhn Audio Soft - Version 2.x ! erforderlich!
Linea Live | 15
Type
GND / Shield
DATA+
DATA-
3-pin XLR (male)
Pin 1
Pin 2
Pin 3
8-pin RJ-45
Shield
Pin 3 + Pin 6
Pin 4 + Pin 5
XLR-RJ45 Adapterkabel
USB Kabel
