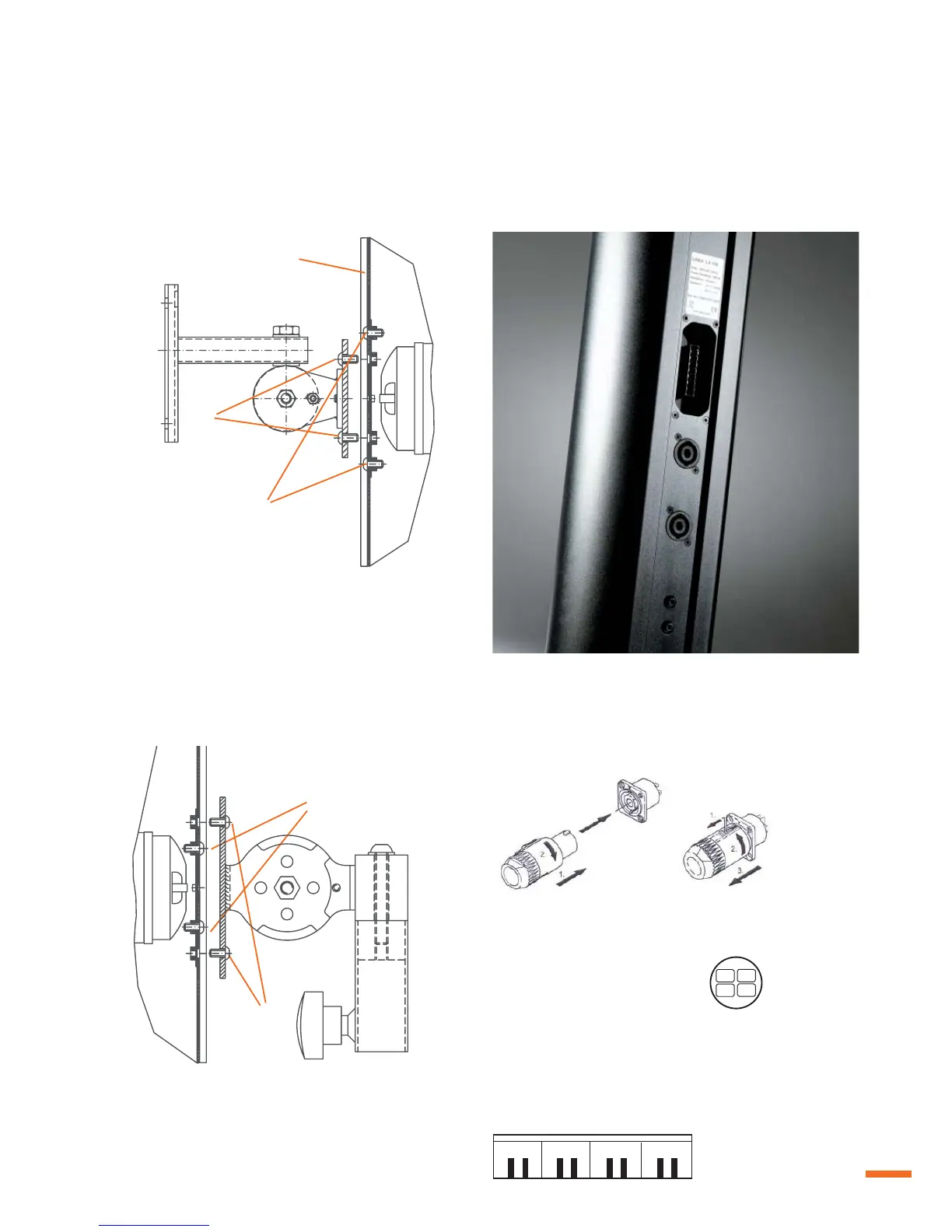

Linea Live | 9
5.5 Duales Anschlussfeld - Speakonanschluss oder
8-pol Phönixklemme Linea LX
Wandhaltermontage
Problem:
Die Schrauben dürfen auf keinen Fall länger als 20mm sein, da
sonst der Magnet des sich dahinter befindenen Hochtontreibers
beschädigt würde!
Drehen Sie die beiden Befestigungsschrauben (1) M6x12 mm
heraus. Der Wandhalter kann nicht mit denselben Schrauben am
Lautsprechergehäuse befestigt werden, da diese zu kurz sind. Für
die Befestigung des Wandhalter müssen die Schrauben (1) mit den
längeren Schrauben (2) M6x20 mm ausgetauscht werden.
2. 8-pol Phönixklemme
LowZ Version (niederohmig)
Anm.
2 nebeneinanderliegende Pins sind immer parallel verdrahtet um zu
einem weiteren Lautsprechersystem weiterzuschleifen.
Der Stecker ist im Lieferumfang enthalten.
In- In+
Sie können entweder die Speakonanschlussbuchse benützen oder die
offenen Kabelenden an der Phoenixlemme anlegen.
1. Anschluss der Speakon Stecker an das Anschlussterminal
Belegung Speakonbuchsen am Lautsprecher:
Anm.
Beide Speakonbuchsen sind intern parallel
verdrahtet.
1+/1- In
2+/2- parallel
+2
-2
+1
-1
5.4 Wichtiger Montagehinweis für SA-6 und
Wandhalter WAT-08k/08/12
Montage des Stativadapters
Um den Stativadapter SA-6/7 zu befestigen, müssen die 4
Schrauben (1) und (2) herausgedreht werden. Mit den Schrauben
(2) wird der SA-6/7 befestigt. Die Adapterplatte des SA-6/7
deckt die offenen Schraubenlöcher (1) ab. Somit werden die
Schrauben (1) nicht mehr benötigt.
(1)
Hochtontreiber
(2)
Linea LX-100/150
(Rückseite / rear)
(1)
(2)
Hochtontreiber
