Bei XS-10 and 20 ist kein Bridge Mode Betrieb möglich!
2 X-Subs active
2 Tops passive

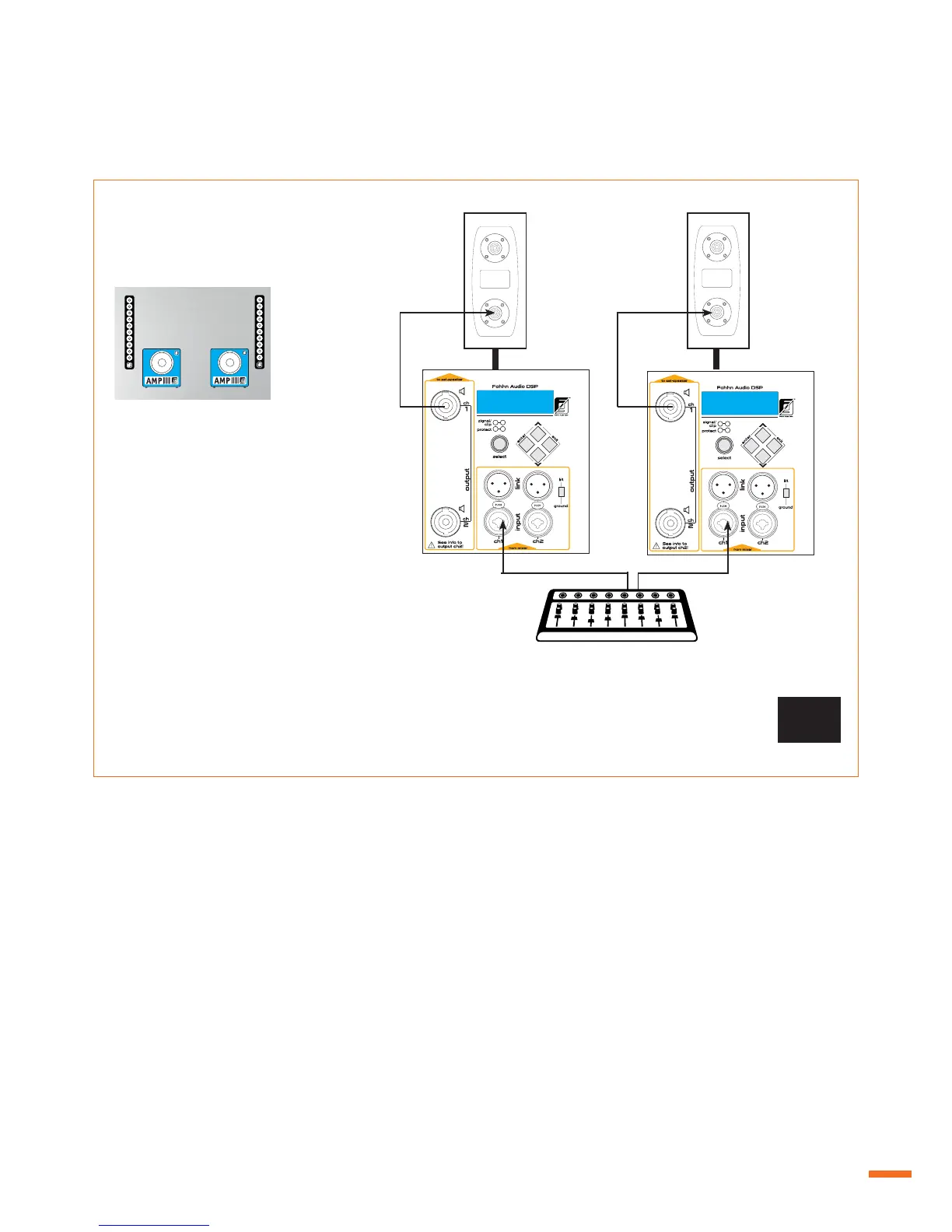

Bridge mode:
Im Bridge mode operation
with 2 X-Sub active werden
die beiden Tops jeweils an
der Output-Buchse (4) der
beiden Subs ange schlossen.
Bitte beachten Sie, daß im Bridge mode
Betrieb nur 1 Top (min. 8Ω) pro X-Sub active
ange schlossen werden darf! Bei Fehlbedienung
schaltet sich die Endstufe in Protect (protect-
LED ch1 (13) und/ oder ch2 (12) leuchtet rot).
Der Bridge mode wird beim X-Sub active (XS-
30 und XS-4, nicht XS-10, XS-20) durch die
Auswahl der Speakerpresets "X-Top power" z.B.
"XT-33power oder XT-5power" automatisch
aktiviert.
Bridge
mode
from mixer
to sat-speaker
ch2
to sat-speaker
ch1
Top (min. 8Ω)
Top (min. 8Ω)
X-Sub
active
X-Sub
active
3. High-Power System
Bridgemode bei XS-30 und XS-4
Der Bridgemode wird am XS-30 und XS-4 durch die Auswahl der Speakerpresets
"X-Top power" z.B. "XT-33power oder XT-5power" automatisch aktiviert.
Besonderheit am XS-30
Wird ein passiver XSP-3 an den XS-30 angeschlossen, muss der Slave Sub aktiviert werden
(am Display unter "Slave Sub" oder über die Software im "Preset Fenster").
Der interne Bridgemode im Sub XS-30 wird damit in 2-Weg Betrieb umgeschaltet um den
angeschlossenen XSP-3 anzutreiben.
Wird der XS-30 ohne XSP-3 betrieben, achten Sie bitte darauf, daß der Modus SLAVE SUB
wieder deaktiviert wird. Dann bekommt der Lautsprecher im XS-30 wieder die gebrückte
Endstufenleistung.
Linea Live | 17
