INSTALACIÓN DEL AMORTIGUADOR TRASERO
ADVERTENCIA
La configuración y el ajuste del amortiguador trasero varían considerablemente entre los distintos
fabricantes de bicicletas. Asegúrese de consultar el manual del propietario de su bicicleta. Los productos
FOX deben ser instalados por un técnico de bicicletas cualificado, siguiendo las especificaciones de
instalación de FOX. Un amortiguador mal instalado puede fallar, provocando la pérdida de control de la
bicicleta, lo que puede ocasionar LESIONES GRAVES O LA MUERTE.
Si está instalando el amortiguador en una bicicleta en la que no venía de serie, antes de montar en la
bicicleta, siga los pasos que se indican a continuación para confirmar que hay espacio de separación
suficiente.
AMORTIGUADORES DE MUELLE HELICOIDAL
1. Retire el muelle helicoidal del amortiguador (consulte el apartado “Retirada del muelle helicoidal”).
2. Instale el amortiguador en el cuadro, siguiendo las instrucciones del fabricante del cuadro.
3. Comprima la suspensión despacio y con cuidado hasta llegar al final de su recorrido.
4. Compruebe que el amortiguador NO se aproxima a menos de 3mm de ninguna parte o articulación del
cuadro a lo largo de su recorrido.
5. Retire el amortiguador del cuadro, vuelva a instalar el muelle helicoidal (consulte el apartado “Instalación
del muelle helicoidal”) y vuelva a montar el amortiguador. Compruebe que el muelle no haga contacto
con ninguna parte o articulación del cuadro a lo largo de su recorrido.
6. Ajuste el hundimiento de acuerdo con este manual (consulte la sección «Ajuste de hundimiento»), que
también puede encontrar en línea en www.ridefox.com.
RETIRADA DEL MUELLE HELICOIDAL
Es posible retirar el muelle helicoidal para comprobar el espacio que queda entre el amortiguador y el
cuadro, o para cambiar el muelle actual por otro más blando o más duro.

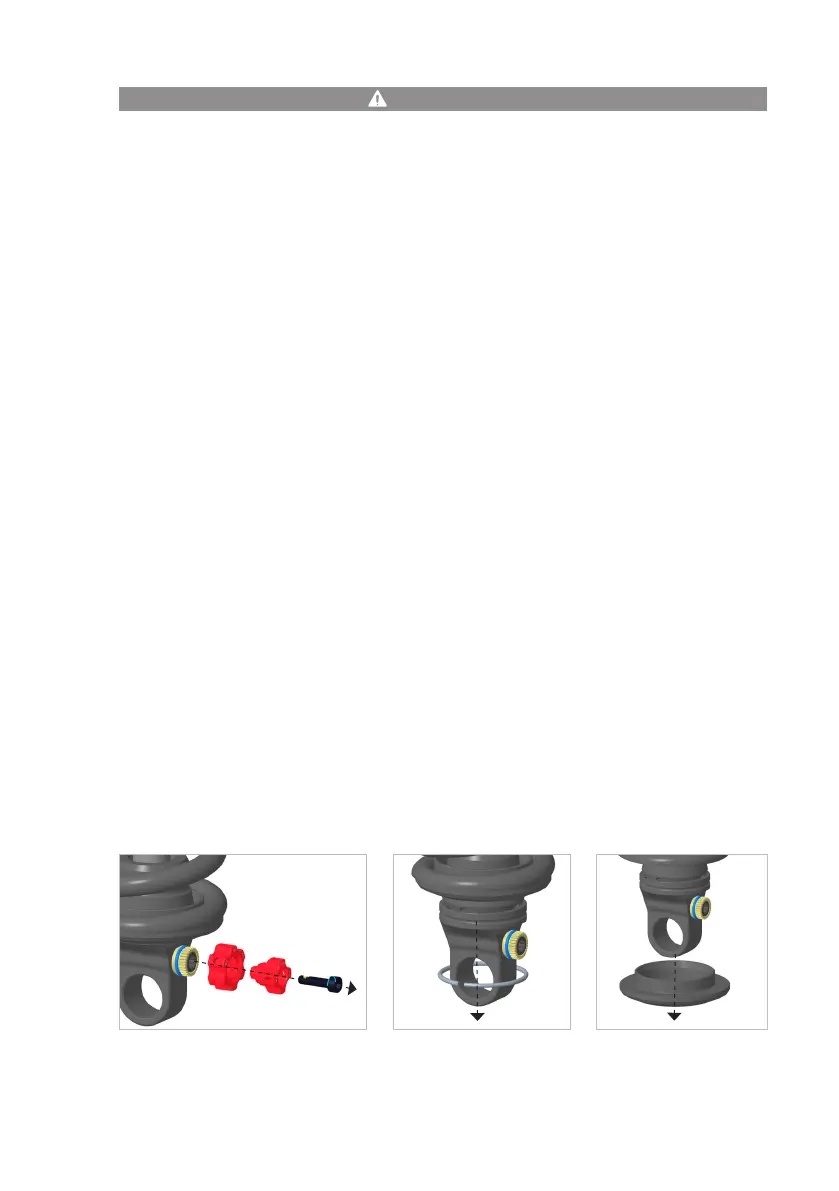

1. Anote la posición original de cada mando de rebote, ya que tendrá que volver a instalarlos en esa misma
posición más adelante. Sujete los mandos de rebote para evitar que giren y, a continuación, use una llave
Allen de 2,5mm para girar el tornillo en sentido antihorario. Retire el tornillo y los mandos de rebote.
2. Gire el regulador de precarga en sentido antihorario unos 8 clics.
3. Mueva el muelle helicoidal y el retén del muelle hacia el regulador de precarga.
4. Quite el anillo de retención de alambre redondo que sujeta el retén del muelle al ojal del eje; a
continuación, retire el retén del muelle.
5. Deslice el muelle a lo largo del cuerpo del amortiguador hasta extraerlo. Puede que necesite quitar
alguna pieza de sujeción si interfiere con el muelle al retirarlo.
