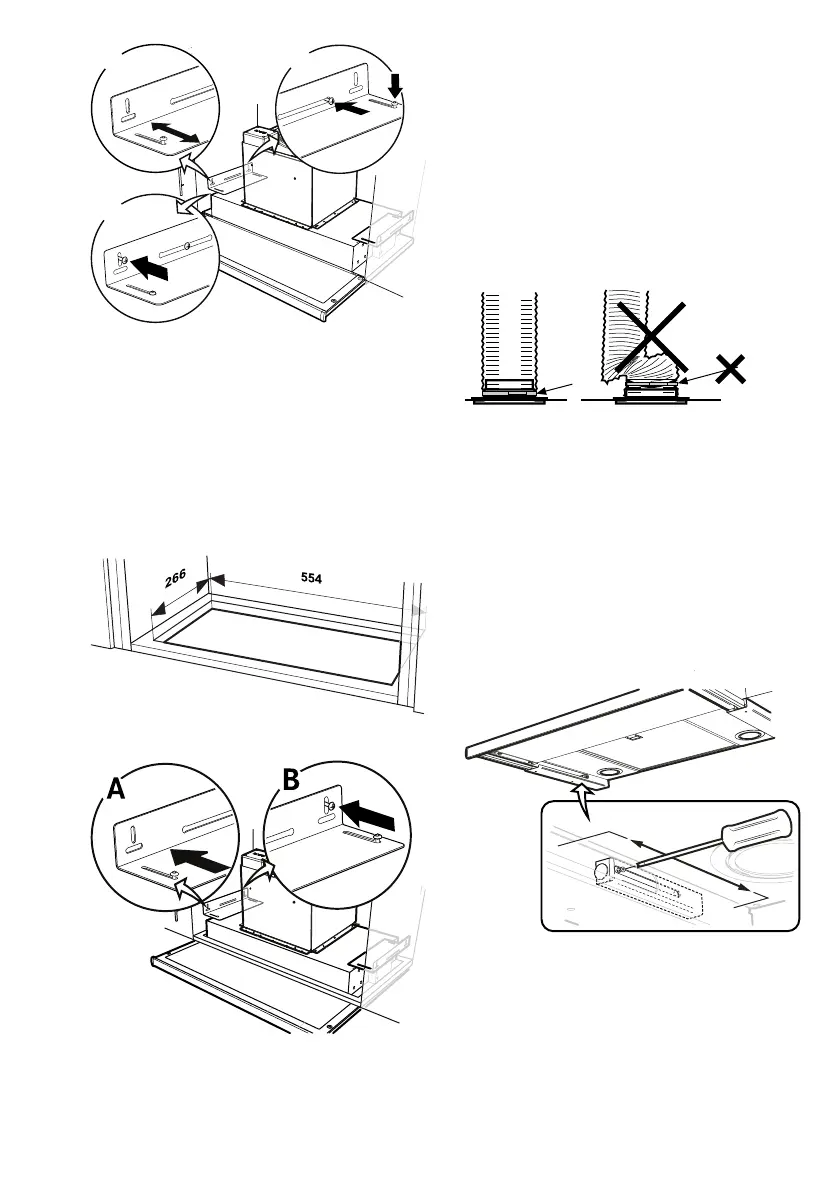

Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna,
Fig.3A. Häng upp spiskåpan i de förmonte-
rade skruvarna i skåpsidan. Dra åt skruvar-
na på konsolen och i väggen, Fig.3B. Lås
fast konsolerna med låsskruvar, Fig.3C.
Montering i skåp med botten
Fig.4
Fig.5
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig.4. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig.5A, och
skruva fast konsolerna i sidorna på skåpet,
Fig.5B. Drag fast konsolerna i spiskåpan.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm mås-
te reduceringsstos användas.
Fig.6
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.6.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
Justering av utdragbar front.
Fig.7
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig.7.
