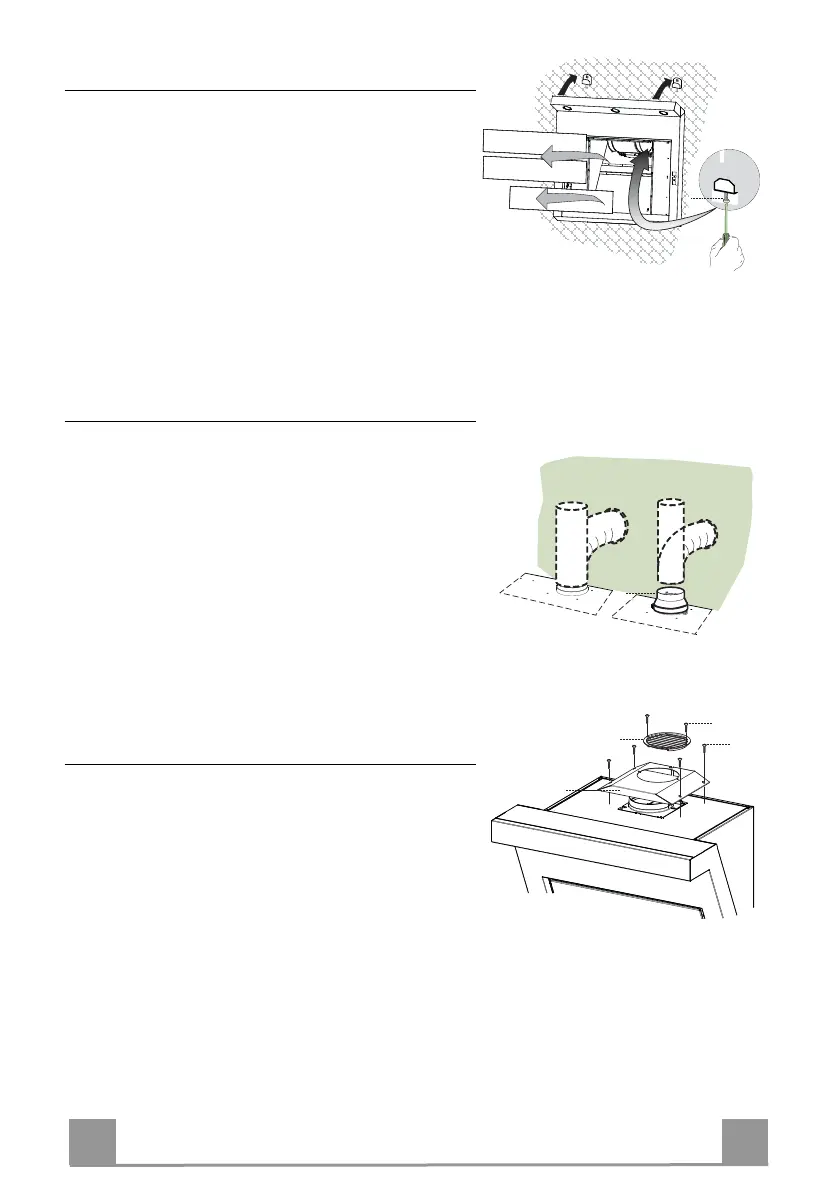

Montering af emhætte
• Åbn udsugningspanelerne.
• Fjern fedtfiltrene ved hjælp af de specielle håndtag.
• Reguler de to skruer Vr, på beslagene 11a, ved ge-
vindstart.
• Anbring emhættens struktur på de 2 beslag 11a.
• Fra emhættens indre drejer man på skruerne Vr for at
nivellere emhættens struktur.
• Skru sikkerhedsskruen 11 fast.
Vr
Tilslutninger
AFSKÆRMET UDGAVE LUFTAFTRÆKSYSTEM
Når den afskærmede version installeres, skal emhætten
tilsluttes skorstenen ved hjælp af enten et flex- eller et
stift rør ø 150 eller 120 mm. Det beslutter installatøren
• For at installere en ø 120 mm tilslutning til luftaftræk
skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med
rørholdere (ikke medleveret).
• Fjern alle aktive kulfiltre.
ø 150
9
ø 120
LUFTAFTRÆK TIL EMHÆTTE MED RECIRKULATI-
ON
For at kunne installere en emhætte med recirkulation
skal der købes et kulfiltersæt (ekstraudstyr).
• Fjern aftrækskanalens monteringsvinkelbeslag.
• Skru filterets dæksel fast på emhættens aftræk med
de fire skruer 12c (2,9 x 12,5).
• Fastgør luftaftræksristen 8 på emhættens aftræk med
de to medfølgende skruer 12d (2,9 x 9,5).
16
12c
12d
8
