DK
5
53

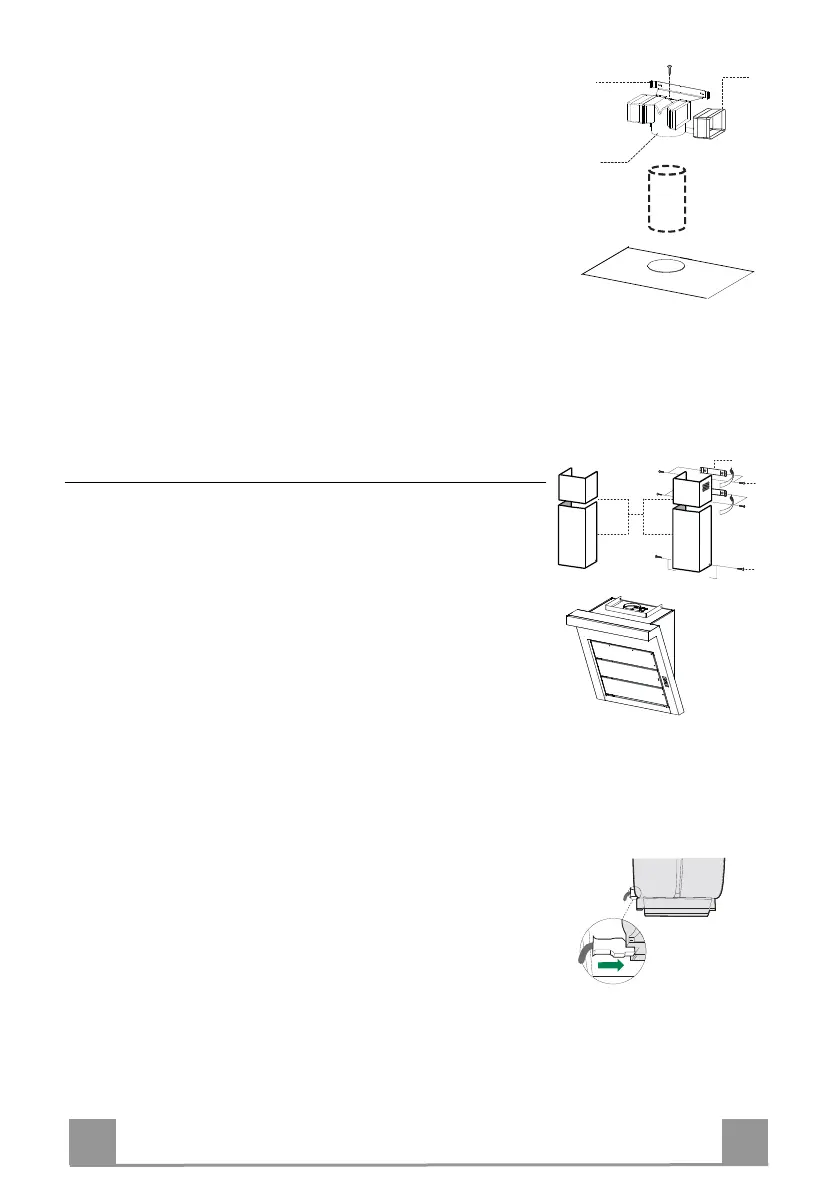

LUFTUDSTRØMNING PÅ FILTRERENDE VERSION
• Før overgangsstykkets forlængere 14.1 ind på siden af over-
gangsstykket 15.
• Før overgangsstykket 15 ind i støttebeslaget 7.3, og spær det
fast med en skrue.
• Sørg for at udgangen på overgangsstykkets forlængere 14.1
befinder sig ud for aftrækkets mundinger, både vandret og lod-
ret.
• Forbind overgangsstykket 15 til emhættens hoveddels udgang
ved hjælp af et rør eller en flexslange med ø150, som det på-
hviler installatøren at vælge.
• Sørg for, at lugtfiltret med aktivt kul er monteret.
15
ø 150
14.1
7.3
Montering af aftræk
Øverste del af aftrækskanalen
• Udvid let de to sider på den øverste aftrækskanalen og hægt
dem bag ved bøjlerne 7.2.1, idet der sørges for, at de sidder
godt.
• Fastgør de to sider til bøjlerne ved hjælp af de 4 skruer 12c (2,9
x 9,5), der følger med.
Sænk aftrækskanalen
• Udvid let de to sider på aftrækket og hægt dem mellem det
øverste aftræk og væggen, idet der skal sørges for, at de sidder
godt.
• Fastgør den nederste del lateralt til emhætten ved hjælp af de 2
skruer 12c (2,9 x 9,5), der medfølger.
2.1
2.2
2
7.2.1
12c
12c
2.1
2.2
TILSLUTNING TIL STRØMFORSYNING
• Tilslut emhætten til elnettet, idet der indsættes en topolet af-
bryder med en kontaktafstand på mindst 3 mm.
• Fjern fedtfiltrene (se afsnittet ”Vedligeholdelse”) og kontroller,
at eltilslutningens kabelklemme er korrekt indsat i udsugnings-
gruppens stik.
