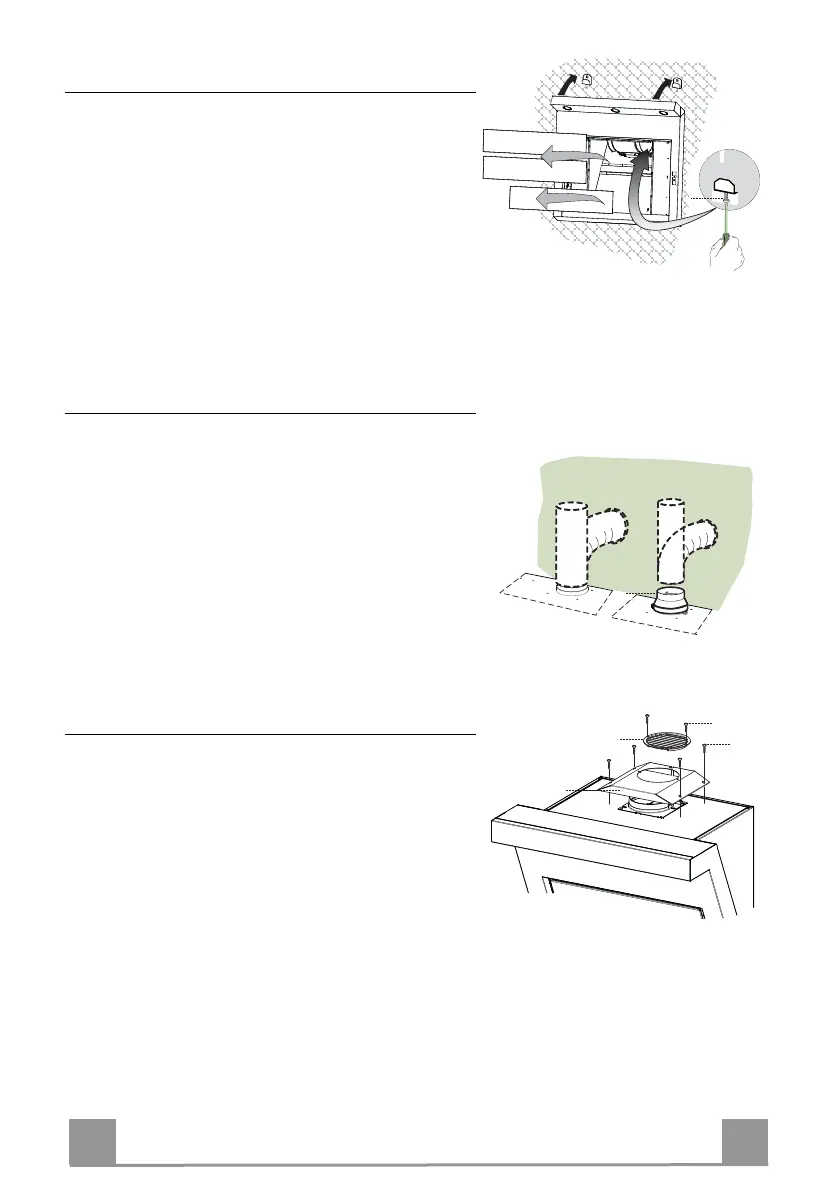

Montáž tělesa digestoře
• Zatažením odpojte nasávací panely.
• Pomocí příslušných rukojetí vyjměte tukové filtry.
• Seřiďte dva šrouby Vr konzol 11a na začátek zdvihu.
• Zavěste těleso digestoře na dvě konzoly 11a.
• Těleso digestoře vyrovnejte pomocí šroubů Vr uvnitř
tělesa.
• Zašroubujte bezpečnostní šrouby 11.
Vr
Přípojky
VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ
Při instalaci v nasávacím provedení připojte digestoř
k výstupnímu potrubí prostřednictvím pevné nebo
ohebné trubky ø 150 nebo 120 mm, kterou zvolí insta-
lační technik.
• K instalaci trubky ø 120 mm je nutné použít redukční
přírubu 9 na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami.
Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.
ø 150
9
ø 120
Výstup vzduchu u filtračního provedení
K montáži filtračního provedení je třeba zakoupit optional sa-
du uhlíkové vložky.
• Odstraňte připevňovací úhelník komínu
• Na výstup vzduchu našroubujte filtrační víko pomocí čtyř
šroubů 12c (2,9 x 6,5).
• Připevněte směrovatelnou mřížku 8 na výstup recyklované-
ho vzduchu pomocí dvou šroubů 12d (2,9 x 9,5), které jsou
součástí vybavení.
16
12c
12d
8
