CZ
6
62

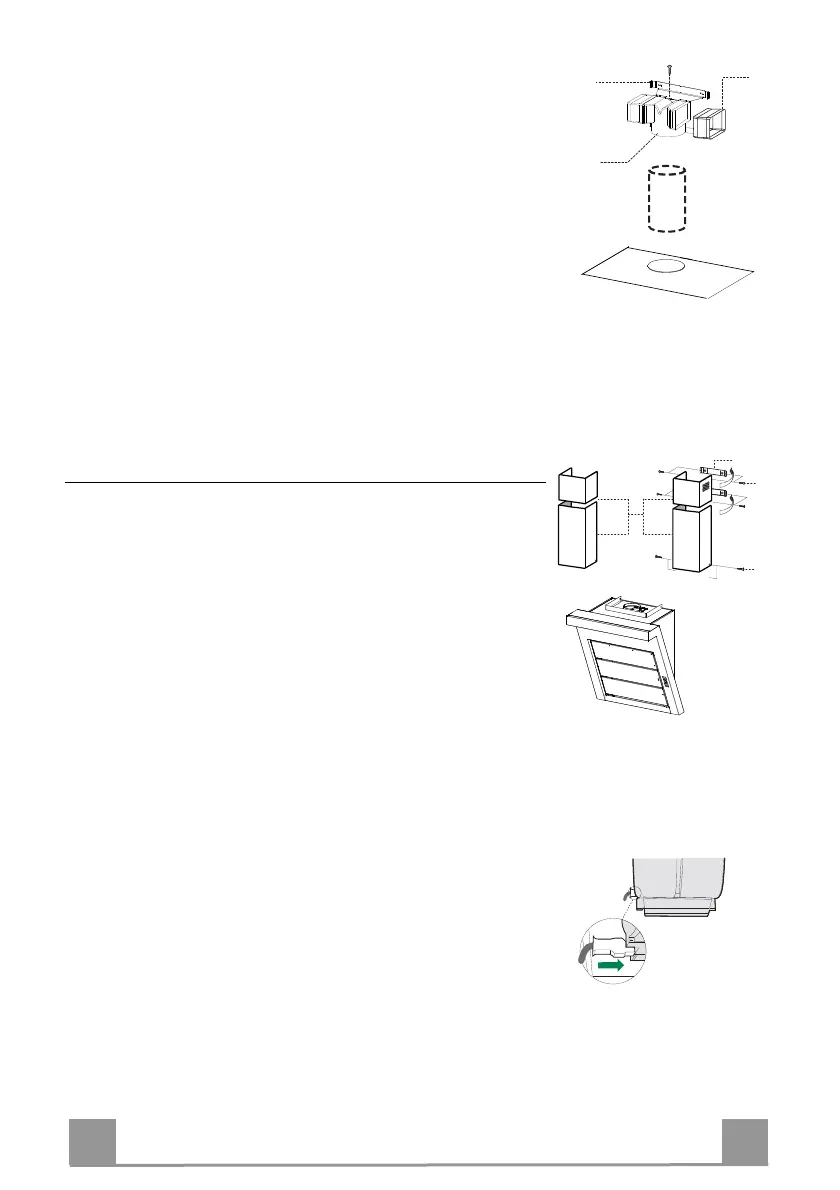

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ
• Na přípojku 15 nasaďte bočně nástavce přípojky 14.1.
• Přípojku 15 nasaďte do podpěrné konzoly 7.3. a upevněte ji
šroubem.
• Zkontrolujte, zda se výstupní otvor nástavců přípojky 14.1.
kryje s otvory komínu, a to jak vodorovně tak svisle.
• Upevněte přípojku 15 na výstup z tělesa digestoře pomocí pev-
né či ohebné trubice o ø150 mm, kterou zvolí instalační tech-
nik.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.
15
ø 150
14.1
7.3
Montáž komínu
Horní komín
• Mírně roztáhněte oba boční okraje, zavěste je za konzoly 7.2.1
a uzavřete až na doraz.
• Pomocí čtyř šroubů 12c (2,9 x 9,5), které jsou součástí vyba-
vení, je bočně upevněte ke konzolám.
Dolní komín
• Mírně roztáhněte oba boční okraje komínu, zavěste je mezi
horní komín a stěnu a uzavřete je až na doraz.
• Upevněte spodní část bočně k tělesu digestoře dvěma šrouby
12c (2,9 x 9,5), které jsou součástí vybavení.
2.1
2.2
2
7.2.1
12c
12c
2.1
2.2
ELEKTRICKÉ PŘIPOJENÍ
• Digestoř připojte k napájecí síti pomocí dvoupólového vypína-
če s nejméně 3 mm vzdáleností mezi kontakty.
• Odstraňte tukové filtry (viz část “Údržba”) a ověřte si , že je
konektor přívodního kabelu správně zasunutý do zásuvky ven-
tilátoru.
