Franke FDPA 904 XS ECS User Manual

DK
1
9
19

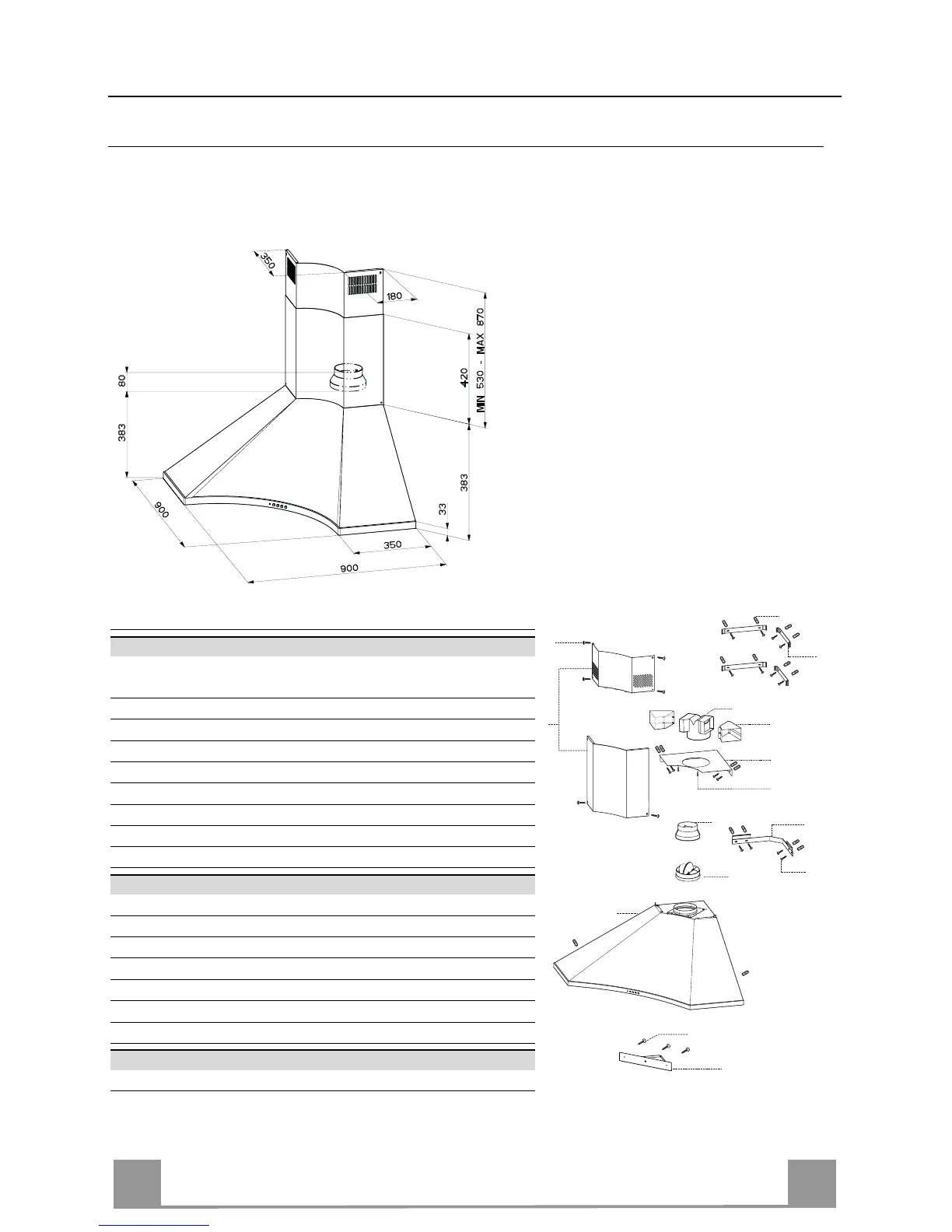

APPARATBESKRIVELSE
Dimensioner
Komponenter
Ref. Stk. Produktets komponenter
1 1 Emhættens hoveddel inkl.: Betjeningsanordninger, lys,
ventilatorenhed, filtre
2 1 Teleskopaftræk bestående af:
2.1 1 Nederste aftræk
2.2 1 Øverste aftræk
9 1 Passtykke ø 150-120 mm
10a 1 Sidestykke med ventil
14.1 2 Forlænger til luftudstrømnings overgangsstykke
15 1 Luftudstrømnings overgangsstykke
30 1 Hjørnedæksel forneden
Ref. Stk. Installationsdele
7.1 1 Beslag til befæstigelse af emhættens hoveddel
7.2.1 4 Beslag til befæstigelse af øverste aftræk
7.3 1 Beslag til befæstigelse af filtrerende overgangsstykke
11 18 Forankringer ø 8
12a 18 Skruer 4,2 x 44,4
12c 6 Skruer 2,9 x 9,5
12e 6 Skruer 2,9 x 9,5
Stk. Dokumentation
1 Brugerhåndbog
7.2.1
2.1
2.2
12c
2
9
7.1
12a
11
7.3
12e
1
15
14.1
12e
10
30
