INSTALLATION

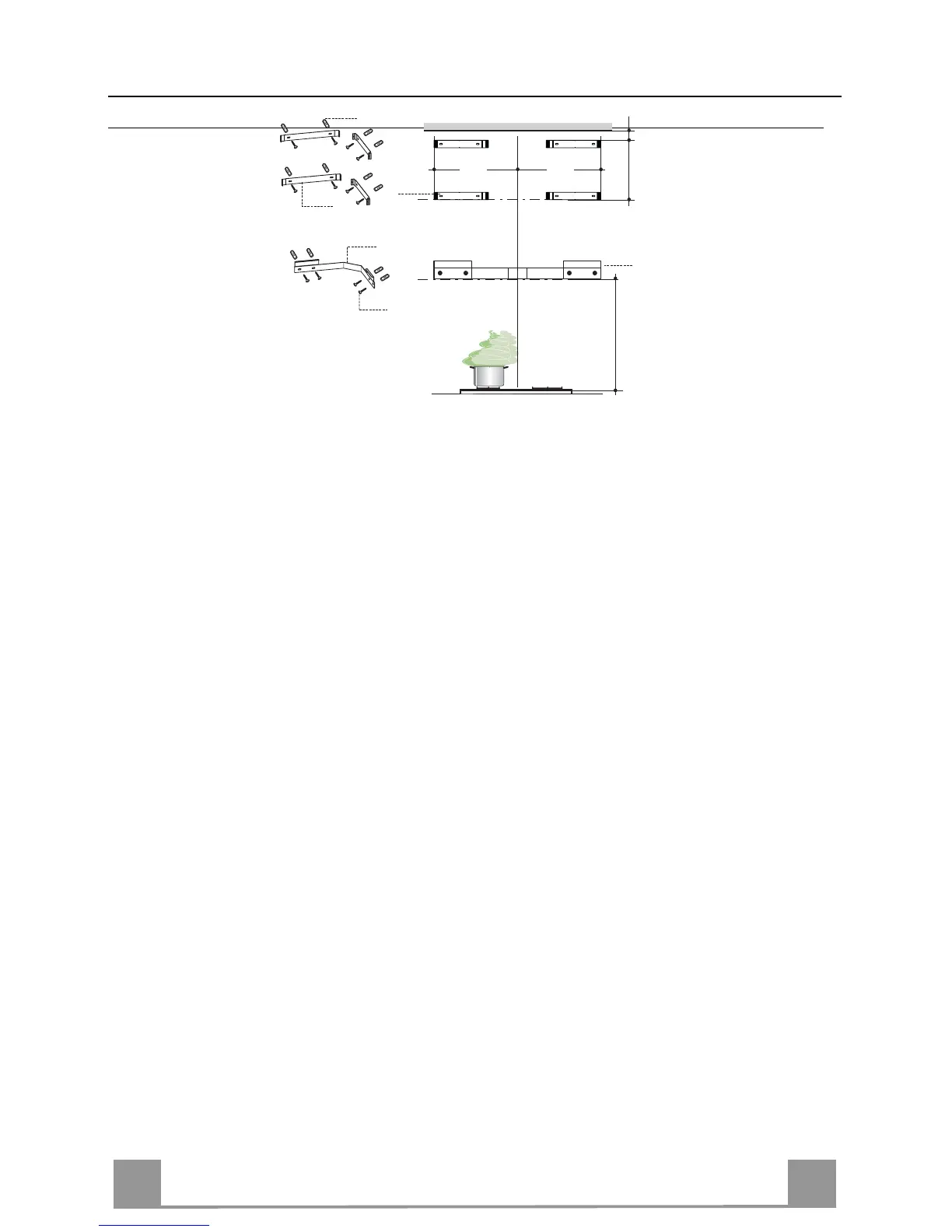

Borrning i vägg och fastsättning av konsoler
• Placera konsolen 7.1 960 mm ovanför tillagningshällen, se till att konsolen sitter vågrätt.
• Märk ut konsolens hål.
• Placera en konsol 7.2.1 1-2 mm från taket eller den övre gränsen, och 347 mm från väggens
hörn.
• Märk ut konsolens hål.
• Placera en konsol 7.2.1 X mm under den första (X = höjd av den medföljande övre skorste-
nen), och 347 mm från väggens hörn.
• Märk ut konsolens hål.
• Borra ø 8 mm hål i de markerade punkterna.
• Sätt i expansionspluggarna 11 i hålen.
• Skruva fast konsolerna med de medföljande skruvarna 12a (4,2 x 44,4).
För installation som kolfilterfläkt, utför momenten beskrivna i avsnittet Luftutsläpp vid
användning som kolfilterfläkt.
960
7.1
7.2.1
X
347 347
1÷2
7.1
12a
11
7.2.1
