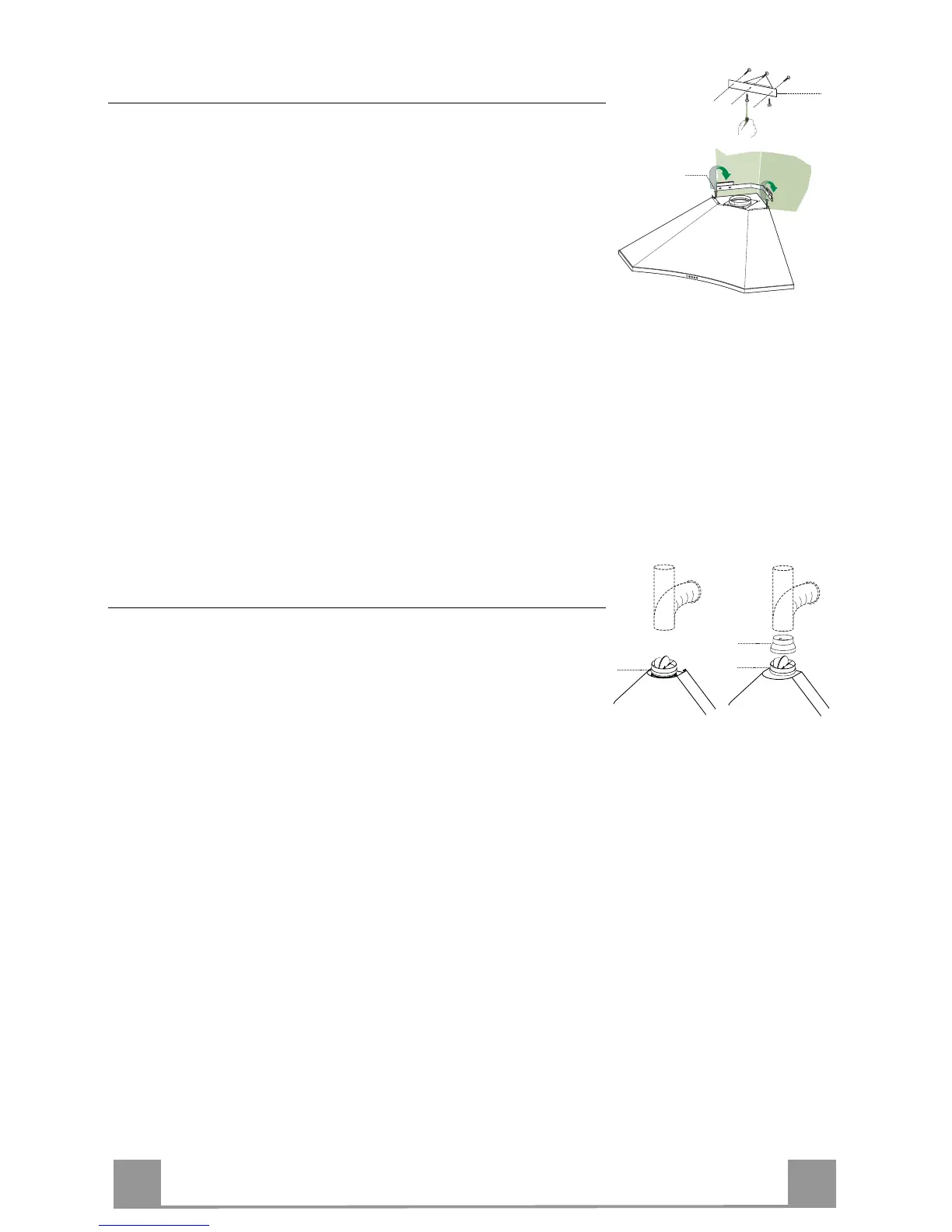

Montering av kupa
Om installatören vill fylla tomrummet mellan nedre delen av
fläkten och hörnet, måste konsol 30 hakas fast i kupan innan ku-
pan monteras på väggen.
• Lossa de 2 skruvarna som håller samman delarna av konsolen
30.
• Haka fast konsolen 30 i kupan med de medföljande 3 skruvar-
na (2,9 x 9,5).
• Skruva i skruvarna Vr som sitter i kupans fasthakningspunkter
halvvägs.
• Haka fast kupan på den förbredda konsolen.
• Justera kupan vågrätt med skruvarna Vr.
• Dra åt konsolens (30) 2 skruvar, som tidigare lossats, efter att
ha hittat det rätta läget genom att flytta dess rörliga del.
• Om du vill kan du fästa kupan på väggen med ytterligare två
skruvar och expansionspluggar, som kan placeras från insidan
av kupan.
Anslutningar
ANSLUTNING TILL FRÅNLUFTSKANAL
• Spisfläkten är utrustad med 150 mm anslutning. 150 mm
slangsats finns som tillbehör. Om anslutningen ska ändras till
125 eller 160 mm finns övergångsstosar som tillbehör.
• Fixera slangen med hjälp av lämplig rörklammer. (medföljer
ej).
• Vid montering med anslutningsslang måste slangen monteras
sträckt närmast anslutningen.
• Avlägsna eventuella kolfilter.
