FI
5
3
53
ASENNUS

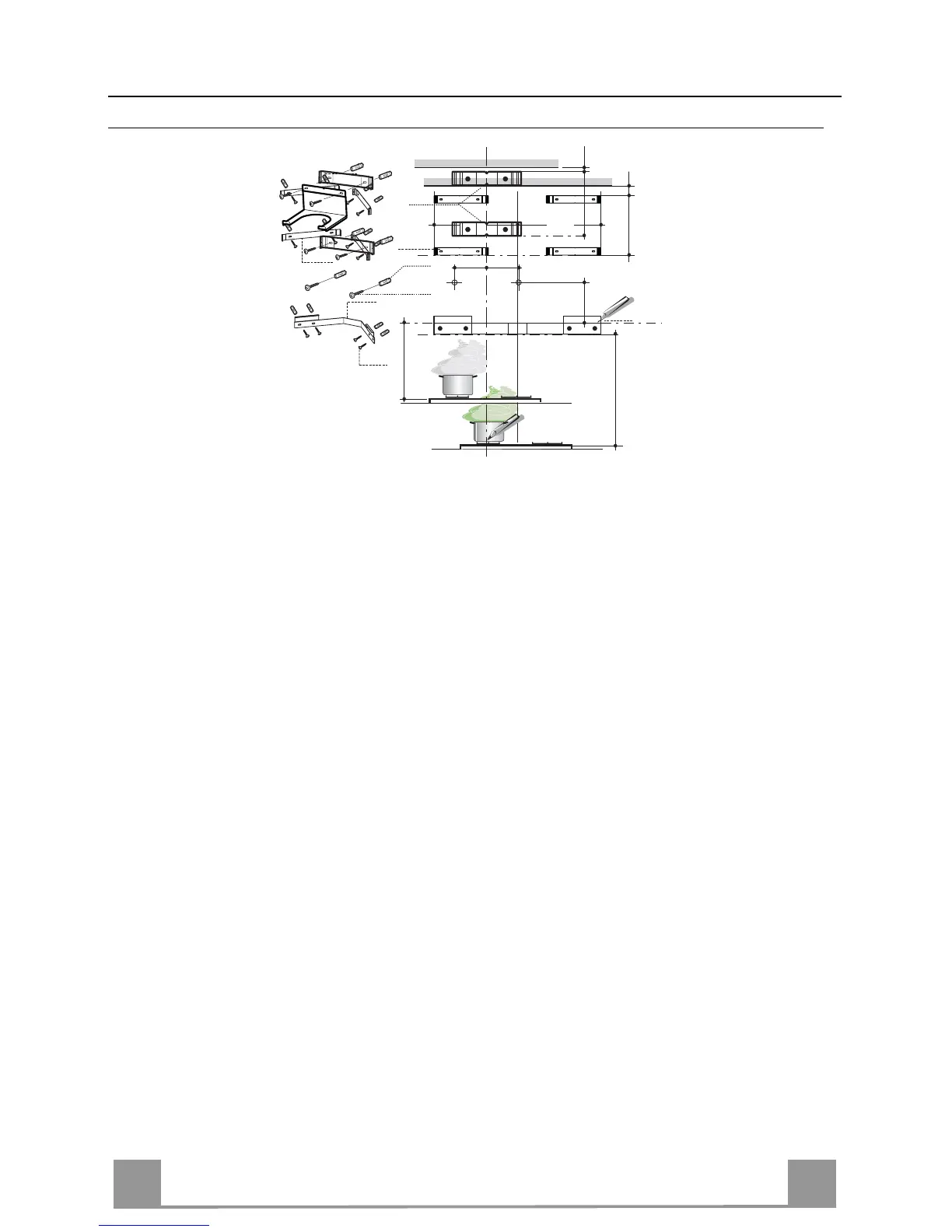

Seinän poraus ja kannattimien kiinnitys
Aseta piirroksen osoittamalla tavalla kannatin 7.1 960 mm:ä keittotason yläpuolelle. Var-
mista kannattimen virheetön vaaitus.
Merkitse kannattimien reikien keskikohdat seinään.
Aseta piirroksen osoittamalla tavalla kannatin 7.2.1 1-2 mm:n päähän katosta tai muusta ylä-
tasosta sekä 347 mm:n päähän nurkasta.
Merkitse kannattimien reikien keskikohdat seinään.
Aseta piirroksen osoittamalla tavalla kannatin 7.2.1 X mm:ä ylemmän kiinnikkeen alapuo-
lelle (X = mukana tulevan ylähormin korkeus) sekä 347 mm:n päähän nurkasta.
Toista edellinen toimenpide vastakkaisella puolella. Varmista virheetön vaaitus.
Poraa reiät ø 8 mm merkittyihin kohtiin.
• Laita tapit 11 reikiin.
Kiinnitä kannattimet mukana tulevilla 12a ruuveilla (4,2 x 44,4).
Seuraa kappaleen “Ilmanpoisto kiertoilmaversiossa” ohjeita, mikäli tuuletin asennetaan
kiertoilmaversiolla toimivaksi.
960
7.1
7.2.1
X
347 347
1÷2
7.1
12a
11
7.2.1
11
12a
305
X
116
1÷2
116
650 min.
7.2.1
