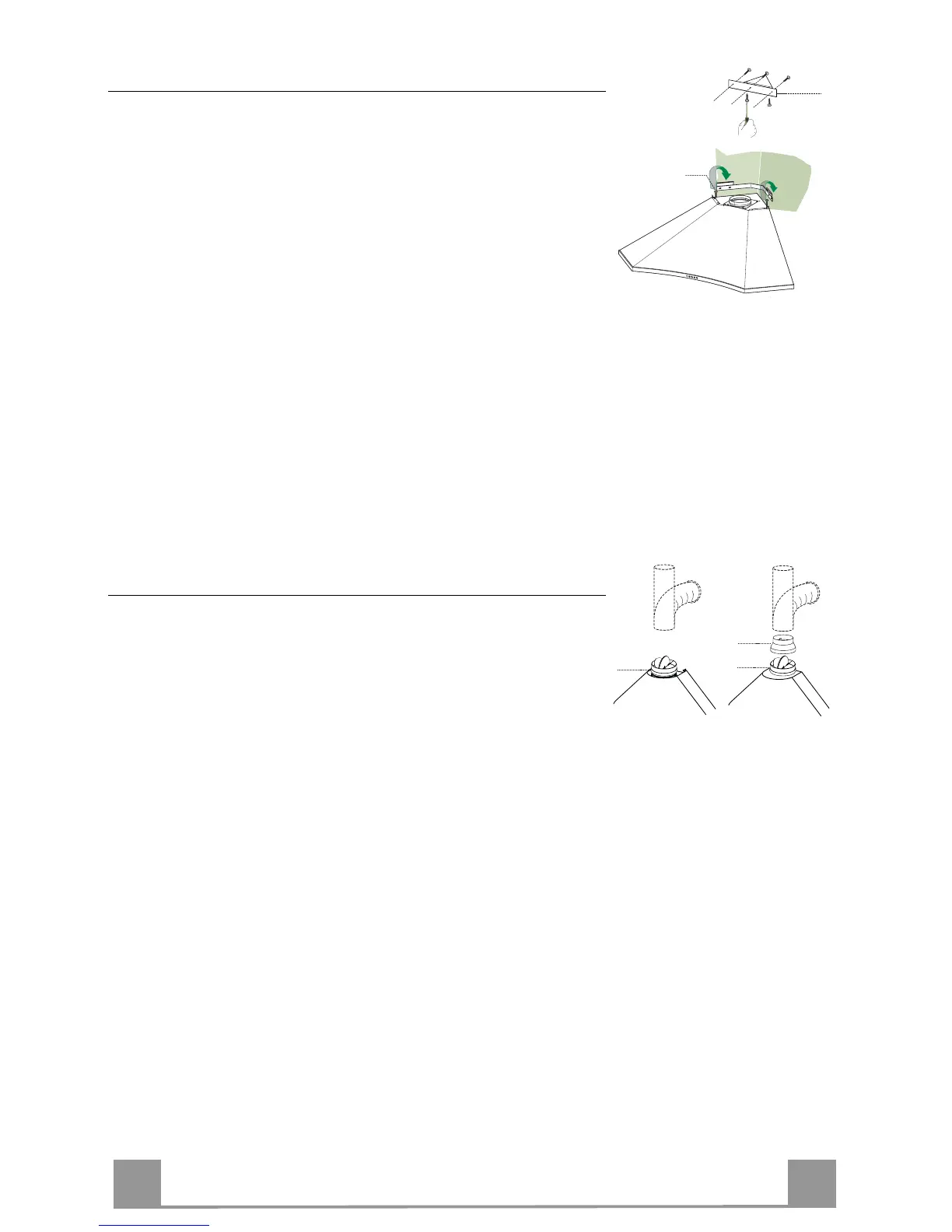

Tuulettimen asennus
Ennen tuulettimen seinään asennusta on alanurkan peitinosa 30
kiinnitettävä tuulettimeen. Toimi seuraavasti:
• löysää kahta peitinosaa 30 koossapitävää ruuvia
• kiinnitä peitinosa 30 tuulettimeen mukana tulevilla ruuveilla
(2,9 x 9,5)
• säädä puoleen väliin peitinosan kiinnityskohdan läheisyydessä
olevia tuulettimen Vr-säätöruuveja
• nosta tuuletin kannattimelle
• vaaita tuuletin Vr-säätöruuvejen avulla
• kun kulma on säädetty, kiristä kaksi aiemmin löysättyä pei-
tinosan ruuvia
• tarvittaessa tuulettimen seinään kiinnitys voidaan varmistaa
kahdella tulpallisella lisäruuvilla tuulettimen sisäpuolelta.
Liitännät
IMUVERSION ILMAN ULOSTULO
Imuversio asennetaan liittämällä liesituuletin ilman ulostuloon
jäykällä tai taipuisalla putkella ø150 tai 120 mm, asentajan valin-
nan mukaan.
Putkiliitäntä ø 150
• Laita laippa 10, ø 150, liesituulettimen rungon ulostuloon.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimi-
tukseen.
Putkiliitäntä ø 120
• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9 asentamaa-
si laippaan ø 150.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimi-
tukseen.
• Molemmissa tapauksissa mahdolliset aktiivihiilisuodattimet
täytyy poistaa.
