INSTALLASJON

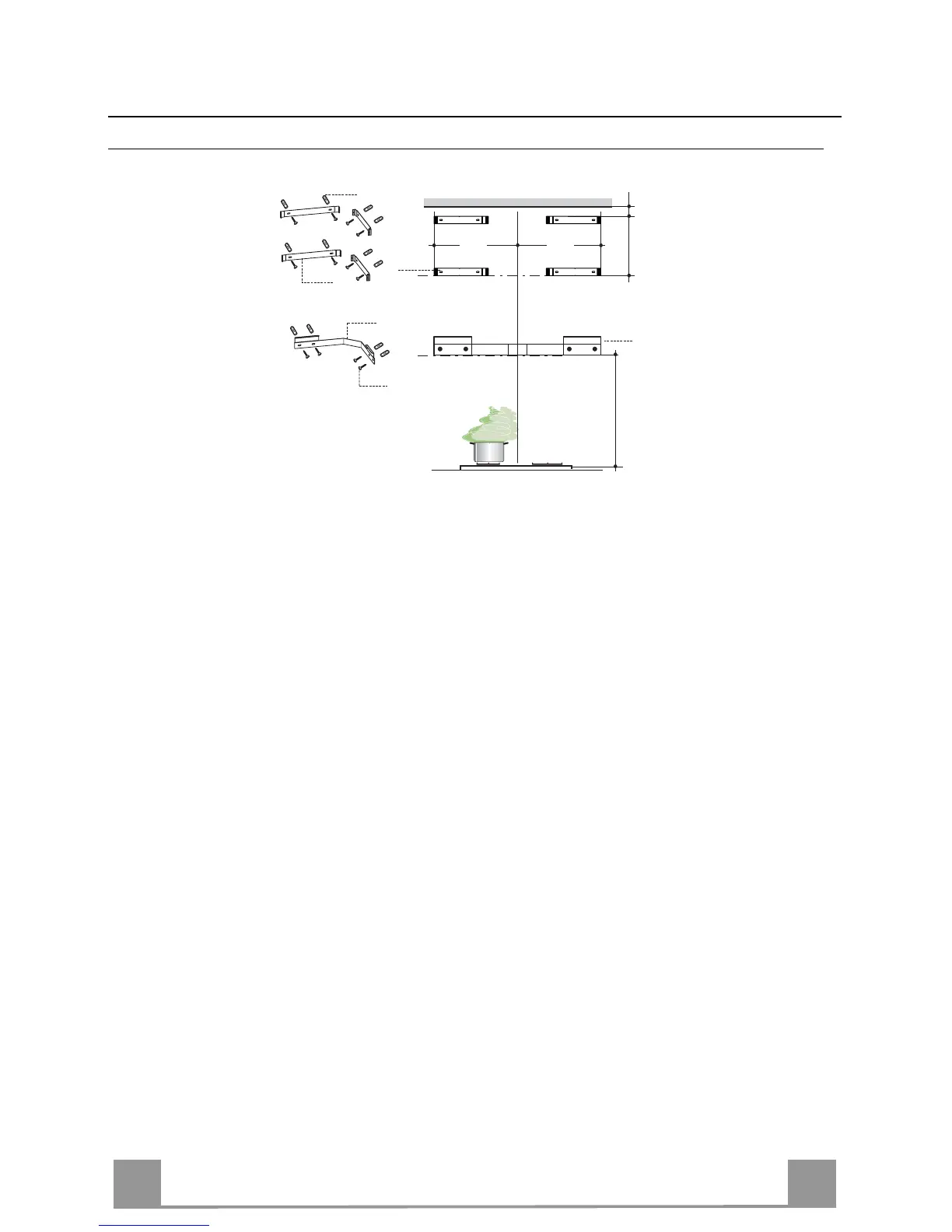

Boring av hull i veggen og festing av konsollene
• Støtt konsollen 7.1 som vist 960 mm over platetoppen, og pass på at konsollen nivelleres.
• Merk av midten til hullene til konsollen.
• Støtt en konsoll 7.2.1 som vist 1-2 mm fra taket eller den øverste grensen, og 347 mm ut fra
vegghjørnet.
• Merk av midten til hullene til konsollen.
• Støtt en konsoll 7.2.1 som vist X mm under den første konsollen (X = høyden på det øverste
røkrøret som følger med), og 347 mm ut fra vegghjørnet.
• Gjenta dette arbeidet på motsatt side. Kontroller nivelleringen.
• Bor hull med en diameter på 8 mm i de avmerkede punktene.
• Sett ekspansjonspluggene 11 inn i hullene.
• Fest konsollene med skruene 12a (4,2 x 44,4) som følger med.
For installasjon i filtreringsversjon må arbeidet beskrevet i avsnittet Luftutløp for
filtreringsversjon utføres først.
960
7.1
7.2.1
X
347 347
1÷2
7.1
12a
11
7.2.1
